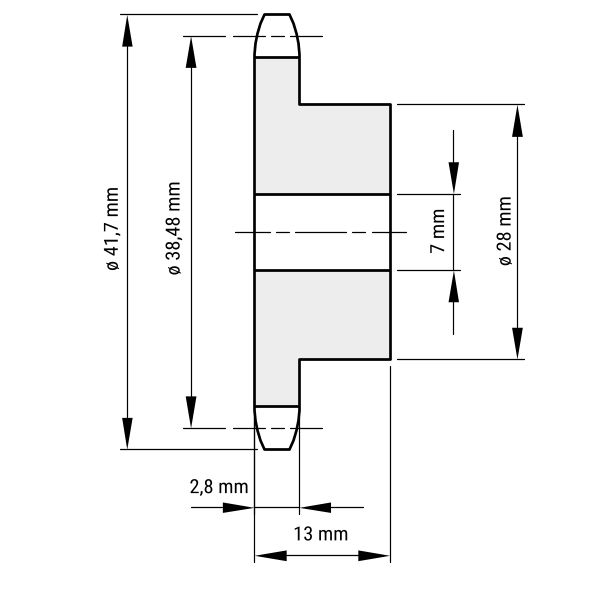

Kettenrad einfach 05B-1 / 15 Zähne

Das 05-Profil (8 × 3 mm)

Diese kompakte Baugröße eignet sich für leichte Antriebsanwendungen mit geringem Bauraum. Mit einer Teilung von 8 mm und einer Zahnbreite von 3 mm ist sie ideal für präzise Kleinantriebe, z. B. in Automatisierungs- oder Verpackungsanlagen.

Kettenräder für große Kraftübertragungen

Kettenräder haben eine Nabe und halten großen Kräften stand.
Daher finden die Räder vor allem in Kettenantrieben ihren Einsatz, die eine hohe Kraftübertragung benötigen.

Durch die Nabe haben Kettenräder einen höheren axialen Platzbedarf als die schmaleren Kettenradscheiben.

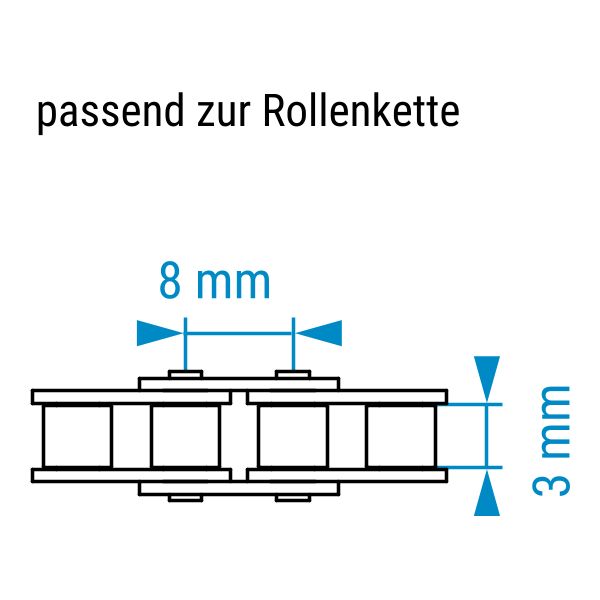

Für Rollenketten und Förderketten im Profil 05B

Achten Sie bei Ihrer Bestellung darauf, dass die Profilbezeichnungen von Kette und Kettenrad übereinstimmen.

Wählen Sie oben die gewünschte Zähnezahl und Variante aus, um das perfekt passende Kettenrad für Ihren Kettenantrieb zu erhalten.

Material

Diese Kettenräder werden fast immer aus Stahl C45 gefertigt.
Ausnahme sind sehr große Kettenräder, die abweichend aus einer Eisen-Legierung bestehen.

Dank der hochwertigen Industrie-Materialien haben Sie eine herausragende Langlebigkeit.

Bohrungsbefestigung

Die Nabe bei Kettenrädern ermöglicht einen breiten Kontakt mit der Welle.
Meist werden Kettenräder mit DIN-Nut und Gewindebohrungen befestigt. Das Kettenrad kann so mit der Antriebswelle sicher verbunden werden.

Vorgebohrte Kettenräder

Kettenräder mit Vorbohrung können von Ihnen selbst bearbeitet werden. Hier haben Sie die höchste Flexibilität für die nachträgliche Bearbeitung.

Komplett fertig bearbeitete Kettenräder – mit Bohrung, DIN-Nut und Befestigungsbohrungen finden Sie direkt bei uns im Onlineshop.

Zu den einbaufertigen Kettenrädern

Ausführungen

Rollenketten im 05B-Profil sind als einfache (simplex) und zweifache (duplex) Variante erhältlich.
Das bedeutet, dass sie für Kettenräder oder Kettenradscheiben mit ein bis zwei Zahnkränzen eingesetzt werden können.

Es gilt: Durch die Anzahl der Reihen erhöht sich die Zugkraft der Kette.
Vor allem bei kleinen Durchmessern der Kettenräder und Kettenradscheiben sind Mehrfachketten empfehlenswert.

Rollenketten im anderen Profil gibt es auch als Dreifachketten.
