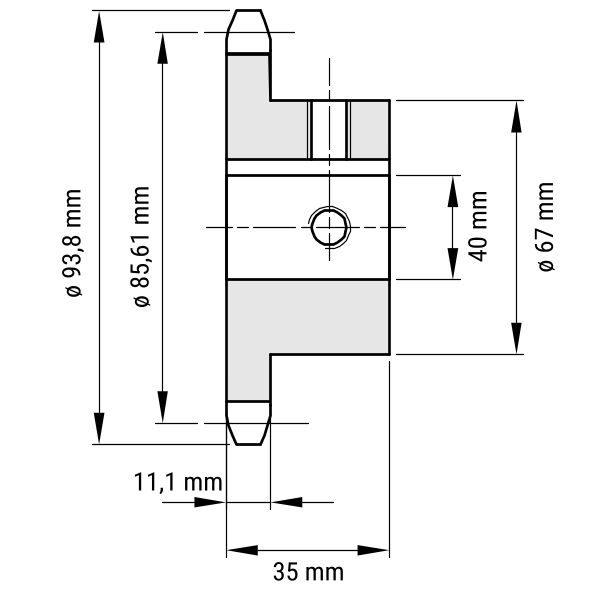

Kettenrad gehärtet 12B-1 / 14 Zähne - Bohrung 40 mm, Nut und zwei Gewindebohrungen

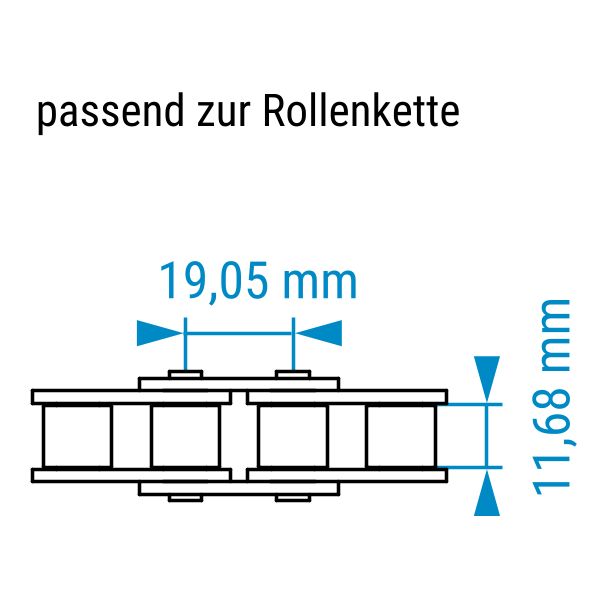

Das 12B-Profil (3/4″ × 7/16″)

Mit einer Teilung von 19,05 mm ist die 12B-Ausführung für höhere Drehmomente geeignet. Sie findet Anwendung in leistungsstarken Antrieben und robusten Maschinen, etwa im Anlagenbau oder der Holzverarbeitung.

Kettenräder für große Kraftübertragungen

Kettenräder haben eine Nabe und halten großen Kräften stand.
Daher kommen sie vor allem in Kettenantrieben zum Einsatz, die eine hohe Kraftübertragung benötigen.

Durch die Nabe haben Kettenräder einen höheren axialen Platzbedarf als die schmaleren Kettenradscheiben.

Für Rollenketten und Förderketten im Profil 12B

Achten Sie bei Ihrer Bestellung darauf, dass die Profilbezeichnungen von Kette und Kettenrad übereinstimmen.

Wählen Sie oben die gewünschte Zähnezahl und Variante aus, um das perfekt passende Kettenrad für Ihren Kettenantrieb zu erhalten.

Material

Diese Kettenräder werden fast immer aus Stahl C45 gefertigt.
Ausnahmen sind sehr große Kettenräder, die abweichend aus einer Eisenlegierung gefertigt werden.

Dank der hochwertigen Materialien in Industriequalität sind sie besonders langlebig.

Bohrungsbefestigung

Die Nabe von Kettenrädern ermöglicht einen breiten Kontakt mit der Welle.

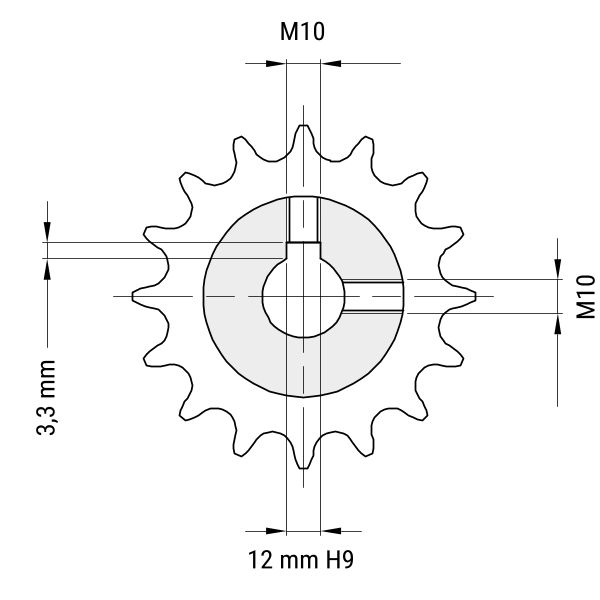

Meist werden Kettenräder mit DIN-Nut und Gewindebohrungen befestigt. Das Kettenrad kann so sicher mit der Antriebswelle verbunden werden.

Vorgebohrte Kettenräder

Kettenräder mit Vorbohrung können von Ihnen selbst bearbeitet werden. So haben Sie die höchste Flexibilität bei der nachträglichen Bearbeitung.

Komplett fertig bearbeitete Kettenräder – mit Bohrung, DIN-Nut und Befestigungsbohrungen – finden Sie direkt bei uns im Onlineshop.

Zu den einbaufertigen Kettenrädern

Einbaufertige Kettenräder

Bei uns erhalten Sie Kettenräder im Profil 12B auf Wunsch einbaufertig – mit Bohrung, DIN-Nut und Befestigungsbohrungen.

Befestigung mit Taperbuchse

Verwenden Sie eine Taperbuchse für die Montage vor Ort, ohne eine Bohrung einbringen zu müssen.
Wählen Sie hierzu oben "für Taperbuchse" aus und bestellen Sie die passende Taperbuchse gleich mit.

Taperbuchsen sind Spannelemente. Sobald Schrauben in die Taperbuchse eingedreht werden, verspannt sie das Kettenrad mit der Welle.

Zu den Taperbuchsen

Dieses Kettenrad steht Ihnen auch mit gehärteten Zähnen (HRC 50) zur Auswahl

Im Vergleich zu Rädern mit ungehärteten Zähnen sind diese Ausführungen robuster und langlebiger. Zudem ermöglichen sie eine höhere Kraftübertragung.

Ausführungen

Rollenketten im 12B-Profil sind als einfache (simplex), zweifache (duplex) und dreifache (triplex) Varianten erhältlich.
Das bedeutet, dass sie für Kettenräder oder Kettenradscheiben mit einem bis drei Zahnkränzen eingesetzt werden können.

Es gilt: Mit zunehmender Reihenanzahl steigt die Zugkraft der Kette.
Vor allem bei kleinen Durchmessern der Kettenräder und Kettenradscheiben sind Mehrfachketten empfehlenswert.
