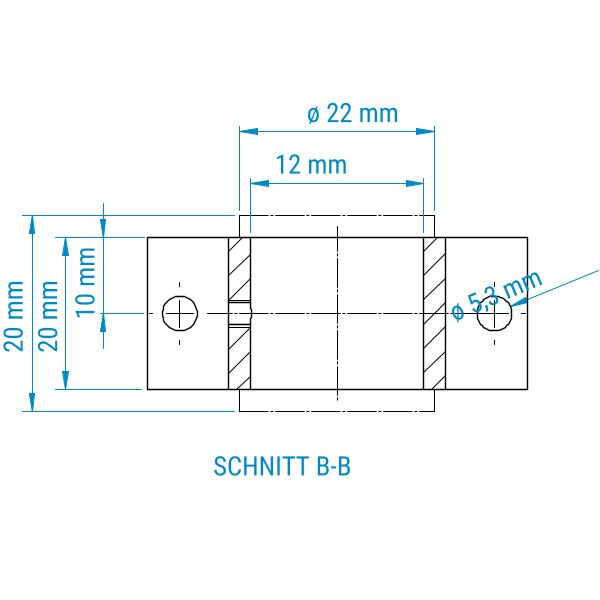

Stehlager-Lineargehäuseeinheit lang ALGSO-12 mit TK-12-OP-UU (fertig montiert für 12 mm Wellen)

Stehlager für Linearkugellager zur einfachen Befestigung

Die Stehlager-Lineargehäuse werden über den Fuß auf horizontalen Flächen angeschraubt.
Die Stehlager nehmen ein Linearkugellager auf, das über Sicherungsringe oder eine Stellschraube fixiert wird.
Sie bewegen sich fest verschraubt unter dem bewegten Bauteil auf der Welle; für die lineare Bewegung kommen Linearkugellager zum Einsatz.

So können sie hohe Traglasten aufnehmen und sind für große Geschwindigkeiten geeignet.

Aluminiumgehäuse – Made in Germany

Das Gehäuse ist als ein einziges Bauteil aus stranggepresstem Aluminium gefertigt.
Die Bohrungen für den stabilen und hochpräzisen Halt der Linearkugellager werden unter Einhaltung strenger Industrietoleranzen gefertigt.

Ausführung

Die geschlossene Ausführung ist der Standard und ist für freihängende Wellen geeignet. Meist mit Wellenböcken montiert.

Die offene Ausführung ist für Tragschienen (Wellen mit Wellenunterstützung) geeignet.

geschlossen (Standard)
für Linearkugellager, die als geschlossener Ring gefertigt sind und freihängende Wellen.

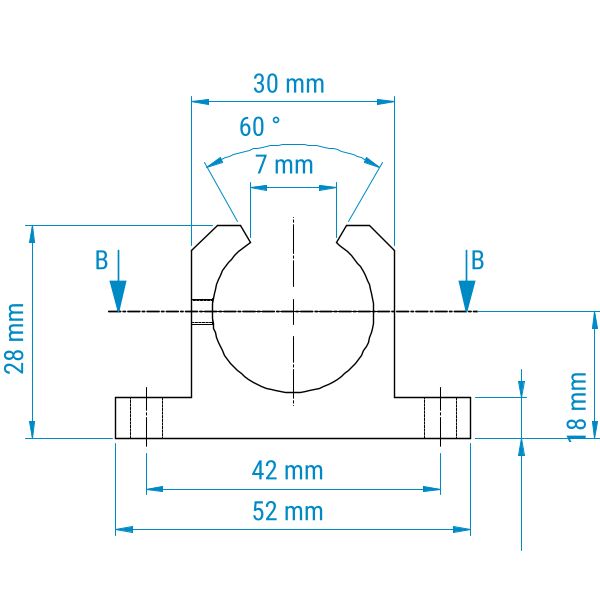

offen (für Tragschienen)
Sobald eine Wellenunterstützung montiert ist, muss ein offenes Lineargehäuse verwendet werden.

Varianten – Langer oder kurzer Fuß

Standard
Beim Stehlager ohne längeren Fuß ist das Lager länger als der Standfuß.

langer Fuß
Hier ist der Fuß des Stehlagers in der gleichen Länge wie das passende Linearkugellager gefertigt und schließt damit bündig ab.

Die Auswahl des Kugellagers

Sie können Lineargehäuseeinheiten bei uns fertig montiert inklusive Linearkugellager bestellen. Sie haben außerdem die Möglichkeit, einzelne Gehäuse ohne Linearkugellager zu bestellen.

Fertig montiert mit Linearkugellager

Wenn Sie die fertig montierte Lineargehäuseeinheit bestellen, setzen wir die Linearkugellager für Sie ein und sichern diese über Sicherungsringe oder Stellschrauben. Sie erhalten damit eine Gehäuseeinheit, die fertig zum Einbau ist.

Standard-Linearkugellager
ohne Winkelfehlerausgleich.

Super (mit Winkelfehlerausgleich)
Das Superkugellager hat eine deutlich höhere Traglast. Mit den Laufbahnplatten kann es zudem bis zu 1 Grad Winkelfehler ausgleichen.

Premium
Das TK Linearkugellager ist noch präziser als das Superkugellager und nimmt höhere statische Traglasten auf. Mit den Laufbahnplatten kann es zudem bis zu 1 Grad Winkelfehler ausgleichen.

Gehäuse ohne Lager

Geeignet für den Einsatz von Linearkugellagern oder Gleitbuchsen aller Hersteller.
