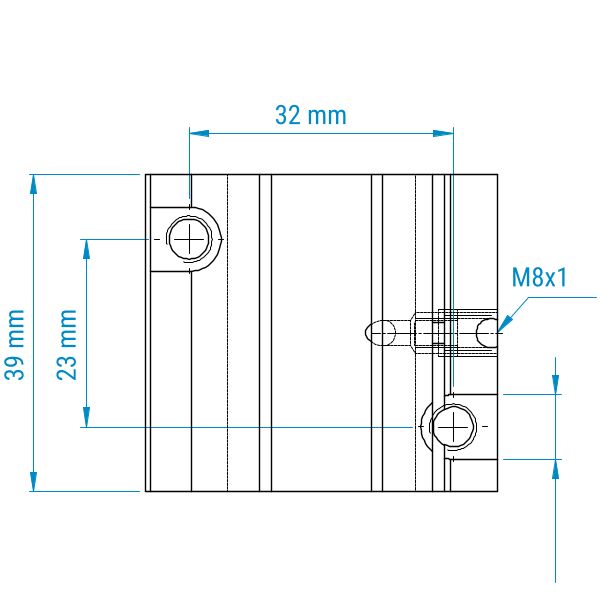

Lineargehäuse offen GO37-12

Einzelne Linear-Einheit zur einfachen Befestigung

Die Lineargehäuse werden an der Anschlusskonstruktion angeschraubt.
Die Einzel-Lineargehäuse nehmen ein Linearkugellager auf, das über Sicherungsringe oder eine Stellschraube fixiert wird.
Sie bewegen sich fest verschraubt unter dem bewegten Bauteil auf der Welle; für die lineare Bewegung kommen Linearkugellager zum Einsatz.

So nehmen die Gehäuse hohe Traglasten auf und eignen sich für große Geschwindigkeiten.

Aluminiumgehäuse – Made in Germany

Das Gehäuse ist als ein einziges Bauteil aus stranggepresstem Aluminium gefertigt.
Die Bohrungen für den stabilen und hochpräzisen Halt der Linearkugellager werden unter Einhaltung strenger Industrietoleranzen gefertigt.

Lagerluft – Gehäuse mit Schlitz sind einstellbar

Durch die genauen Passungen ist für die meisten Anwendungen die Einstellung der radialen Lagerluft nicht nötig. Falls Sie jedoch eine Anwendung mit höherer Präzision haben, können Sie die Lineargehäuseeinheiten auch mit einstellbarer Lagerluft bestellen.

Für die einstellbaren Gehäuse benötigen Sie in jedem Fall ein Superkugellager oder ein Premiumkugellager. Standardkugellager sind in der Radialluft nicht einstellbar.

Standard
Die Lagerluft ist hier nicht einstellbar.

Radialluft einstellbar
für die genauere Einstellung der Lagerluft über eine Schraube am Gehäuse.

Ausführung

Die geschlossene Ausführung ist der Standard und ist für freihängende Wellen geeignet. Meist mit Wellenböcken montiert.

Die offene Ausführung ist für Tragschienen (Wellen mit Wellenunterstützung) geeignet.

geschlossen (Standard)
für Linearkugellager, die als geschlossener Ring gefertigt sind und freihängende Wellen.

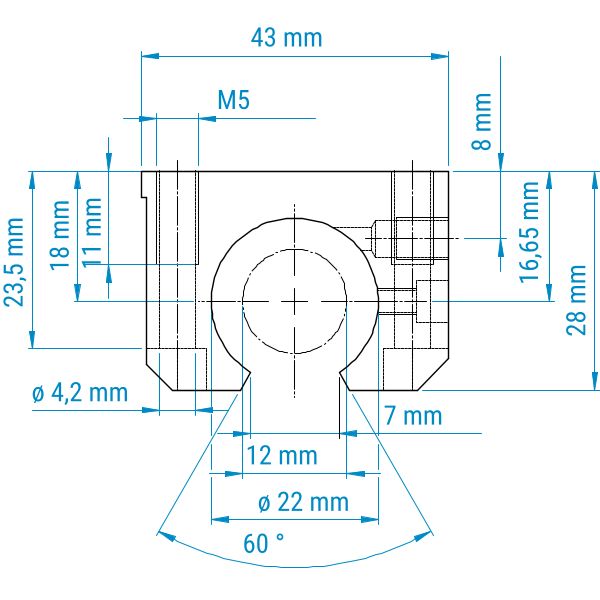

offen (für Tragschienen)
Sobald eine Wellenunterstützung montiert ist, muss ein offenes Lineargehäuse verwendet werden.

seitlich offen (für Tragschienen)
Die Öffnung für unterstützte Wellen ist hier um 90 ° versetzt.

Die Auswahl des Kugellagers

Sie können Lineargehäuseeinheiten bei uns fertig montiert inklusive Linearkugellager bestellen. Sie haben außerdem die Möglichkeit, einzelne Gehäuse ohne Linearkugellager zu bestellen.

Fertig montiert mit Linearkugellager

Wenn Sie die fertig montierte Lineargehäuseeinheit bestellen, setzen wir die Linearkugellager für Sie ein und sichern diese über Sicherungsringe oder Stellschrauben. Sie erhalten damit eine Gehäuseeinheit, die fertig zum Einbau ist.

Standard-Linearkugellager
ohne Winkelfehlerausgleich.

Super (mit Winkelfehlerausgleich)
Das Superkugellager hat eine deutlich höhere Traglast. Mit den Laufbahnplatten kann es zudem bis zu 1 Grad Winkelfehler ausgleichen.

Premium
Das TK Linearkugellager ist noch präziser als das Superkugellager und nimmt höhere statische Traglasten auf. Mit den Laufbahnplatten kann es zudem bis zu 1 Grad Winkelfehler ausgleichen.

Gehäuse ohne Lager

Geeignet für den Einsatz von Linearkugellagern oder Gleitbuchsen aller Hersteller.
