Kettenrad dreifach TB 06B-3 / 27 Zähne
25,81 €
inkl. MwSt. zzgl. Versand

CAD-Downloads

STL STEP GLB DXF

Kettenrad dreifach TB 06B-3 / 27 Zähne

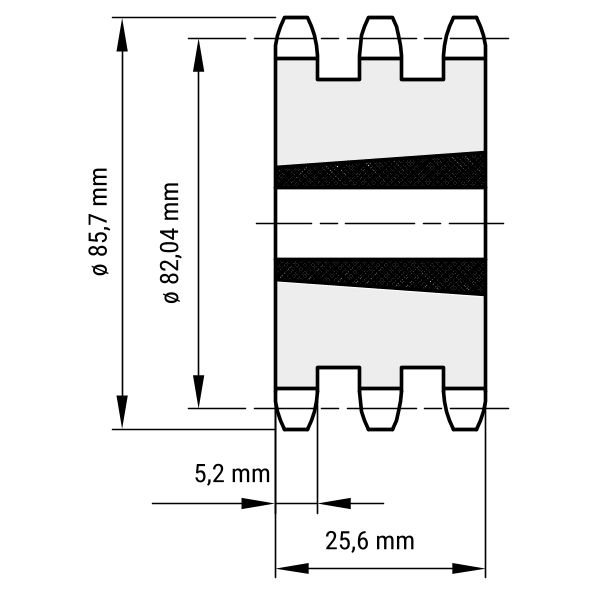

Profil: 06B-3 | 27 Zähne | Durchmesser: 85,7 mm | Triplex | für Taperbuchse 1210 (ø 11 - 32 mm)
Artikel-Nr: 430308
Variante
Bohrungsbefestigung
Ausführung
25,81 €
inkl. MwSt. zzgl. Versand
21,69 €
zzgl. MwSt.

Auf Lager

Zwischenverkauf vorbehalten.
abBruttoSie sparen
2 Stk.24,51 € 5%
5 Stk.23,23 € 10%
10 Stk.21,94 € 15%
20 Stk.20,65 € 20%

Versand nach

Technische Details

Gewicht550 g
Kopfkreisdurchmesser (de)ø 85,7 mm
Profil06B (3/8" x 7/32")
Querteilung10,24 mm
Rollenbreite5,72 mm

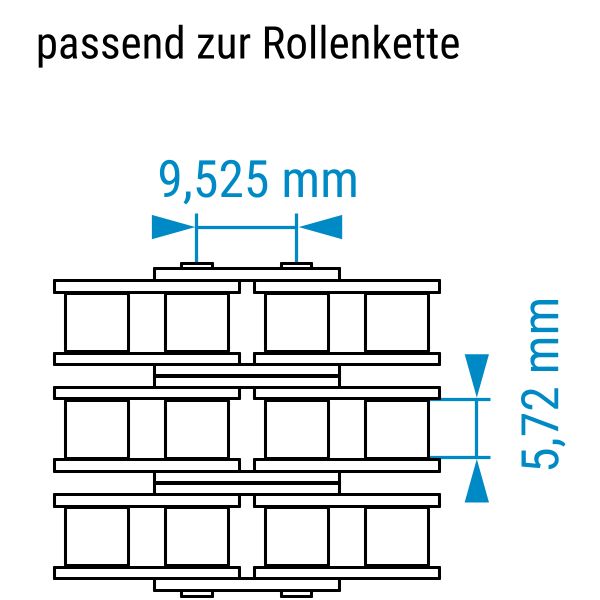

Das 06B-Profil (3/8″ × 7/32″)

Technische Zeichnung einer Rollenkette in mit bemaßten Abständen der Teilung im 06B-Profil nach DIN

06B ist das am häufigsten verwendete kleine Kettenprofil mit Teilung 9,525 mm und ist immer mit geraden Laschen ausgeführt. Es verbindet kompakte Bauweise mit stabiler Kraftübertragung, ideal für beengte Förderanlagen.

Ein Metall-Kettenrad mit einer zentralen Bohrung.

Kettenräder für große Kraftübertragungen

Kettenräder haben eine Nabe und halten großen Kräften stand.
Daher finden die Räder vor allem in Kettenantrieben ihren Einsatz, die eine hohe Kraftübertragung benötigen.

Durch die Nabe haben Kettenräder einen höheren axialen Platzbedarf als die schmaleren Kettenradscheiben.

Einzelnes Kettenrad mit zentraler Bohrung und seitlicher Nabe, mit passender Rollenkette.

Für Rollenketten und Förderketten im Profil 06B

Achten Sie bei Ihrer Bestellung darauf, dass die Profilbezeichnungen von Kette und Kettenrad übereinstimmen.

Wählen Sie oben die gewünschte Zähnezahl und Variante aus, um das perfekt passende Kettenrad für Ihren Kettenantrieb zu erhalten.

Einzelnes Kettenrad mit zentraler Bohrung und seitlicher Nabe, umgeben von einem Kranz gleichmäßig verteilter Zähne.

Material

Diese Kettenräder werden fast immer aus Stahl C45 gefertigt.
Ausnahme sind sehr große Kettenräder, die abweichend aus einer Eisen-Legierung bestehen.

Dank der hochwertigen Industrie-Materialien haben Sie eine herausragende Langlebigkeit.

Metallisches Kettenrad mit Zähnen und Vorbohrung.

Bohrungsbefestigung

Die Nabe bei Kettenrädern ermöglicht einen breiten Kontakt mit der Welle.
Meist werden Kettenräder mit DIN-Nut und Gewindebohrungen befestigt. Das Kettenrad kann so mit der Antriebswelle sicher verbunden werden.

Vorgebohrte Kettenräder

Kettenräder mit Vorbohrung können von Ihnen selbst bearbeitet werden. Hier haben Sie die höchste Flexibilität für die nachträgliche Bearbeitung.

Komplett fertig bearbeitete Kettenräder – mit Bohrung, DIN-Nut und Befestigungsbohrungen finden Sie direkt bei uns im Onlineshop.

Zu den einbaufertigen Kettenrädern

Metallisches Kettenrad mit Zähnen und Taperbuchseneinsatz.

Einbaufertige Kettenräder

Sie erhalten von uns Kettenräder im Profil 06B auch komplett fertig bearbeitet – mit Bohrung, DIN-Nut und Befestigungsbohrungen.

Metallisches Kettenrad mit Zähnen und Taperbuchseneinsatz.

Befestigung mit Taperbuchse

Verwenden Sie eine Taperbuchse für die Montage vor Ort, ohne eine Bohrung anbringen zu müssen.
Wählen Sie hierzu oben "für Taperbuchse" aus und bestellen Sie die passende Taperbuchse gleich mit.

Taperbuchsen sind Spannelemente. Sobald Schrauben in die Taperbuchse eingedreht werden, verspannt diese das Kettenrad mit der Welle.

Zu den Taperbuchsen

Dieses Kettenrad steht Ihnen auch mit gehärteten Zähnen (HRC 50) zur Auswahl

Im Vergleich zu Rädern mit Zähnen aus ungehärtetem Stahl sind sie noch robuster und langlebiger. Zudem sorgen sie für eine gesteigerte Kraftübertragung.

Ausführungen

Rollenketten im 06B-Profil sind als einfache (simplex), zweifache (duplex) und dreifache (triplex) Variante erhältlich.
Das bedeutet, dass sie für Kettenräder oder Kettenradscheiben mit ein bis drei Zahnkränzen eingesetzt werden können.

Es gilt: Durch die Anzahl der Reihen erhöht sich die Zugkraft der Kette.
Vor allem bei kleinen Durchmessern der Kettenräder und Kettenradscheiben sind Mehrfachketten empfehlenswert.
