Kettenrad zweifach TB 16B-2 / 76 Zähne

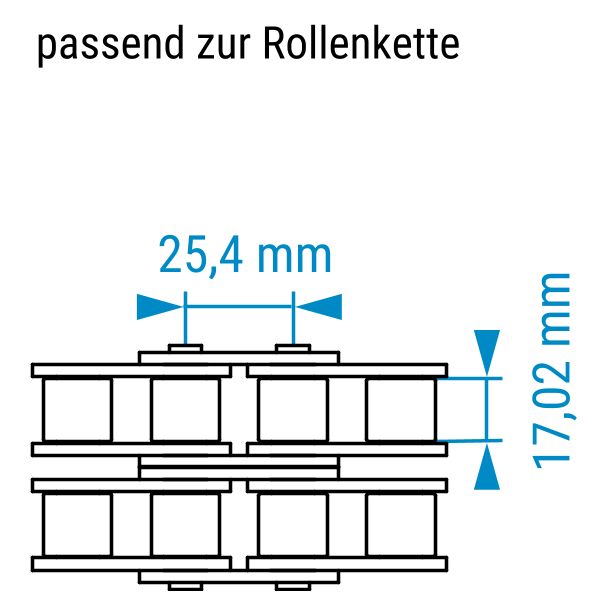

Das 16B-Profil (1″ × 17,02 mm)

Diese robuste Variante ermöglicht zuverlässige Kraftübertragung bei erhöhter Belastung. Die Teilung von 25,4 mm eignet sich für industrielle Maschinen mit hohem Leistungsbedarf, wie z. B. Förderanlagen oder Pressen.

Kettenräder für große Kraftübertragungen

Kettenräder haben eine Nabe und halten großen Kräften stand.
Daher finden die Räder vor allem in Kettenantrieben ihren Einsatz, die eine hohe Kraftübertragung benötigen.

Durch die Nabe haben Kettenräder einen höheren axialen Platzbedarf als die schmaleren Kettenradscheiben.

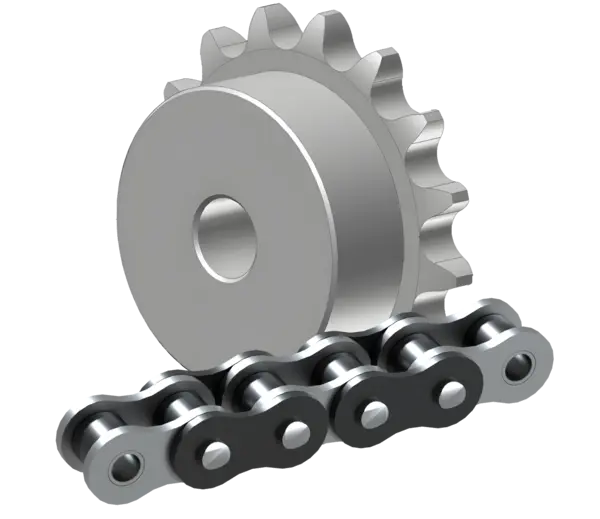

Für Rollenketten und Förderketten im Profil 16B

Achten Sie bei Ihrer Bestellung darauf, dass die Profilbezeichnungen von Kette und Kettenrad übereinstimmen.

Wählen Sie oben die gewünschte Zähnezahl und Variante aus, um das perfekt passende Kettenrad für Ihren Kettenantrieb zu erhalten.

Material

Diese Kettenräder werden fast immer aus Stahl C45 gefertigt.
Ausnahme sind sehr große Kettenräder, die abweichend aus einer Eisen-Legierung bestehen.

Dank der hochwertigen Industrie-Materialien haben Sie eine herausragende Langlebigkeit.

Bohrungsbefestigung

Die Nabe bei Kettenrädern ermöglicht einen breiten Kontakt mit der Welle.
Meist werden Kettenräder mit DIN-Nut und Gewindebohrungen befestigt. Das Kettenrad kann so mit der Antriebswelle sicher verbunden werden.

Vorgebohrte Kettenräder

Kettenräder mit Vorbohrung können von Ihnen selbst bearbeitet werden. Hier haben Sie die höchste Flexibilität für die nachträgliche Bearbeitung.

Komplett fertig bearbeitete Kettenräder – mit Bohrung, DIN-Nut und Befestigungsbohrungen finden Sie direkt bei uns im Onlineshop.

Zu den einbaufertigen Kettenrädern

Einbaufertige Kettenräder

Sie erhalten von uns Kettenräder im Profil 16B auch komplett fertig bearbeitet – mit Bohrung, DIN-Nut und Befestigungsbohrungen.

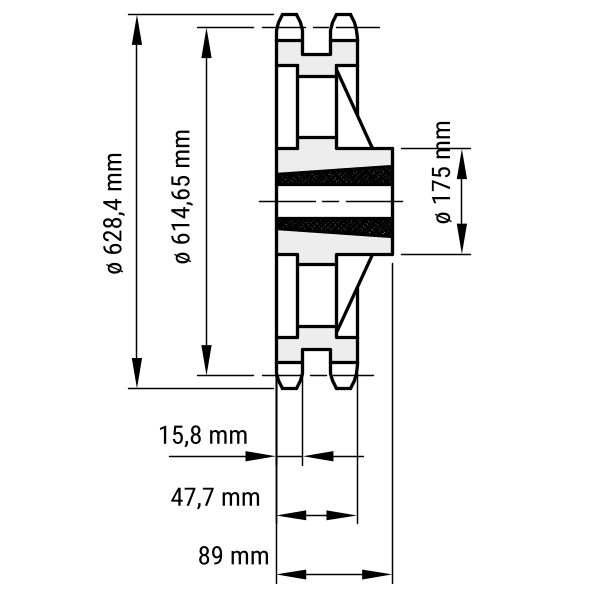

Befestigung mit Taperbuchse

Verwenden Sie eine Taperbuchse für die Montage vor Ort, ohne eine Bohrung anbringen zu müssen.
Wählen Sie hierzu oben "für Taperbuchse" aus und bestellen Sie die passende Taperbuchse gleich mit.

Taperbuchsen sind Spannelemente. Sobald Schrauben in die Taperbuchse eingedreht werden, verspannt diese das Kettenrad mit der Welle.

Zu den Taperbuchsen

Dieses Kettenrad steht Ihnen auch mit gehärteten Zähnen (HRC 50) zur Auswahl

Im Vergleich zu Rädern mit Zähnen aus ungehärtetem Stahl sind sie noch robuster und langlebiger. Zudem sorgen sie für eine gesteigerte Kraftübertragung.

Ausführungen

Rollenketten im 16B-Profil sind als einfache (simplex), zweifache (duplex) und dreifache (triplex) Variante erhältlich.
Das bedeutet, dass sie für Kettenräder oder Kettenradscheiben mit ein bis drei Zahnkränzen eingesetzt werden können.

Es gilt: Durch die Anzahl der Reihen erhöht sich die Zugkraft der Kette.
Vor allem bei kleinen Durchmessern der Kettenräder und Kettenradscheiben sind Mehrfachketten empfehlenswert.
