Kettenrad zweifach TB 24B-2 / 57 Zähne
2082,17 €
inkl. MwSt. zzgl. Versand

CAD-Downloads

STL STEP GLB DXF

Kettenrad zweifach TB 24B-2 / 57 Zähne

Profil: 24B-2 | 57 Zähne | Durchmesser: 707,5 mm | Duplex | für Taperbuchse 3535 (ø 35 - 90 mm)
Artikel-Nr: 430556
Variante
Bohrungsbefestigung
Bohrungsdurchmesser

2082,17 €
inkl. MwSt. zzgl. Versand
1749,72 €
zzgl. MwSt.

Auf Lager

Zwischenverkauf vorbehalten.
abBruttoSie sparen
2 Stk.1978,07 € 5%
5 Stk.1873,95 € 10%
10 Stk.1769,84 € 15%
20 Stk.1665,74 € 20%

Versand nach

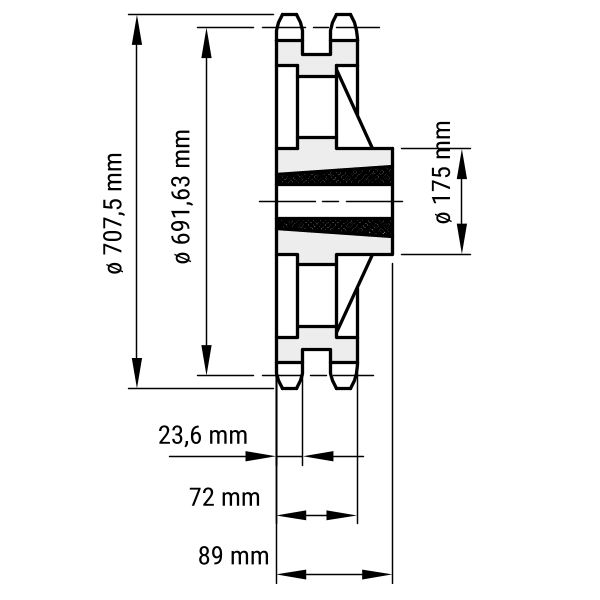

Technische Details

Breite Kranz23,6 mm
Breite zweifach72 mm
e-kd

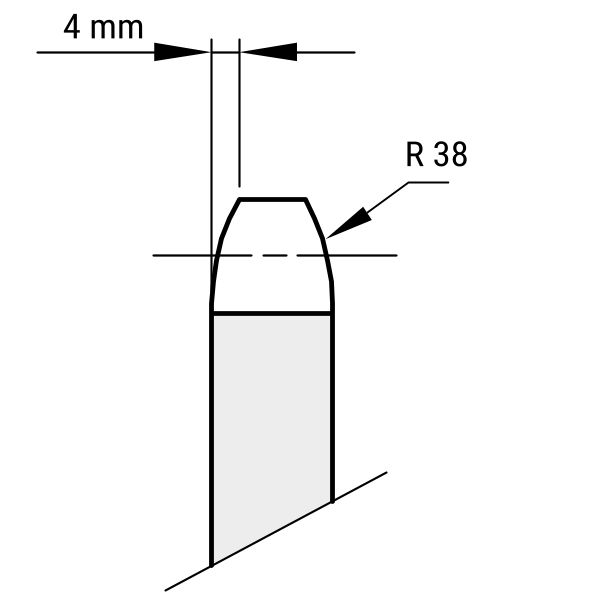

Flanke (C)4 mm
Gesamtbreite (A)89 mm

Kettenräder im Profil 24B

Kettenräder haben eine Nabe und halten großen Kräften stand.
Daher finden die Räder vor allem in Kettenantrieben ihren Einsatz, die über eine hohe Kraftübertragung verfügen.

Außerdem: Durch die Nabe haben Kettenräder einen höheren Platzbedarf als die schmaleren Kettenradscheiben.

Achten Sie bei Ihrer Bestellung darauf, dass die Profilbezeichnungen von Kette und Kettenrad übereinstimmen.

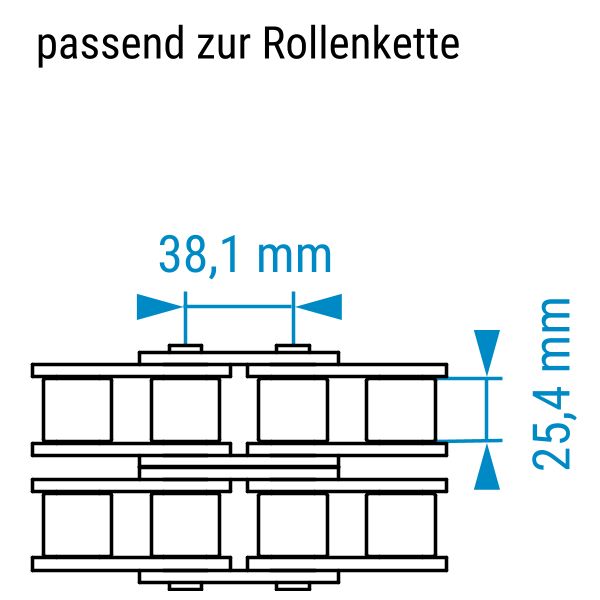

Das bedeutet, dass diese Kettenräder für Rollenketten und Förderketten im Profil 24B geeignet sind.

Wählen Sie oben die gewünschte Zähnezahl und Variante aus, um das perfekt passende Kettenrad für Ihren Kettenantrieb zu erhalten.

Material

Diese Kettenräder werden fast immer aus Stahl C45 gefertigt.
Ausnahme sind sehr große Kettenräder, die abweichend aus einer Eisen-Legierung bestehen.

Dank der hochwertigen Industrie-Materialien haben Sie eine herausragende Langlebigkeit.

Befestigung auch mit Taperbuchse möglich

Die Nabe an Kettenrädern ermöglicht ein einfaches Anbringen des Rades auf der Welle.
Meist wird hierzu in der Nabe eine Gewindebohrung gesetzt. Das Kettenrad kann so mit der Antriebswelle verklemmt werden.

Komplett fertig bearbeitete Kettenräder, mit Bohrung, DIN-Nut oder Befestigungsbohrungen, finden Sie direkt bei uns im Onlineshop.

Zu den einbaufertigen Kettenrädern

Alternativ: Verwenden Sie eine Taperbuchse für die Montage vor Ort ohne eine Bohrung anbringen zu müssen.
Wählen Sie hierzu oben "für Taperbuchse" aus und bestellen Sie die passende Taperbuchse gleich mit.
Taperbuchsen sind Spannelemente. Mit ihr können verschiedene Bauelemente auf einer Welle montiert werden. Sobald Schrauben in die Taperbuchse eingedreht werden, verspannt diese das Kettenrad oder die Kettenradscheibe mit der Welle.

Zu den Taperbuchsen

Ausführungen

Rollenketten im 24B-Profil sind als einfache (simplex), zweifache (duplex) und dreifache (triplex) Variante erhältlich.
Das bedeutet, dass sie für Kettenräder oder Kettenradscheiben mit ein bis drei Zahnkränzen eingesetzt werden können.

Es gilt: Durch die Anzahl der Reihen erhöht sich die Zugkraft der Kette.
Vor allem bei kleinen Durchmessern der Kettenräder und Kettenradscheiben sind Mehrfachketten empfehlenswert.
