Zahnstange Modul 1 - 500 mm
21,29 €
inkl. MwSt. zzgl. Versand

CAD-Downloads

STL STEP GLB DXF

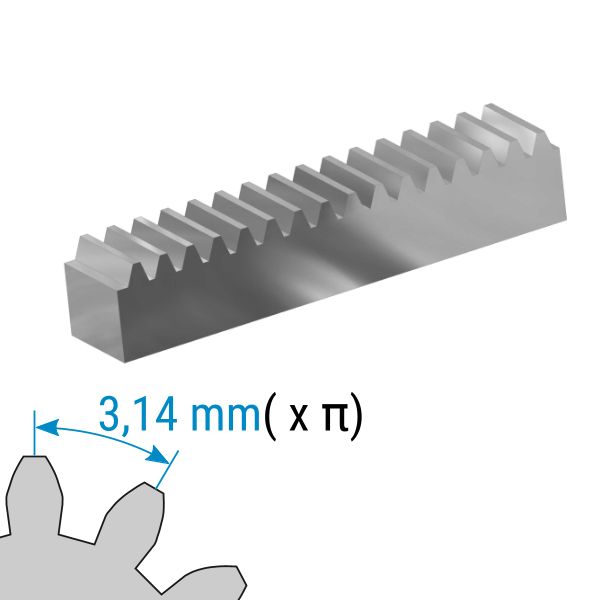

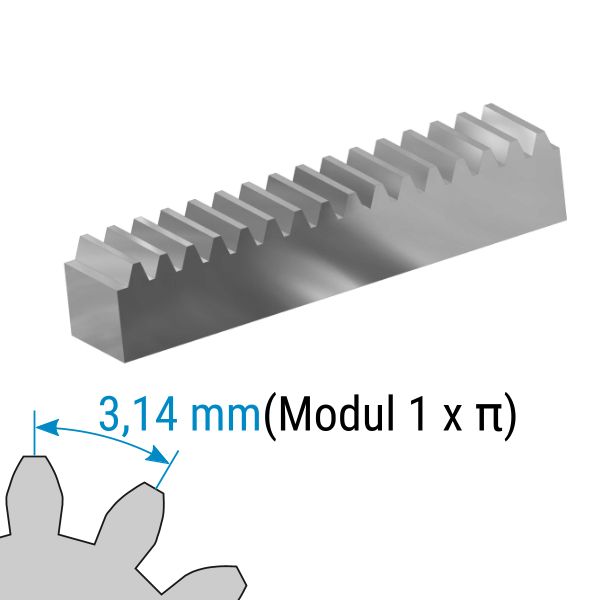

Zahnstange Modul 1 - 500 mm

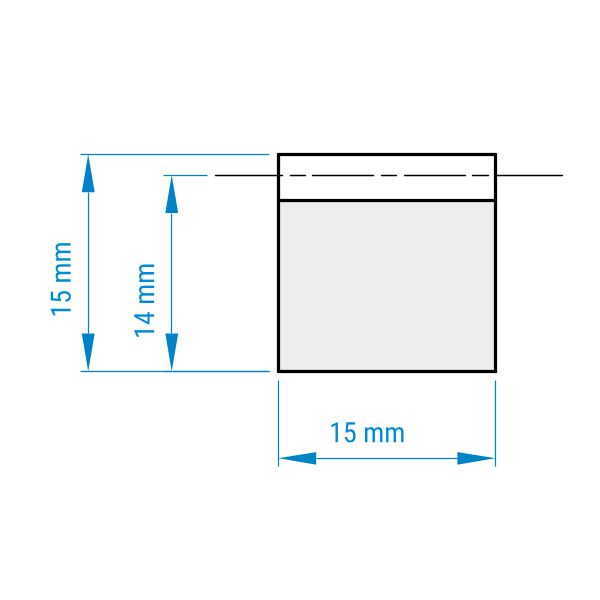

Modul 1 | Länge: 500 mm | Breite: 15 mm | Höhe: 15 mm | Stahl C45
Artikel-Nr: 423000
Nennlänge

21,29 €
inkl. MwSt. zzgl. Versand
17,89 €
zzgl. MwSt.

Auf Lager

Zwischenverkauf vorbehalten.
abBruttoSie sparen
2 Stk.20,23 € 5%
5 Stk.19,16 € 10%
10 Stk.18,10 € 15%
20 Stk.17,03 € 20%

Versand nach



Technische Details

Breite15 mm
Eingriffswinkel20 °
Gewicht800 g
Höhe gezahnt15 mm

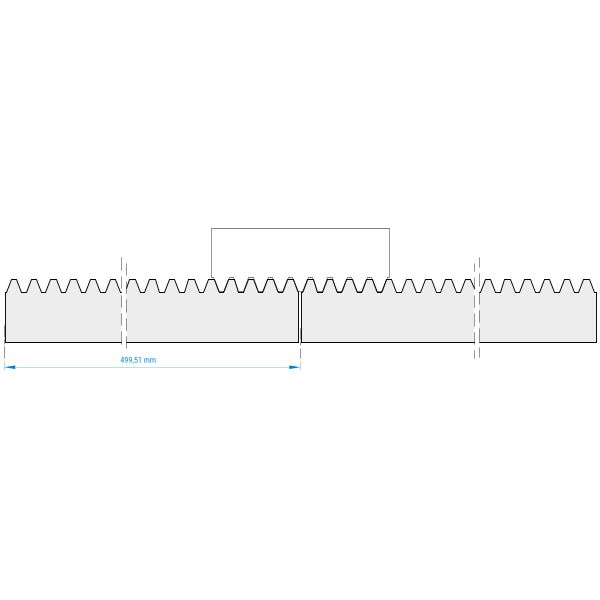

Ist Länge499,51 mm

Informationen

Zahnstangen werden in Kombination mit Stirnzahnrädern (außenverzahnte Zahnräder) eingesetzt. Sie ermöglichen die Umsetzung einer Drehbewegung in eine geradlinige Bewegung oder umgekehrt.

Die Drehachse des Zahnrades steht orthogonal (rechtwinklig) zur Verschieberichtung der Zahnstange. Zahnstangen zu Zahnrädern mit Evolventenflanken haben gerade Zahnflanken.

  • Die Zahnstange ist ein gerades Maschinenelement.
  • Einsatz in Kombination mit außenverzahnten Zahnrädern
  • Umsetzung einer Drehbewegung in eine geradlinige Bewegung oder umgekehrt.
  • Die Drehachse des Zahnrades steht orthogonal zur Verschieberichtung der Zahnstange.
