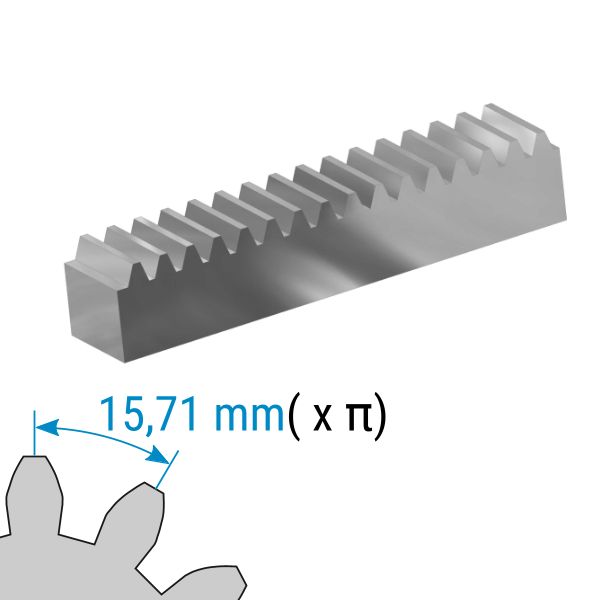

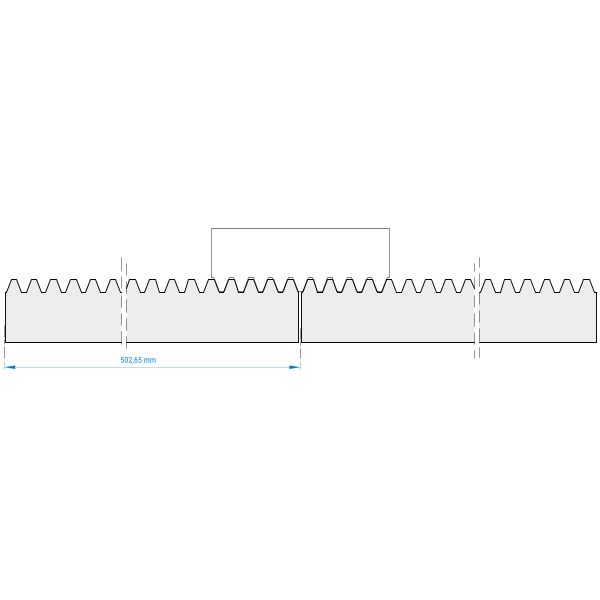

Zahnstange Modul 5 - 500 mm
Auf Lager
ab | Brutto | Sie sparen |
2 Stk. | 112,38 € | 5% |
5 Stk. | 106,46 € | 10% |
10 Stk. | 100,56 € | 15% |
20 Stk. | 94,63 € | 20% |
Versand nach

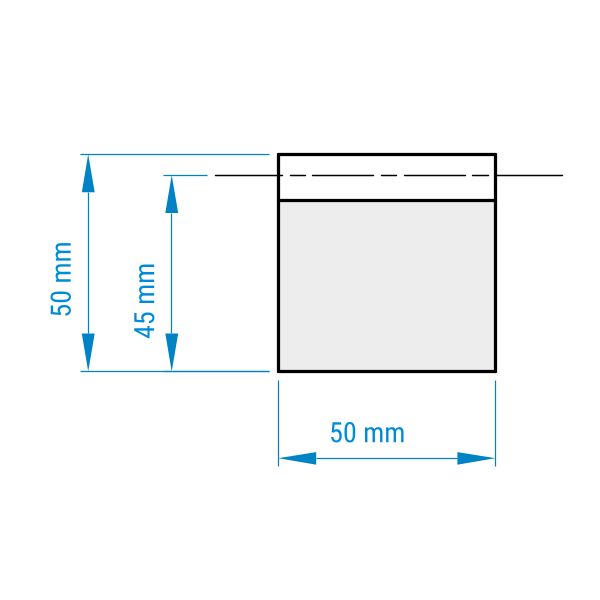

Technische Details
Breite | 50 mm |
Breite x Tiefe | 50x50 mm |
Eingriffswinkel | 20 ° |
Gewicht | 8,7 kg |
Höhe gezahnt | 50 mm |
Informationen
Zahnstangen werden in Kombination mit Stirnzahnrädern (außenverzahnte Zahnräder) eingesetzt. Sie ermöglichen die Umsetzung einer Drehbewegung in eine geradlinige Bewegung oder umgekehrt.
Die Drehachse des Zahnrades steht orthogonal (rechtwinklig) zur Verschieberichtung der Zahnstange. Zahnstangen zu Zahnrädern mit Evolventenflanken haben gerade Zahnflanken.
- Die Zahnstange ist ein gerades Maschinenelement.
- Einsatz in Kombination mit außenverzahnten Zahnrädern
- Umsetzung einer Drehbewegung in eine geradlinige Bewegung oder umgekehrt.
- Die Drehachse des Zahnrades steht orthogonal zur Verschieberichtung der Zahnstange.
