Kettenspannrad mit eingebauten Kugellager 20B-1 / 13 Zähne
53,29 €
inkl. MwSt. zzgl. Versand

Kettenspannrad mit eingebauten Kugellager 20B-1 / 13 Zähne

Profil: 20B-1 | 13 Zähne | ø Außen: 147,7 mm | ø Innen 25 mm
Artikel-Nr: 430716
53,29 €
inkl. MwSt. zzgl. Versand
44,78 €
zzgl. MwSt.

Auf Lager

Zwischenverkauf vorbehalten.
abBruttoSie sparen
2 Stk.50,62 € 5%
5 Stk.47,96 € 10%
10 Stk.45,29 € 15%
20 Stk.42,64 € 20%

Versand nach

Eigenschaften

  • Mit integriertem Kugellager
  • Temperaturbereich von -20°C bis +120°C
  • Verzahnt nach DIN 8187, ISO 60
  • Wartungsfrei

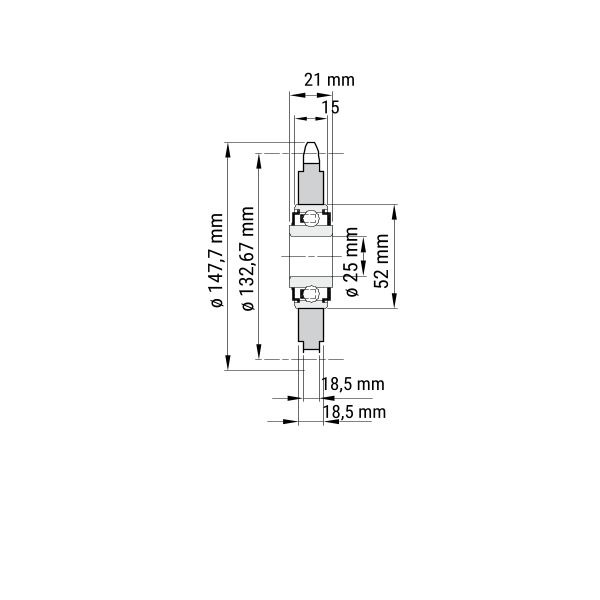

Technische Details

Gewicht1,64 kg
Innendurchmesser (D)ø 25 mm
Kopfkreisdurchmesser (de)ø 147,7 mm
Profil20B (1" 1/4 x 3/4″)
Rollenbreite19,56 mm

Das 20B-Profil (1 1/4″ × 3/4″)

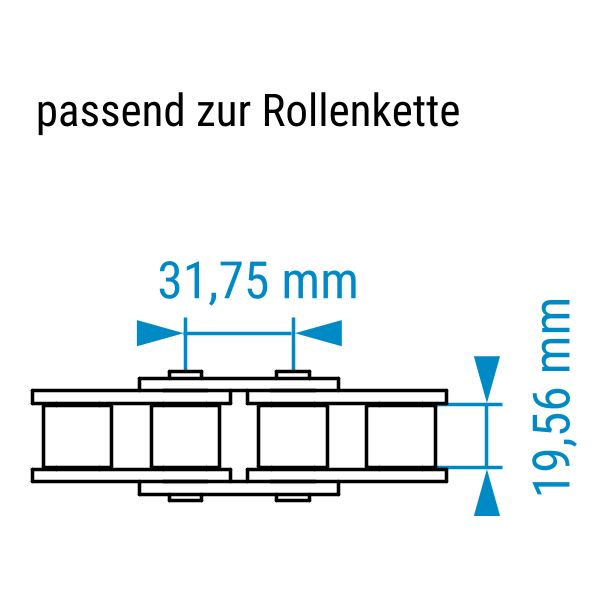

Technische Zeichnung einer Rollenkette in mit bemaßten Abständen der Teilung im 20B-Profil nach DIN

Für schwere Industrieeinsätze konzipiert, kombiniert diese Größe eine Teilung von 31,75 mm mit hoher Zahnbreite. Sie gewährleistet zuverlässige Drehmomentübertragung in Anlagen mit hohen Kräften, z. B. in der Stahlverarbeitung oder Großfördertechnik.

Ein Kettenspannrad mit Zähnen und integriertem Kugellager, dargestellt aus einer leicht seitlichen Perspektive.

Kettenspannräder mit eingebautem Kugellager

Die Spannräder eignen sich zur Führung von Rollenketten und Förderketten auf starren Wellen.
Das bereits integrierte Kugellager lässt das Kettenspannrad frei drehen. Somit können Umlenkungen im Kettenantrieb schnell und einfach realisiert werden.

Zwei parallele Metallrollenketten mit silbernen Gliedern und schwarzen Verbindungsstücken.

Achten Sie bei Ihrer Bestellung darauf, dass die Profilbezeichnungen von Kette und Kettenspannrad übereinstimmen.
Das bedeutet, dass diese Spannräder für Rollenketten und Förderketten im 20B-Profil geeignet sind.

Wählen Sie oben die gewünschte Zähnezahl und Variante aus, um die perfekt passende Kettenradscheibe für Ihren Kettenantrieb zu erhalten.

Material

Diese Kettenspannräder werden aus Stahl C45 und das Kugellager aus Wälzlagerstahl gefertigt.
Dank der hochwertigen Industrie-Materialien verfügen sie über eine herausragende Langlebigkeit.

Kettenspannräder werden mittels einer Presspassung auf die Wellen befestigt. Dies gelingt durch Erhitzen und nachfolgendes Erkalten des Rades.
