Keilwelle ähnlich DIN 14, KW 18 x 22 x 1000 mm, Stahl
Auf Lager
ab | Brutto | Sie sparen |
5 Stk. | 41,85 € | 10% |
Versand nach
Eigenschaften
- ähnlich DIN ISO 14
- kaltgezogen Stahl C45
Technische Details

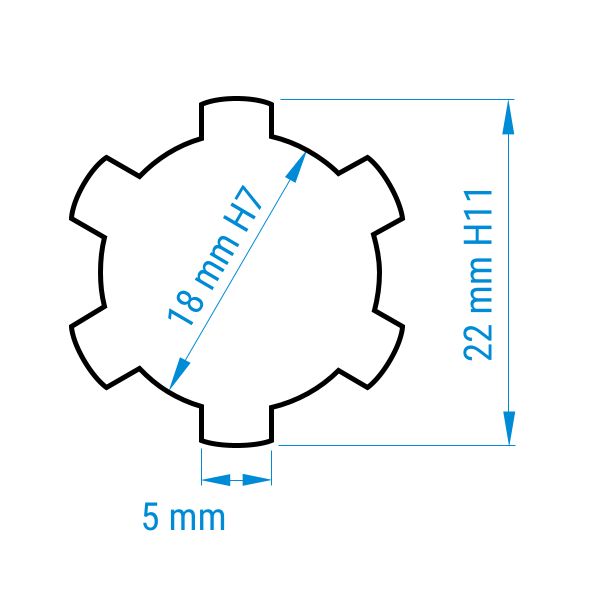

Anzahl Keile | 6 |
Geradheit | 0,8 mm/n |
Gewicht | 2,453 kg |
Keilbreite (B) | 5 mm |
Länge | 1000 mm |
Zur Übertragung von wechselnden und stoßartigen Drehmomenten
Wenn Drehmomente übertragen werden sollen und für das anzutreibende Bauteil eine axiale Verschiebbarkeit gefordert ist, finden Keilwellen ihre Anwendung.
Wellen werden dann als Keilwellen bezeichnet, wenn diese über mehrere radial gleichmäßig verteilte Keile verfügen. Durch die Keile kann ein Formschluss zu einer Nabe hergestellt (Welle-Nabe-Verbindung) werden.
Keilwellen gehen mit Naben eine Wellen-Nabe-Verbindung ein.
Keilwellen haben verschiedene Profile, zu denen die passenden Naben die Gegenstücke bilden. Dies ermöglicht, dass Welle und Nabe genau ineinandergreifen können.
Geeignet sind Welle-Nabe-Verbindungen insbesondere für die Übertragung von wechselnden und stoßartigen Drehmomenten.
Zu den Keilnaben
Wählen Sie bei Bestellung je die identischen Profile für Welle und Nabe aus.
Die Wellen verfügen über eine hohe Festigkeit.
Das Herstellungsverfahren der Keilwellen sorgt dafür, dass diese einen ununterbrochenen Faserverlauf haben.
Keilwellen werden meist nach DIN ISO 14 gefertigt. Sie haben gerade und zueinander parallel liegende Flanken.
Keilwellen ermöglichen...
... eine Welle-Nabe-Verbindung.
... die Übertragung von stoßartigen und wechselseitigen Drehmomenten.
... eine axiale Verschiebbarkeit.
... einen geringen Verschleiß über die Zeit.
Produkteigenschaften:
- Ähnlich DIN ISO 14
- In verschiedenen Profilen erhältlich
- Robust und langlebig
- Kaltgezogener Stahl C45
- Toleranzen: Geradheit 0,8 mm/m
- Torsion max. 0,5 mm/m
Wo werden Keilwellen eingesetzt?
Keilwellen werden bei rauen Betriebsbedingungen sowie wechselnden und stoßhaften Drehmomenten verwendet .
Dies ist beispielsweise in Großmaschinen, Baggern, Kränen, Landmaschinen und schweren Werkzeugmaschinen (Stanzen, Schmiedehämmer...) der Fall.
