Keilnabe KN 36 x 42 (ohne Flansch), Rotguss RG7, Länge 65 mm, DIN ISO 14
93,99 €
inkl. MwSt. zzgl. Versand

Keilnabe KN 36 x 42 (ohne Flansch), Rotguss RG7, Länge 65 mm, DIN ISO 14

Profil: KN 36 x 42 | ohne Flansch | für Keilwelle KW 36x42 | mit 8 Nuten | Rotguss RG7
Artikel-Nr: 462219
Ausführung
Material

93,99 €
inkl. MwSt. zzgl. Versand
78,98 €
zzgl. MwSt.

Auf Lager

Zwischenverkauf vorbehalten.
abBruttoSie sparen
2 Stk.89,29 € 5%
10 Stk.84,59 € 10%
20 Stk.79,88 € 15%

Versand nach


Eigenschaften

  • DIN ISO 14

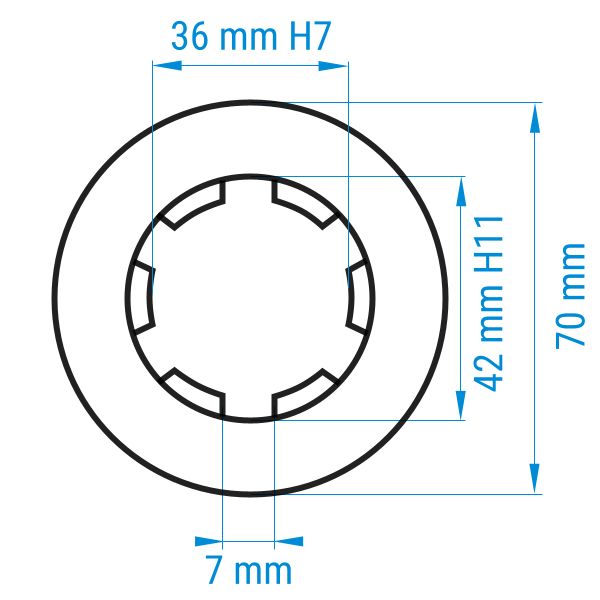

Technische Details

Außendurchmesser70 mm
Eingriffsdurchmesser42 mm H11
Gewicht1,23 kg
Innendurchmesser36 mm H7
Länge65 mm

Keilwelle aus Metall, umgeben von Keilnaben mit und ohne Flansch in verschiedenen Materialien.

Zur Übertragung von wechselnden und stoßartigen Drehmomenten

Keilnaben finden ihre Anwendung, wenn Drehmomente übertragen werden sollen und eine axiale Verschiebbarkeit des anzutreibenden Bauteils gefordert ist.
Keilnaben bezeichnen Maschinenelemente, die im Innenprofil über keilförmige Nuten verfügen.
Indem die Keilnabe auf eine Keilwelle gezogen wird, wird ein Formschluss zu der Welle hergestellt (Welle-Nabe-Verbindung).

Metallische Keilwelle mit gleichmäßigen, länglichen Einkerbungen auf der Oberfläche für die Verbindung mit Keilnaben.

Keilnaben gehen mit Keilwellen eine Welle-Nabe-Verbindung ein.
Keilnaben haben verschiedene Profile, zu denen die passenden Wellen die Gegenstücke bilden. Dies ermöglicht, dass Welle und Nabe genau ineinandergreifen können.
Geeignet sind Welle-Nabe-Verbindungen insbesondere für die Übertragung von wechselnden und stoßartigen Drehmomenten.
Zu den Keilwellen

Wählen Sie bei Bestellung je die identischen Profile für Welle und Nabe aus.

Zylindrische Keilnabe mit innenliegenden keilförmigen Nuten zur Aufnahme einer Keilwelle. Keilnabe ohne Flansch

Zylindrische Keilnabe aus Metall mit einem Flansch, der vier Bohrlöcher aufweist. Keilnabe mit Flansch

Die Naben sind mit Flansch oder ohne Flansch erhältlich.
Der Flansch befindet sich an einem Ende des Maschinenelements. Es handelt sich dabei um einen Außenring mit Bohrlöchern, der zur einfachen Montage dient.
Des Weiteren sind die Naben aus Stahl C45, Rotguss RG7 oder Edelstahl gefertigt.

Auf Keilnaben können andere Bauteile montiert werden.
Dazu gehören u. a. Antriebsscheiben, die mithilfe von Spannsätzen anzubringen sind. So kann das Drehmoment der Nabe noch weiter genutzt werden.
Beispiel für eine mögliche Kombination: Keilwelle + Keilnabe + Spannsatz + Kettenradscheibe

Keilwellen

Spannsätze

Kettenräder

Keilnaben ermöglichen...
... Welle-Nabe-Verbindungen.
... die Übertragung von stoßartigen und wechselnden Drehmomenten.
... eine axiale Verschiebbarkeit.
... einen geringen Verschleiß über die Zeit.

Produkteigenschaften:

  • In verschiedenen Profilen erhältlich
  • Aus Stahl C45, Rotguss RG7 oder Edelstahl
  • Mit oder ohne Flansch
  • Robust und langlebig
  • DIN ISO 14

Wo werden Keilnaben eingesetzt?

Keilnaben werden bei rauen Betriebsbedingungen sowie wechselnden und stoßhaften Drehmomenten verwendet.
Dies ist beispielsweise in Großmaschinen, Baggern, Kränen, Landmaschinen und schweren Werkzeugmaschinen (Stanzen, Schmiedehämmer...) der Fall.
