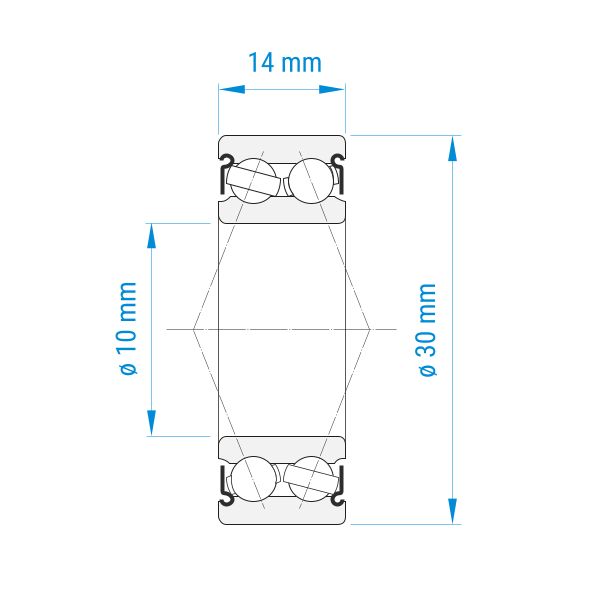

Schrägkugellager 5200-ZZ / 3200-ZZ (10x30x14 mm)

Zweireihige Schrägkugellager mit Metalldichtungen (2Z)

Dank der Konstruktion mit zwei schrägen Kugelreihen bieten zweireihige Schrägkugellager eine höhere Tragfähigkeit und Steifigkeit als einreihige Lager. Die Metalldichtungen schützen das Lager zudem vor Staub und Schmutz.

Kompaktes Lager für axiale und radiale Kräfte

Zweireihige Schrägkugellager sind eine Weiterentwicklung der einreihigen Ausführung. Sie bieten eine kompakte Lösung für Anwendungen, in denen radiale und axiale Lasten in beide Richtungen aufgenommen werden.

Reduzierung von Geräuschen und Vibrationen

Zweireihige Schrägkugellager bieten eine präzise Lagerung, die Vibrationen und Geräusche reduziert.

Kompakte axiale Baubreite

Verstärkte, diagonal gegenüberliegende Borde an Innen- und Außenring führen dazu, dass die Drucklinien der Kugeln beidseitig schräg verlaufen. Diese Konstruktion in einem einzigen Lager reduziert die axiale Einbaubreite gegenüber zwei einreihigen Schrägkugellagern und eignet sich für Anwendungen mit begrenztem Platzangebot.

Zweireihige Schrägkugellager in O-Anordnung

Die Kugellagerreihen sind in O-Anordnung (Back-to-Back) so ausgerichtet, dass ihre Drucklinien nach außen verlaufen, was eine hohe Steifigkeit und Tragfähigkeit bei radialen und axialen Belastungen in beide Richtungen ermöglicht.
