Kugelhülse KH-0824

„Compact“-Ausführung – Die Kompaktbaureihe

Die Kompaktbaureihe ist durch kleinere Abmessungen für geringen Bauraum ausgelegt und häufig kostengünstiger als die Standardausführung. Die Linearkugellager heißen hier Kugelhülsen (Compact-Kugelbüchsen). Diese müssen immer in die Gehäuse eingepresst werden (Presspassung). Daher empfehlen wir, die bereits fertig montierten Lineargehäuseeinheiten bei uns zu bestellen.

Lager der Compact-Baureihe sind für die meisten Standardanwendungen und geringe Tragzahlen geeignet.

Kugelhülsen (Kompaktbaureihe)

Die sehr kleinen Linearkugellager für die Kompaktbaureihe haben beim gleichen Wellendurchmesser einen kleineren Außendurchmesser.
Durch den verringerten Bauraum tragen sie weniger und bieten mit Laufbahnplatten keinen Winkelfehlerausgleich.

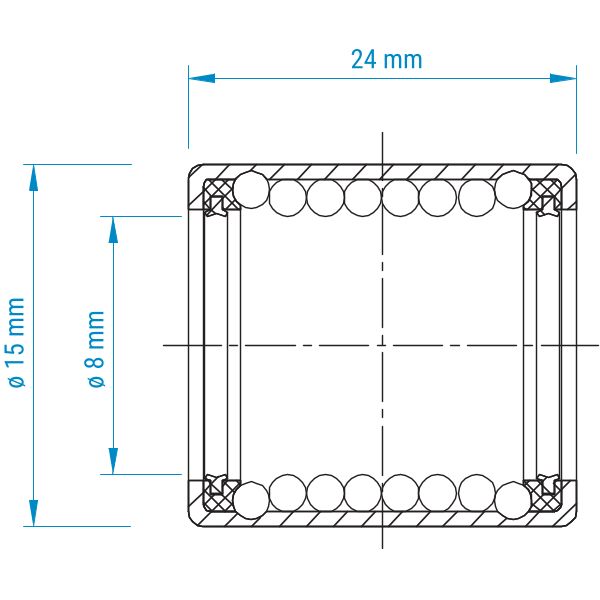

Maße

Innen
Das Innenmaß steht immer für den inneren Durchmesser des Lagers und entspricht dem Durchmesser der Welle.

Außen
Das Außenmaß bezeichnet den äußeren Durchmesser des Lagers und entspricht dem Innendurchmesser des Lineargehäuses.

Länge
Das Längenmaß gibt an, wie viel Platz das Lager auf der Welle benötigt.

Ausführung

Standardausführung
Kugelhülsen sind in der einfachsten Ausführung mit einem Stahlmantel umgeben.

mit Laufbahnplatten
Die Ausführung mit Laufbahnplatten aus gehärtetem Stahl ermöglicht einen präzisen Kugellauf und insbesondere die Einstellung der radialen Lagerluft.

Dichtungsart

mit Dichtung
Abgedichtete Lager bieten den Vorteil, dass Schmutz abgestreift wird und die Kugeln im Lager somit besser geschützt sind.

ohne Dichtung
Ohne Dichtung arbeitet das Lager mit geringerer Reibung, da nichts an der Welle streift. Ein häufiger Anwendungsfall ist der Einsatz bei höheren Temperaturen.
