Quattro-Lineargehäuseeinheit QSGC-25 mit KH-2540 (fertig montiert für 25 mm Wellen)

„Compact“-Ausführung – Die Kompaktbaureihe

Die Kompaktbaureihe ist durch kleinere Abmessungen für geringen Bauraum ausgelegt und häufig kostengünstiger als die Standardausführung. Die Linearkugellager heißen hier Kugelhülsen (Compact-Kugelbüchsen). Diese müssen immer in die Gehäuse eingepresst werden (Presspassung). Daher empfehlen wir, die bereits fertig montierten Lineargehäuseeinheiten bei uns zu bestellen.

Lager der Compact-Baureihe sind für die meisten Standardanwendungen und geringe Tragzahlen geeignet.

Quattro Linear-Einheit für parallele Wellen

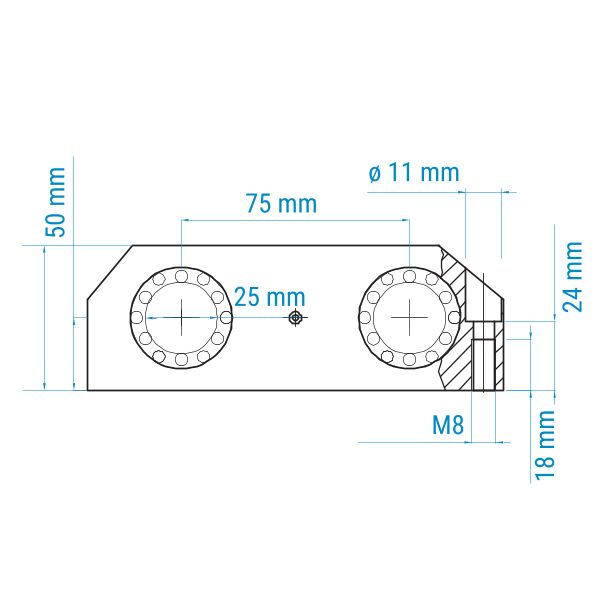

Bei der Quattro-Version sind parallel je zwei Kugelhülsen hintereinander montiert. Dieser Linearschlitten ist somit für den Einsatz von zwei parallel laufenden Wellen gedacht. Dank der Tandem-Anordnung der Lineargehäuseeinheiten ist die Quattro-Variante zudem besonders tragfähig.
Das Lineargehäuse wird an der Anschlusskonstruktion angeschraubt.

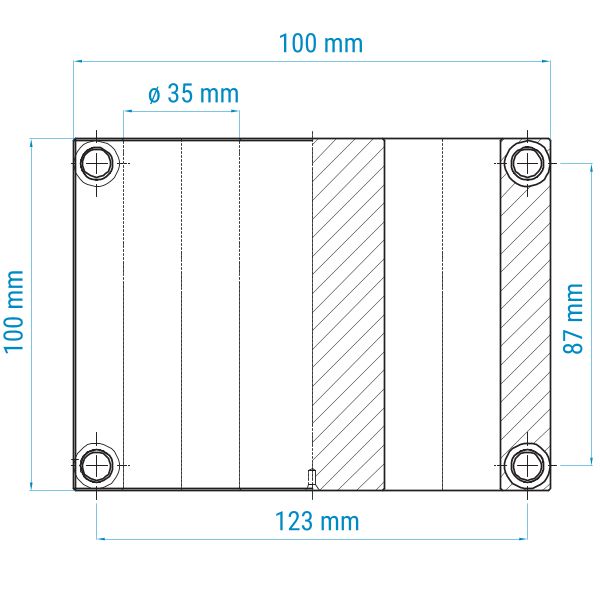

Die Compact Quattro-Lineargehäuse nehmen vier Kugelhülsen auf, die in das Gehäuse eingepresst werden.

So lassen sich sehr hohe Traglasten aufnehmen; zugleich sind hohe Geschwindigkeiten möglich.

Aluminiumgehäuse – Made in Germany

Das Gehäuse ist einteilig aus stranggepresstem Aluminium gefertigt.
Die Bohrungen für den stabilen, hochpräzisen Halt der Linearkugellager entstehen unter Einhaltung strenger Industrietoleranzen.

Die Auswahl des Kugellagers

Sie können Compact-Lineargehäuse fertig montiert inkl. Kugelhülse bestellen. Alternativ erhalten Sie auch einzelne Gehäuse ohne Kugellager.

Fertig montiert mit Kugelhülse (Compact-Linearkugellager)

Bestellen Sie die fertig montierte Lineargehäuseeinheit, pressen wir die Kugelhülsen für Sie ein. Sie erhalten die Gehäuseeinheit einbaufertig.

Standard-Kugelhülse
ohne Winkelfehlerausgleich.

Kugelhülsen mit Laufbahnplatten
Die Ausführung mit Laufbahnplatten ermöglicht einen präzisen Kugellauf und insbesondere die Einstellung der radialen Lagerluft.

Gehäuse ohne Lager

Geeignet für den Einsatz von Linearkugellagern oder Gleitbuchsen beliebiger Hersteller.

Dichtung Kugellager

Sie können die Kugelhülse mit oder ohne Dichtung bestellen. In der Regel wird die abgedichtete Ausführung gewählt, um Staub und Schmutz abzuweisen. Ungedichtete Lager kommen häufig bei höheren Temperaturen zum Einsatz.
