Wellenbock WBC58-08
19,64 €
inkl. MwSt. zzgl. Versand

CAD-Downloads

STL STEP GLB DXF

Wellenbock WBC58-08

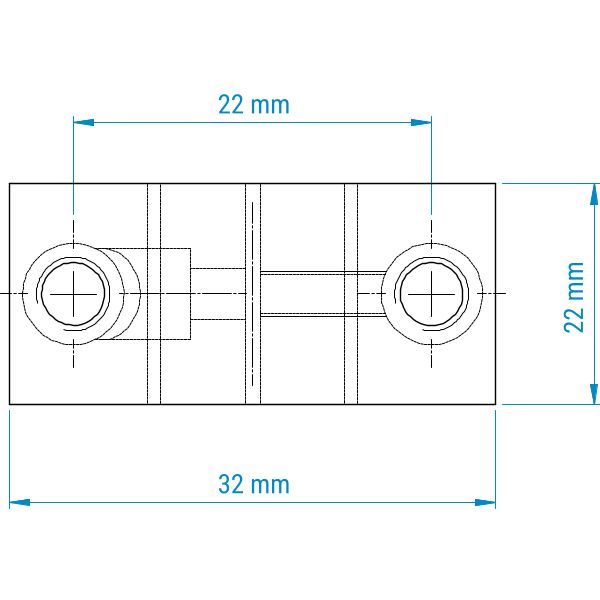

für 8 mm Welle | Lochabstand 22 mm
Artikel-Nr: 479001

19,64 €
inkl. MwSt. zzgl. Versand
16,50 €
zzgl. MwSt.

Auf Lager

Zwischenverkauf vorbehalten.
abBruttoSie sparen
25 Stk.19,05 € 3%
50 Stk.18,66 € 5%
100 Stk.17,67 € 10%

Versand nach

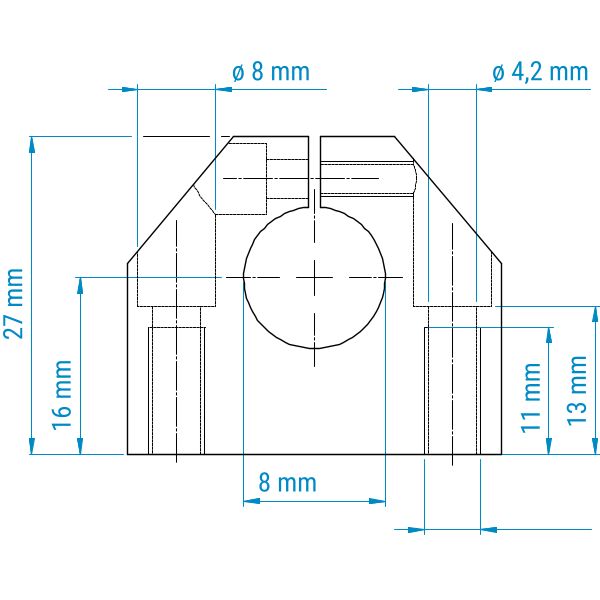

Technische Details

↔ Länge16 mm
Breite32 mm
Gewicht30 g
Gewinde Einstellung Lagerluft2,5
Gewinde GehäusebefestigungM5

„Compact“- Ausführung – Die Kompaktbaureihe

Die Kompaktbaureihe ist durch kleinere Abmessungen für kleineren Bauraum kostengünstiger als die Standardausführung. Die Linearkugellager heißen hier Kugelhülsen (Compact-Kugelbüchsen). Diese müssen immer in die Gehäuse eingepresst werden (Presspassung). Daher empfehlen wir Ihnen die bereits fertig montierten Lineargehäuseeinheiten bei uns zu bestellen.

Die Compact Baureihe ist für die meisten Standardanwendungen und niedrige Tragzahlen geeignet.

Compact-Wellenböcke – Die einfachste Art die Welle zu fixieren

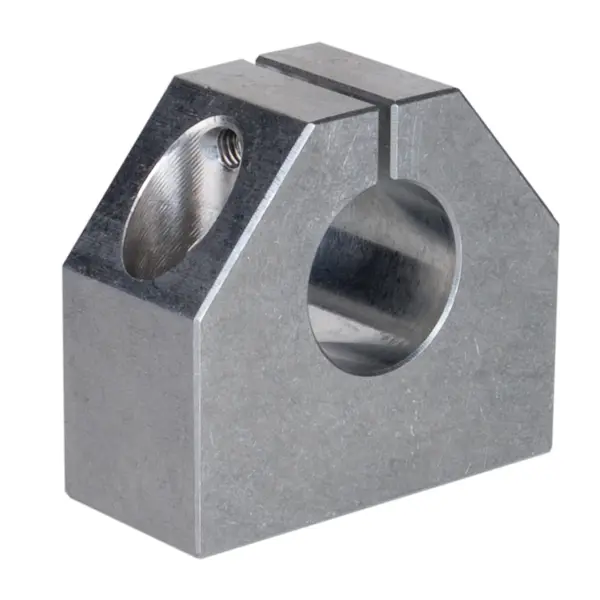

Wellenböcke tragen die Wellen, die meist an deren Enden eingespannt sind und spannen (meist paarweise eingesetzt) jeweils ein Wellenende. Sie bestehen aus einem stabilen Alublock, der eine Bohrung mit Schlitz zur Aufnahme der Welle und Bohrungen für die Befestigung an der Anschlusskonstruktion haben. Sie erhalten die Wellenböcke von uns bereits einbaufertig für den von Ihnen benötigten Wellendurchmesser.

Wellenböcke – Made in Germany

In einem Stück gefertigt bieten die hochwertigen Wellenbefestigungen stabilen und hochpräzisen Halt für Präzisionswellen. Im Stranggießverfahren werden die Aluminium-Wellenbefestigungen in Deutschland unter Einhaltung strenger Industrietoleranzen präzise gefertigt.

Sie erhalten unsere Wellenböcke selbstverständlich inklusive der Schraube für die Verklemmung mit der Welle.

Einfache Montage durch präzise Passgenauigkeit

Wellenböcke werden benötigt, um Wellen zu fixieren oder die Laufwege von Wellenführungen zu begrenzen. Wellenböcke tragen die Wellen, die meist an deren Enden eingespannt sind und spannen jeweils nur ein Wellenende. Sie dienen zur Befestigung der Präzisionsstahlwellen ohne zusätzliche Bearbeitung.

Zur Befestigung muss der Fuß zwei Durchgangsbohrungen haben. Wellenböcke mit Aufnahmebohrung dienen zur einfachen und sicheren Klemmung und Befestigung der Präzisionsführungswellen.
