Wellenbock WBC58-25

„Compact“-Ausführung – Die Kompaktbaureihe

Die Kompaktbaureihe ist durch kleinere Abmessungen für geringen Bauraum ausgelegt und häufig kostengünstiger als die Standardausführung. Die Linearkugellager heißen hier Kugelhülsen (Compact-Kugelbüchsen). Diese müssen immer in die Gehäuse eingepresst werden (Presspassung). Daher empfehlen wir, die bereits fertig montierten Lineargehäuseeinheiten bei uns zu bestellen.

Lager der Compact-Baureihe sind für die meisten Standardanwendungen und geringe Tragzahlen geeignet.

Compact-Wellenböcke – Die einfachste Art, die Welle zu fixieren

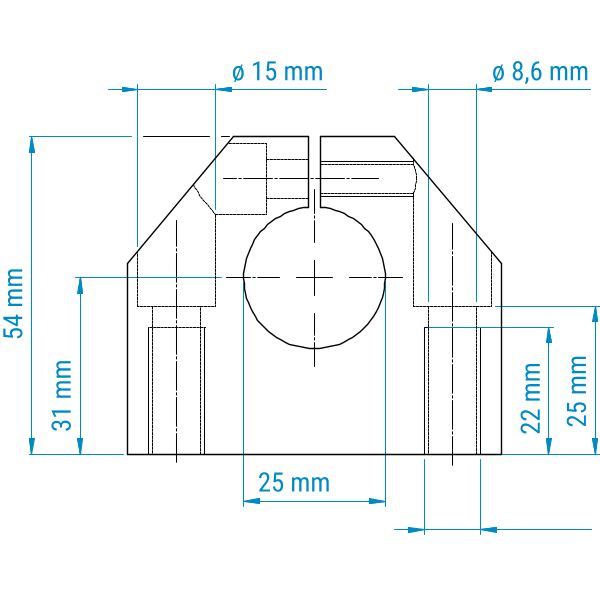

Wellenböcke tragen die Wellen, die meist an deren Enden eingespannt sind, und klemmen (meist paarweise) jeweils ein Wellenende. Sie bestehen aus einem stabilen Aluminiumblock, der eine Bohrung mit Schlitz zur Aufnahme der Welle sowie Bohrungen für die Befestigung an der Anschlusskonstruktion aufweist. Sie erhalten die Wellenböcke von uns einbaufertig für den von Ihnen benötigten Wellendurchmesser.

Wellenböcke – Made in Germany

In einem Stück gefertigt, bieten die hochwertigen Wellenböcke stabilen, hochpräzisen Halt für Präzisionswellen. Im Stranggießverfahren werden die Aluminium-Wellenböcke in Deutschland unter Einhaltung strenger Industrietoleranzen präzise gefertigt.

Sie erhalten unsere Wellenböcke selbstverständlich inklusive der Schraube zur Klemmung an der Welle.

Einfache Montage durch präzise Passgenauigkeit

Wellenböcke werden benötigt, um Wellen zu fixieren oder die Laufwege von Wellenführungen zu begrenzen. Wellenböcke tragen die Wellen, die meist an deren Enden eingespannt sind, und klemmen jeweils ein Wellenende. Sie dienen zur Befestigung der Präzisionsstahlwellen ohne zusätzliche Bearbeitung.

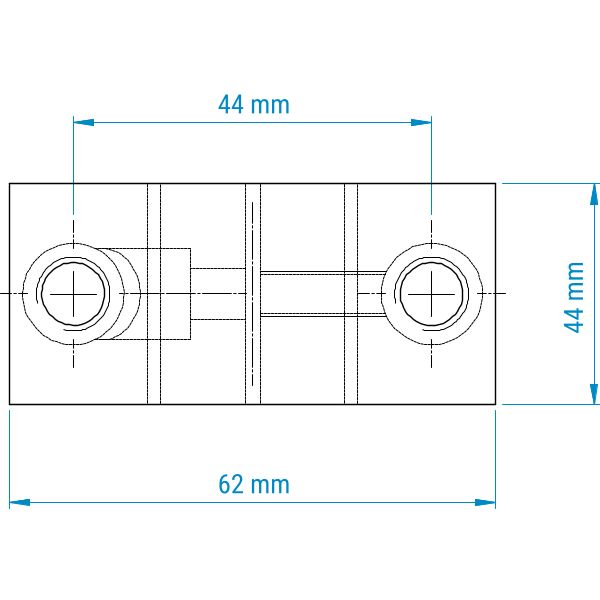

Zur Befestigung verfügt der Fuß über zwei Durchgangsbohrungen. Wellenböcke mit Aufnahmebohrung dienen der einfachen und sicheren Klemmung und Befestigung der Präzisionsführungswellen.
