Premium-Linearkugellager TK-10-UU, mit Laufbahnplatten und Dichtung
22,82 €
inkl. MwSt. zzgl. Versand

Premium-Linearkugellager TK-10-UU, mit Laufbahnplatten und Dichtung

Innen: 10 mm | Außen: 19 mm | Länge: 29 mm | Kunststoff-Mantel | mit Dichtung | Laufbahnplatten für Winkelfehlerausgleich
Artikel-Nr: 476068
Ausführung

22,82 €
inkl. MwSt. zzgl. Versand
19,18 €
zzgl. MwSt.

Auf Lager

Zwischenverkauf vorbehalten.
abBruttoSie sparen
5 Stk.21,91 € 4%
10 Stk.21,46 € 6%
20 Stk.20,54 € 10%

Versand nach

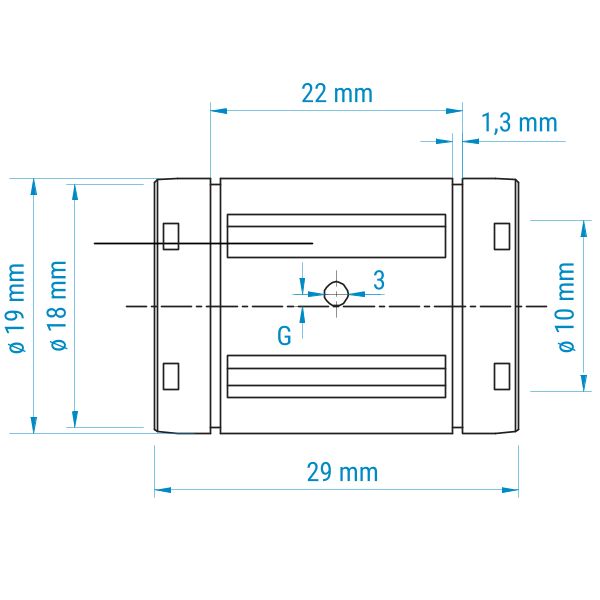

Technische Details

↔ Lager Länge29 mm
↔ Lager Länge 122 mm
↔ Lager Länge 21,3 mm
Aussparung offenes Lager1,3 mm
Gewicht0,014 g
ø Lager Außen19 mm
ø Lager Innen10 mm
ø Mantel Außen??18 mm
Tragzahl dynamisch750 N
Tragzahl statisch935 N

Das Premium Linearkugellager in sehr hochwertiger Ausführung

Das TK Linearkugellager ist noch präziser als das Superkugellager und nimmt höhere statische Traglasten auf. Über die speziell geformten Laufbahnplatten wird ein exakter Kugellauf realisiert und die Radialluft eingestellt. Sehr hohe Präzision durch höchste Qualität in der Fertigung.

Offene TK Lager haben bei Lieferung oft noch einen Transportschutz

Die durchsichtige Kunststoff-Transportsicherung dient der Stabilisierung des Kugellagers während des Transports und ist vor dem Einsatz im Gehäuse zu entfernen.
Bevor Sie es auf einer Welle befestigen, kann das Premium Kugellager ein erhöhtes Spiel aufweisen. Das geringe Spiel wird realisiert, wenn das Kugellager auf der Welle fixiert wird.

Dichtung

Die integrierten Doppellippendichtungen schützen vor Verschmutzung und sichern die Schmierung. Diese sind an beiden Enden des Lagers angebracht.

Ausführung

geschlossen (Standard)
Die geschlossene Ausführung ist der Standard und ist für frei hängende Wellen geeignet.

offen (für Tragschienen)
Die offene Ausführung ist für Tragschienen (Wellen mit Wellenunterstützung) geeignet.

Maße

Innen
Das Innen-Maß steht immer für den inneren Durchmesser des Lagers und entspricht dem Durchmesser der Welle.

Außen
Das Außen-Maß bezeichnet den äußeren Durchmesser des Lagers und entspricht dem Innendurchmesser des Lineargehäuses.

Länge
Das Längen-Maß gibt an wie viel Platz das Lager auf der Welle benötigt.
