Premium-Linearkugellager TK-30-UU, mit Laufbahnplatten und Dichtung

Das Premium Linearkugellager in sehr hochwertiger Ausführung

Das TK-Linearkugellager ist noch präziser als das Super-Linearkugellager und nimmt höhere statische Traglasten auf.
Die speziell geformten Laufbahnplatten gewährleisten einen exakten Kugellauf und ermöglichen die Einstellung der Radialluft.
Sehr hohe Präzision dank höchster Fertigungsqualität.

Offene TK-Lager haben bei Lieferung oft noch einen Transportschutz

Die durchsichtige Kunststoff-Transportsicherung stabilisiert das Kugellager während des Transports und ist vor dem Einsatz im Gehäuse zu entfernen.
Vor der Montage auf der Welle kann das Premium-Kugellager ein erhöhtes Spiel aufweisen. Das geringe Spiel stellt sich ein, sobald das Kugellager auf der Welle fixiert ist.

Dichtung

Die integrierten Doppellippendichtungen schützen vor Verschmutzung und sichern die Schmierung. Sie sind an beiden Lagerenden angebracht.

Ausführung

geschlossen (Standard)
Die geschlossene Ausführung ist der Standard und eignet sich für frei hängende Wellen.

offen (für Tragschienen)
Die offene Ausführung ist für Tragschienen (Wellen mit Wellenunterstützung) geeignet.

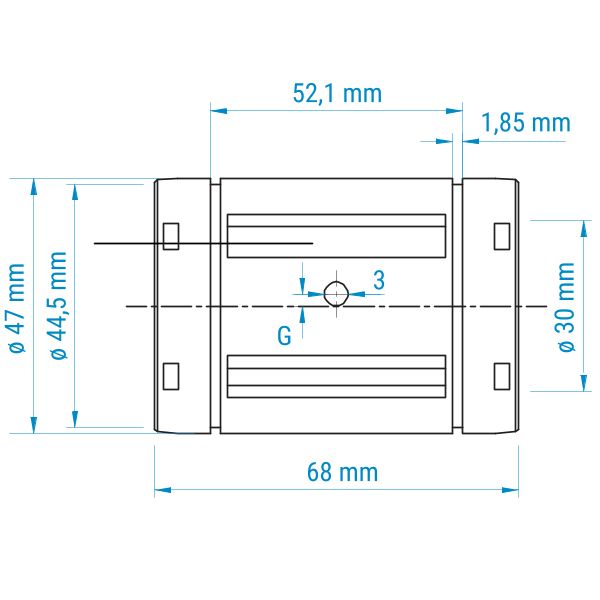

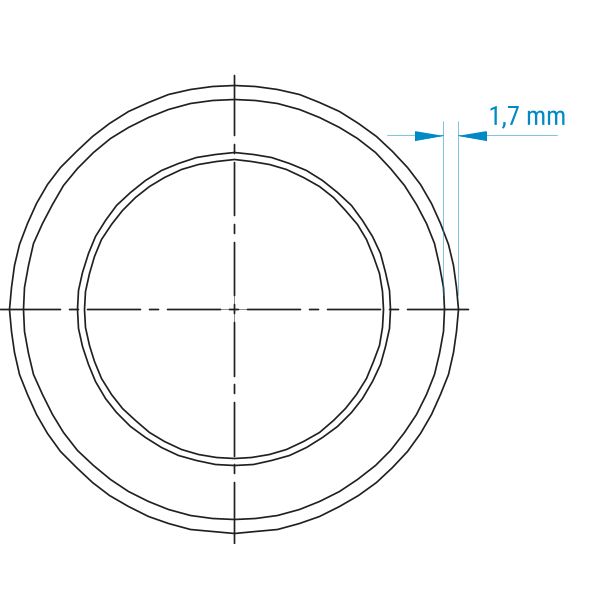

Maße

Innen
Das Innenmaß gibt den inneren Durchmesser des Lagers an und entspricht dem Wellendurchmesser.

Außen
Das Außenmaß bezeichnet den äußeren Durchmesser des Lagers und entspricht dem Innendurchmesser des Lineargehäuses.

Länge
Das Längenmaß gibt an, wie viel axialen Platz das Lager auf der Welle einnimmt.
