Vierloch Flansch-Wellenbock FWB56-50
82,49 €
inkl. MwSt. zzgl. Versand

CAD-Downloads

STL STEP GLB DXF

Vierloch Flansch-Wellenbock FWB56-50

für 50 mm Welle | Lochabstand 75+/–0,25 mm
Artikel-Nr: 479061

82,49 €
inkl. MwSt. zzgl. Versand
69,32 €
zzgl. MwSt.

Auf Lager

Zwischenverkauf vorbehalten.
abBruttoSie sparen
25 Stk.80,02 € 3%
50 Stk.78,36 € 5%
100 Stk.74,24 € 10%

Versand nach

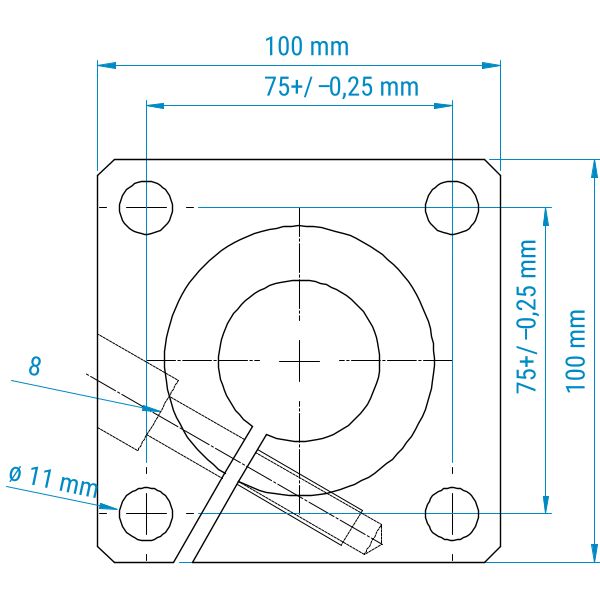

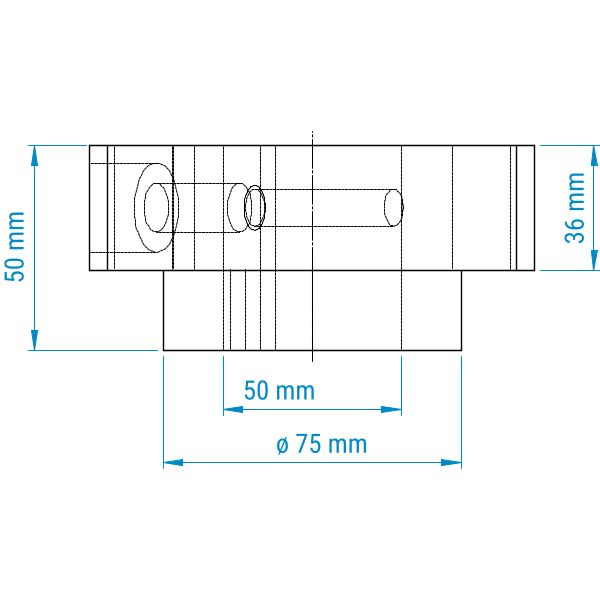

Technische Details

↔ Länge50 mm
Breite100 mm
Flanschhöhe36 mm
Gewicht820 g
Gewinde Einstellung Lagerluft8
Lagerdurchmesser75 mm
Lochabstand75+/–0,25 mm
ø Bohrung 111 mm
Wellendurchmesser50 mm

Flansch-Wellenbock - Vierloch – Zum Anflanschen von Präzisionswellen

Flansch-Wellenbock - Vierloch tragen die Wellen, die meist an deren Enden eingespannt sind und spannen (meist paarweise eingesetzt) jeweils ein Wellenende. Sie bestehen aus einem stabilen Alublock, der eine Bohrung mit Schlitz zur Aufnahme der Welle und vier Bohrungen für die Befestigung an der Anschlusskonstruktion hat. Sie erhalten die Wellenböcke von uns bereits einbaufertig für den von Ihnen benötigten Wellendurchmesser.

Wellenböcke – Made in Germany

In einem Stück gefertigt bieten die hochwertigen Wellenbefestigungen stabilen und hochpräzisen Halt für Präzisionswellen. Im Stranggießverfahren werden die Aluminium-Wellenbefestigungen in Deutschland unter Einhaltung strenger Industrietoleranzen präzise gefertigt.

Sie erhalten unsere Wellenböcke selbstverständlich inklusive der Schraube für die Verklemmung mit der Welle.

Vorteile

  • zum Anflanschen von Führungswellen
  • für leichte Montage und schnelles Ausrichten
  • ermöglichen das Ausrichten der Wellen und verhindern Überlastung der Kugelbüchsen durch nicht parallele Wellen
