SKF Rillenkugellager Lagerreihe 64

Lagerreihe 64 – massive Lagerreihe

Die Kugellager der massiven Baureihe 64 sind speziell für hohe radiale Lasten und anspruchsvolle Betriebsbedingungen entwickelt. Bei gleichem Innendurchmesser können sie deutlich höhere radiale Traglasten aufnehmen als die Rillenkugellager der Baureihen 60, 62 und 63. Zum Beispiel sind sie etwa doppelt so belastbar wie die leichteren Lager der Baureihe 62.

Diese Lager werden vor allem dort eingesetzt, wo starke Beanspruchung und eine lange Lebensdauer erforderlich sind. Sie sind ideal für Anwendungen mit schweren Maschinen und hohen Stoßbelastungen.

Abdichtungsarten

Diese SKF Rillenkugellager sind mit verschiedenen Abdichtungsarten erhältlich, die je nach Einsatzbedingungen optimalen Schutz bieten.

Jede Variante ist auf die Anforderungen hinsichtlich Drehzahl, Schutzwirkung und Reibungsverlust abgestimmt und beeinflusst den Wartungsbedarf sowie die Energieeffizienz maßgeblich.

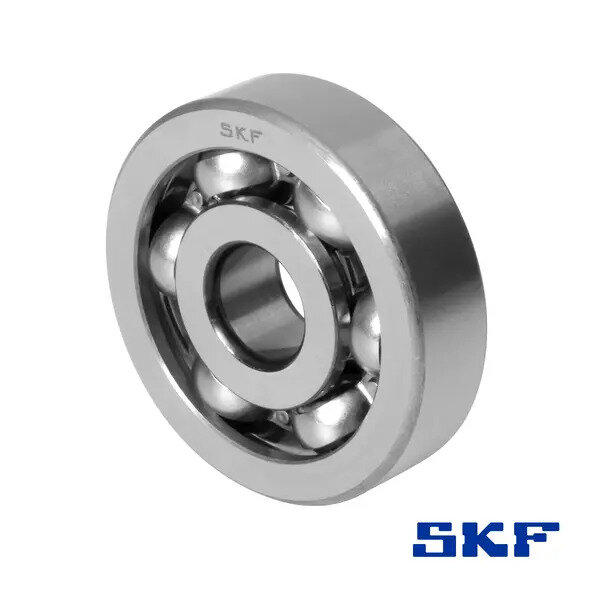

Offene Ausführung – ohne Dichtung

SKF Kugellager in offener Ausführung haben weder Dichtungen noch Deckscheiben. Dadurch sind die Laufbahnen und Wälzkörper frei zugänglich, was eine einfache Nachschmierung ermöglicht. Sie eignen sich ideal für geschlossene oder bereits geschmierte Gehäusesysteme. Der Wegfall der Dichtungen reduziert die Reibung und erlaubt dadurch höhere Drehzahlen.

Berührungsdichtung – maximaler Schutz

SKF Rillenkugellager mit beidseitiger Berührungsdichtung verfügen über integrierte Gummidichtungen, die direkt auf dem Innenring schleifen. Damit ist ein vollständiger Dichtkontakt am Innenring gewährleistet, und das Kugellager erreicht eine sehr gute Dichtwirkung. Das bietet einen effektiven Schutz gegen Schmutz, Feuchtigkeit und Fremdpartikel. Besonders geeignet sind diese Lager daher für staubige Umgebungen oder leichten Feuchtigkeitskontakt. Sie sind in einem Temperaturbereich von –40 °C bis +100 °C (kurzzeitig bis +120 °C) einzusetzen.

Lagerluft

CN – normale Lagerluft

Lager mit CN entsprechen der Standardlagerluft gemäß DIN ISO 5753-1. Sie bieten ein ausgewogenes Spiel zwischen Innen- und Außenring, was universell einsetzbar ist – etwa bei Normalklima, Standardpassungen und gleichmäßiger Belastung.

C3 – erhöhte Lagerluft

Rillenkugellager mit C3 Lagerluft weisen ein größeres internes Radialspiel auf als CN. Dies ist vorteilhaft bei thermischer Ausdehnung der Wellen oder bei Anwendungen mit erhöhter Drehzahl. Die zusätzliche Lagerluft verhindert einen zu straffen Lauf und schützt vor frühzeitigem Lagerausfall. Sie wird oft in Elektromotoren, Getrieben oder Hochdrehzahlanwendungen eingesetzt.

DIN 625 / ISO 15

SKF Rillenkugellager entsprechen der ISO 15 sowie der entsprechenden DIN 625. Diese Normen definieren die grundlegenden Abmessungen, Toleranzen und Bauformen für metrische Rillenkugellager. Sie gewährleisten Austauschbarkeit, Kompatibilität und definierte Qualitätsanforderungen weltweit.
