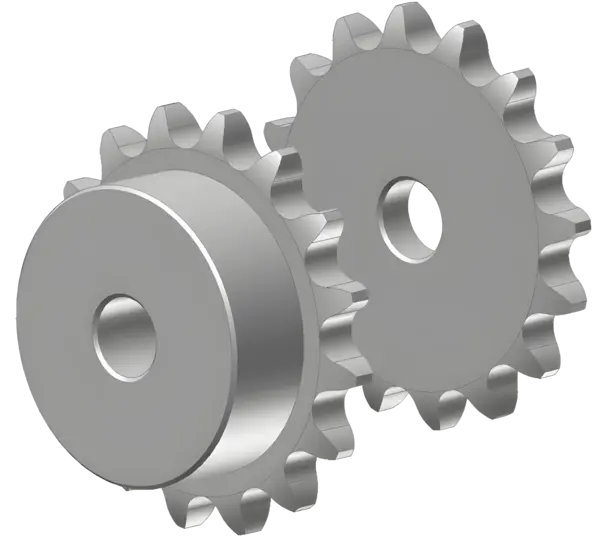

Kettenräder

03 (5 × 2,5 mm): Diese besonders kleine Baugröße ist für sehr kompakte Antriebe mit geringer Belastung konzipiert. Die Teilung von 5 mm und die Zahnbreite von 2,5 mm machen sie ideal für feine Mechaniken, etwa in kleinen Automatisierungseinheiten oder leichten Fördermodulen.

04 (6 × 2,8 mm): Mit minimaler Teilung von 5 mm und leicht erhöhter Zahnbreite ist diese Variante besonders für präzise Leichtlastanwendungen geeignet. Sie findet Einsatz in kleinen Geräten, Verpackungsmaschinen oder Labortechnik.

05B (8 × 3 mm): Diese kompakte Baugröße eignet sich für leichte Antriebsanwendungen mit geringem Bauraum. Mit einer Teilung von 8 mm und einer Zahnbreite von 3 mm ist sie ideal für präzise Kleinantriebe, z. B. in Automatisierungs- oder Verpackungsanlagen.

06B (3/8″ × 7/32″): Das Profil ist das am häufigsten verwendete kleine Kettenprofil mit Teilung 9,525 mm und ist immer mit geraden Laschen ausgeführt. Es verbindet kompakte Bauweise mit stabiler Kraftübertragung, ideal für beengte Förderanlagen.

081 (1/2″ × 1/8″): Eine schlanke Version mit 12,7 mm Teilung und nur 3,3 mm Zahnbreite. Diese Ausführung wird häufig bei speziellen Förderketten mit enger Führung oder in platzkritischen Antrieben eingesetzt.

083 (1/2″ × 3/16″): Mit identischer Teilung wie 08B, jedoch schmalerer Zahnbreite. Sie eignet sich für Anwendungen, bei denen Gewicht oder Baubreite reduziert werden müssen, ohne auf die Standardkettenteilung zu verzichten.

08B (1/2″ × 5/16″): Diese Größe ist ein industrieller Standard für mittlere Lasten. Mit einer Teilung von 12,7 mm bietet sie ein ausgewogenes Verhältnis zwischen Kraftübertragung und Bauraum. Eingesetzt wird sie z. B. in Förderbändern, Landmaschinen oder Werkzeugmaschinen.

10B (5/8″ × 3/8″): Diese Größe bietet eine Teilung von 15,875 mm und eignet sich für mittlere Belastungen. Eingesetzt wird sie häufig in Maschinenbauanwendungen, Fördertechnik oder Verpackungsanlagen.

12B (3/4″ × 7/16″): Mit einer Teilung von 19,05 mm ist die 12B-Ausführung für höhere Drehmomente geeignet. Sie findet Anwendung in leistungsstarken Antrieben und robusten Maschinen, etwa im Anlagenbau oder der Holzverarbeitung.

16B (1″ × 17,02 mm): Diese robuste Variante ermöglicht zuverlässige Kraftübertragung bei erhöhter Belastung. Die Teilung von 25,4 mm eignet sich für industrielle Maschinen mit hohem Leistungsbedarf, wie z. B. Förderanlagen oder Pressen.

20B (1 1/4″ × 3/4″): Für schwere Industrieeinsätze konzipiert, kombiniert diese Größe eine Teilung von 31,75 mm mit hoher Zahnbreite. Sie gewährleistet zuverlässige Drehmomentübertragung in Anlagen mit hohen Kräften, z. B. in der Stahlverarbeitung oder Großfördertechnik.

24B (1 1/2″ × 1″): Mit 38,1 mm Teilung ist diese Baugröße für Schwerlastanwendungen ausgelegt. Sie wird z. B. im Bergbau, in der Schüttgutförderung oder in großen Antriebsanlagen eingesetzt, wo hohe Kräfte sicher übertragen werden müssen.

28B (1 3/4″ × 1 1/4″): Mit 44,45 mm Teilung und robuster Ausführung ist diese Variante für sehr hohe mechanische Belastung geeignet. Sie wird in Großmaschinen oder schweren Förderanlagen mit maximaler Beanspruchung eingesetzt.

32B (2″ × 1 1/4″): Diese größte Variante ist speziell für extreme Lastfälle entwickelt. Mit 50,8 mm Teilung und hoher Zahnfestigkeit eignet sie sich für besonders anspruchsvolle Industrieeinsätze unter hoher mechanischer Beanspruchung.
