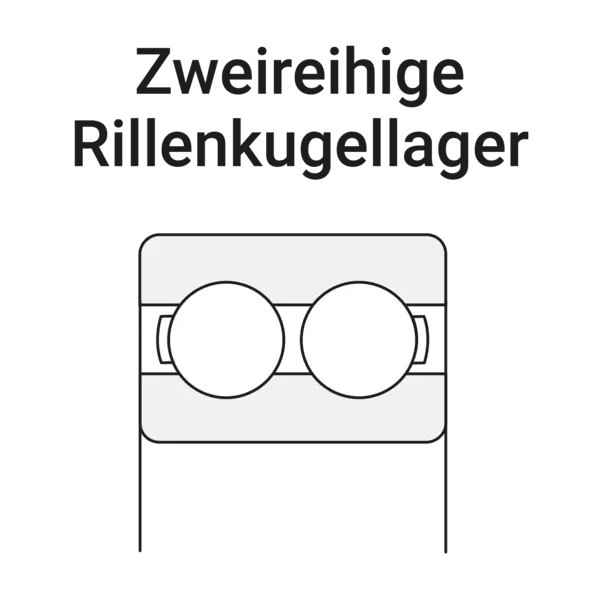

So finden Sie das richtige Rillenkugellager

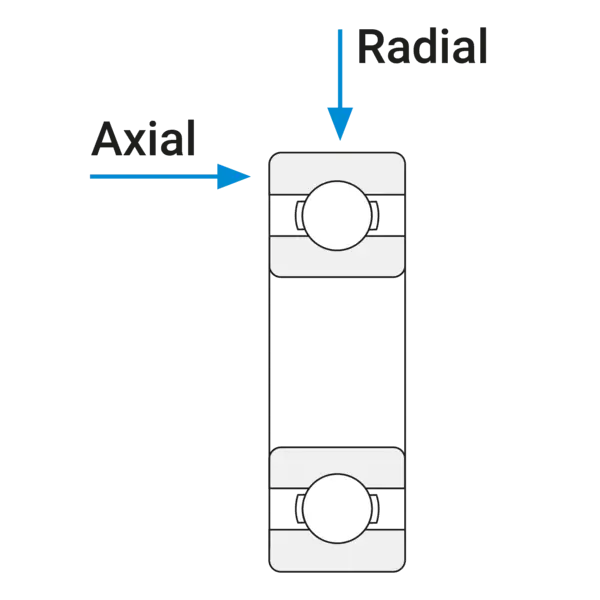

Punktkontakt

Durch den Punktkontakt der Kugeln auf der Laufrille entsteht besonders wenig Reibung – das macht diese Lager besonders geeignet für hohe Drehzahlen.

Die Kugeln werden von einem Käfig gehalten, der aus Stahlblech, Hochleistungskunststoff, massivem Stahl oder Messing gefertigt sein kann. Allerdings sind Radialrillenkugellager empfindlicher gegenüber Stoßbelastungen als andere Lagerarten.

Deckscheiben wählen (04:08)

Radialrillenkugellager gibt es in unterschiedlichen Ausführungen – je nach Anforderung an Schutz, Wartung und Drehzahl. Offene Lager, also Varianten ohne Dichtungen oder Deckscheiben, eignen sich ideal für Einsatzbereiche, in denen keine besondere Abdichtung gegen Staub, Schmutz oder Feuchtigkeit notwendig ist.
Sie überzeugen durch ihre einfache Schmierbarkeit und ihre Fähigkeit, selbst bei sehr hohen Drehzahlen zuverlässig zu arbeiten.

Da keine Dichtung Reibung erzeugt, läuft das Lager besonders leicht und effizient. Wenn ein gewisser Schutz gegen äußere Einflüsse gewünscht ist, kommen Kugellager mit sogenannten Deckscheiben zum Einsatz. Hier gibt es zwei gängige Varianten:

Deckscheiben aus Stahlblech – die Z-Ausführung

Diese Deckscheiben sind fest am Außenring des Lagers montiert und berühren den Innenring nicht. Das bedeutet: nahezu reibungsfreier Lauf bei gleichzeitigem Schutz vor grobem Staub oder größeren Partikeln.

Diese Lager sind eine beliebte Lösung, wenn ein Kompromiss aus hoher Drehzahlfestigkeit und Basisschutz gefragt ist. In der Lagerbezeichnung wird eine Blechdeckscheibe mit dem Buchstaben „Z“ gekennzeichnet.
Verfügt das Lager beidseitig über solche Deckscheiben, erkennen Sie es an der Bezeichnung „ZZ“ oder „2Z“.

Deckscheiben aus Kunststoff – die RS-Ausführung

Kunststoffdeckscheiben bieten einen deutlich höheren Schutz vor Schmutz, Staub und Feuchtigkeit. Sie liegen auf dem Innenring auf und bilden so eine schleifende Dichtung, was zu etwas höherer Reibung führt.

Die maximale Drehzahl ist bei diesen Lagern daher etwas reduziert, dafür sind sie besser abgedichtet und eignen sich hervorragend für anspruchsvollere Umgebungen. Die Kennzeichnung für diese Variante ist „RS“. Ist das Lager beidseitig mit Kunststoffdichtungen versehen, lautet die Bezeichnung „2RS“, „2RSR“ oder je nach Hersteller auch „2HRS“.

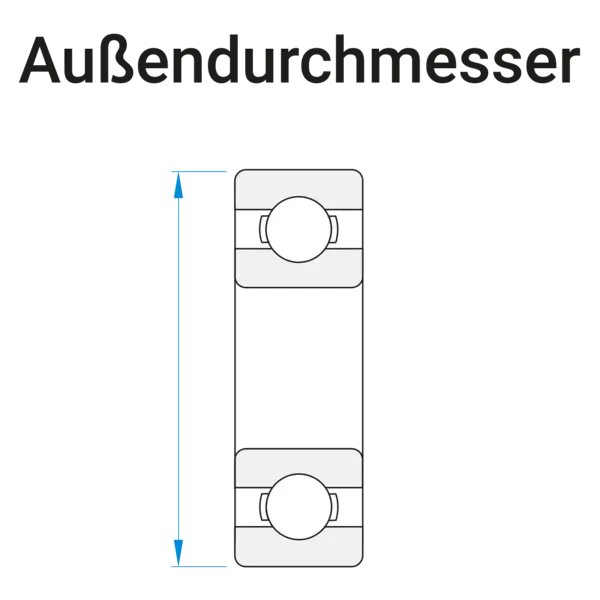

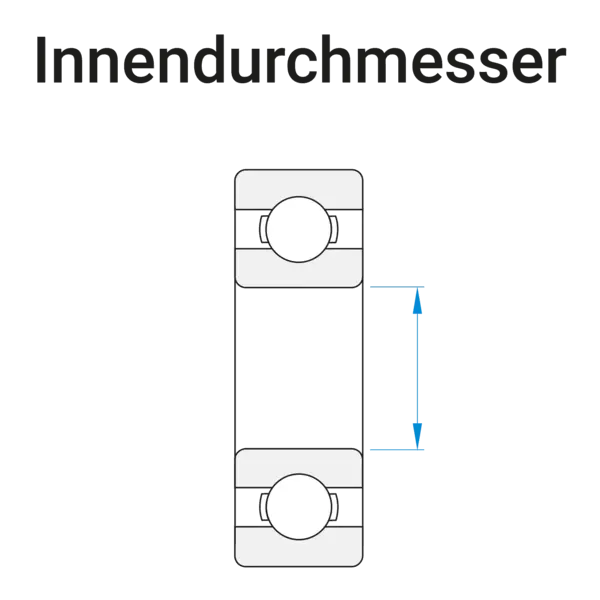

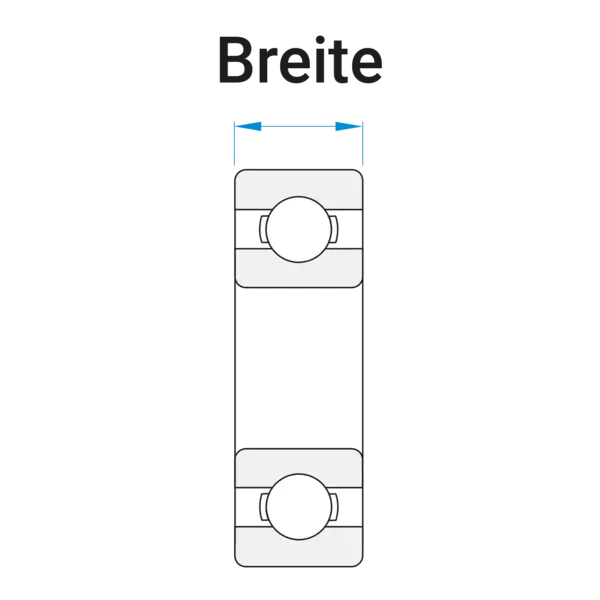

Unser Tipp: Achten Sie bei der Auswahl Ihres Kugellagers nicht nur auf die Maße, sondern auch auf den Einsatzzweck. Für Anwendungen mit hoher Drehzahl in sauberer Umgebung ist ein offenes oder Z-Lager ideal. Bei stärkerer Belastung durch Schmutz oder Feuchtigkeit bietet die RS-Variante den besseren Schutz.

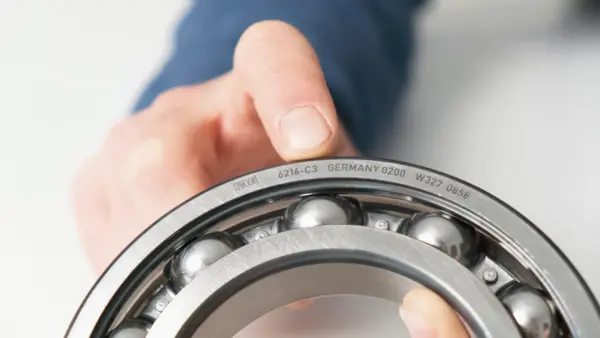

Die Standardlösung: Normale Lagerluft (CN)

In den meisten Anwendungen wird ein Lager mit normaler Lagerluft eingesetzt. Diese wird mit „CN“ abgekürzt, erscheint aber in der Regel nicht auf der Kurzbezeichnung des Lagers.
Fehlt also ein entsprechender Zusatz, können Sie davon ausgehen, dass es sich um die Standardlagerluft handelt – und das ist auch völlig ausreichend für viele klassische Einsatzbereiche.

Für besondere Präzision: Verringerte Lagerluft (C1, C2)

Soll das Lager besonders präzise arbeiten – etwa bei sehr engen Toleranzen oder minimalem Spiel – kommen Varianten mit verringerter Lagerluft zum Einsatz. Diese werden mit „C1“ oder „C2“ gekennzeichnet.
Der enge Kontakt sorgt für hohe Präzision, führt allerdings auch zu höherem Verschleiß, da die Reibung zwischen den Komponenten zunimmt.
Aus diesem Grund werden Lager mit verringerter Lagerluft nur in sehr speziellen Anwendungen verwendet.
