So finden Sie das richtige Schrägkugellager

Schrägkugellager - Typen, Funktion, Anordnung

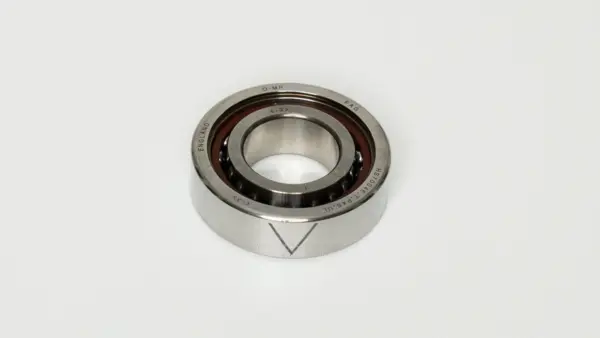

Schrägkugellager gehören zur Familie der Rillenkugellager und bieten eine besondere Eigenschaft: Sie können nicht nur radiale, sondern auch axiale Kräfte aufnehmen – also Kräfte, die quer zur Drehrichtung wirken.

Wenn Sie eine Bezeichnung auf dem Lager, der Verpackung oder in einer Teileliste finden, geben Sie diese einfach in die Suchleiste unseres Onlineshops ein. Oft führt das direkt zum passenden Produkt.

Grundlegende Eigenschaften (00:36)

Schrägkugellager sind so konstruiert, dass sie neben radialen auch axiale Belastungen aufnehmen können – das heißt, Kräfte entlang oder quer zur Welle.

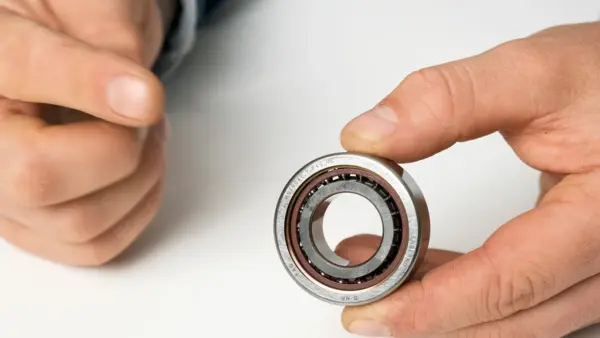

Ihr Aufbau ähnelt dem von Radialrillenkugellagern: Sie bestehen aus einem Innen- und einem Außenring, Kugeln sowie einem Käfig zur Kugelführung.

Der entscheidende Unterschied liegt in der Geometrie der Laufbahnen: Diese sind zueinander versetzt, wodurch die Kugeln bei axialer Belastung stabil abgestützt werden.

Im Vergleich dazu könnten bei normalen Rillenkugellagern ohne verstärkte Borde die Kugeln bei starker seitlicher Belastung aus der Laufbahn gedrückt werden.

Kraftrichtung und Anordnung (01:30)

Einreihige Schrägkugellager sind ausgelegt, um axiale Kräfte aus einer Richtung zusätzlich zur radialen Belastung aufzunehmen.

Der sogenannte Druckwinkel – also der Winkel, in dem die Kugelkräfte übertragen werden – ergibt sich aus den gegenüberliegenden Kontaktpunkten zwischen Kugel und Borden.
Dieser Winkel ermöglicht es, Lager paarweise einzusetzen, zum Beispiel in O- oder X-Anordnung:

• Die O-Anordnung bietet mehr Spielraum für Wärmeausdehnungen.
• Die X-Anordnung reduziert das axiale Spiel für eine höhere Präzision. Alternativ kann eine Tandem-Anordnung verwendet werden, um besonders hohe Axialkräfte aus einer Richtung aufzunehmen.

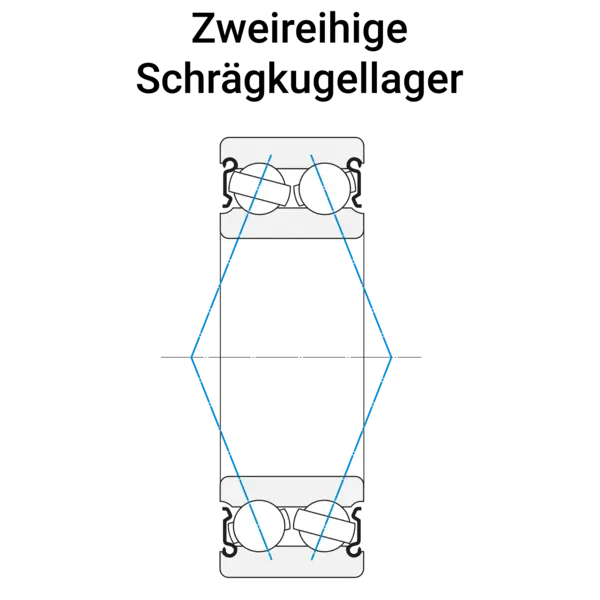

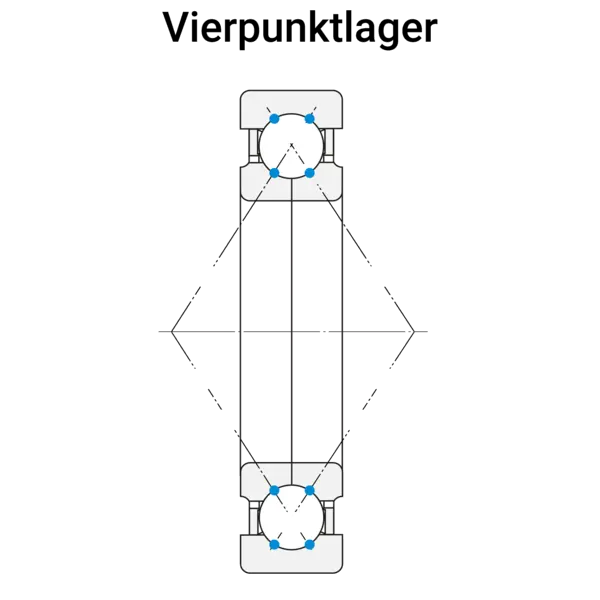

Typen von Schrägkugellagern (02:31)

Zusammenfassung (04:07)

Schrägkugellager bieten durch ihre spezielle Konstruktion eine vielseitige Lösung für unterschiedlichste Anforderungen – ob hohe Drehzahlen, starke Lasten, begrenzter Bauraum oder höchste Präzision.
Abgestimmt auf die jeweilige Kraftrichtung im Antrieb stehen unterschiedliche Bauformen zur Auswahl.

Tipp: Nutzen Sie einfach die vorhandene Lagerbezeichnung – z. B. vom Lager selbst oder der Verpackung – und geben Sie diese direkt in die Suche unseres Onlineshops ein. Dort finden Sie technische Daten wie Tragzahlen, Drehzahlen, Genauigkeitsklassen sowie mögliche Alternativen.

Jetzt entdecken:

Schrägkugellager kaufen
