Zahnriemen L (PU)
ab 27,21 €
inkl. MwSt. zzgl. Versand
Variante wählen

Zahnriemen L (PU)

Teilung 9,525 mm, weißer PU-Zahnriemen, geschlossen gefertigt, zöllige Längen und Breitenangaben

ab 27,21 €
inkl. MwSt. zzgl. Versand
ab 22,87 €
zzgl. MwSt.
Variante wählen

Eigenschaften

  • geschlossen gefertigt
  • Stahlzugträger
  • Temperaturbereich von -30°C bis + 80°C

Technische Details

MaterialPU (Polyurethan)
ProfilL
Riemenhöhe (hs)3,6 mm
Teilung (t)9,525 mm
Zahnbreite (s)4,65 mm
Zahnhöhe (ht)1,91 mm

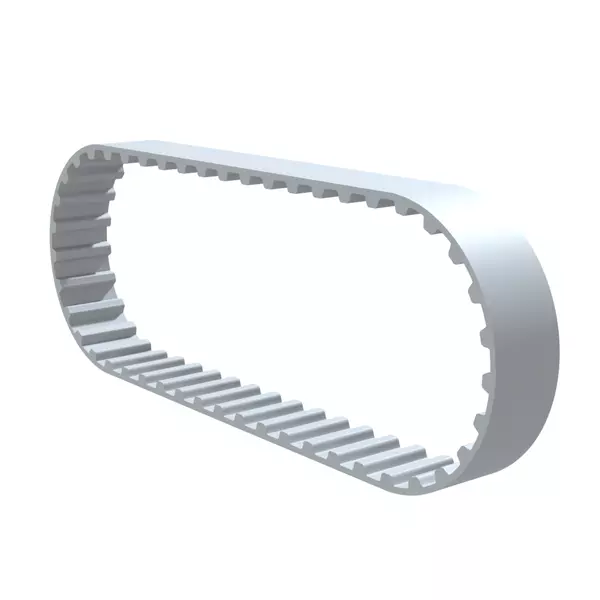

Polyurethan-Zahnriemen geschlossen gefertigt im L-Profil

Zahnriemen aus Polyurethan (PU) gewährleisten eine sehr hohe Längenstabilität sowie sehr geringen Abrieb. Das Material ist grau, milchig oder nahezu transparent. Im Vergleich zu Neopren ist Polyurethan chemikalienbeständiger.

Zahnriemen dieser Art werden in der Länge geschlossen gefertigt. Dies bedeutet, dass die Längenauswahl auf die Fertigungslängen begrenzt ist. Durch den spiralförmig eingelassenen Zugstrang ermöglicht diese Fertigungsart eine hohe Kraftübertragung.

Der bis zu 1000 mm breit gefertigte Wickel wird immer auf die von Ihnen gewünschte Breite zugeschnitten. Somit ist hier jede verfügbare Abmessung realisierbar. Bitte beachten Sie, dass wir zugeschnittene Riemen nicht wieder einlagern können, daher sind diese vom Umtausch ausgeschlossen.

Anwendungshinweis:

  • Komplett wartungsfrei
  • Gut ölbeständig
  • Bedingt kälte- und ozonbeständig
  • Temperaturbereich von -25 °C bis +80 °C

L-Profil

Das Profil eines Zahnriemens gibt Form, Größe und Abstand der Zähne an.

Zöllige Profile sind trapezförmig. Die Zahnlücken eines Zoll-Profils sind dabei größer als die Zähne selbst. Riemenlängen und -Breiten werden in Zoll angegeben. Dies gilt auch für die Riementeilung in der Profilbezeichnung. Das Komma wird bei der Längenangabe bei unterschiedlichen Profilen an unterschiedlicher Stelle gesetzt.

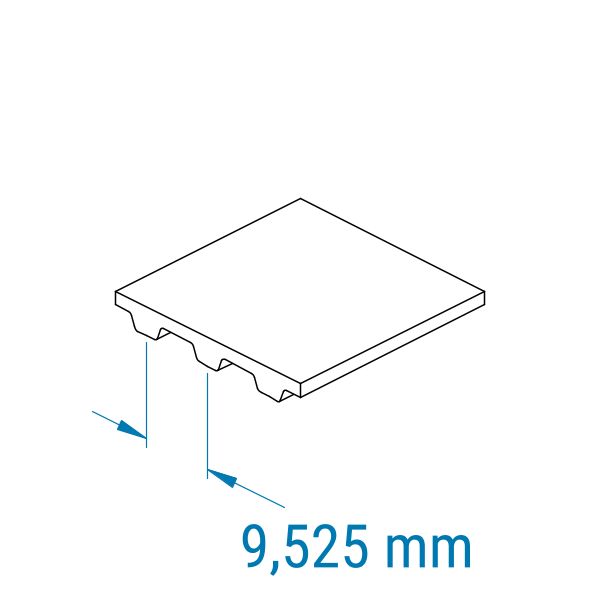

Zahnriemen im L-Profil werden in zölligen Maßen angegeben. Die Teilung Abstand von Zahnmitte zu Zahnmitte, beträgt hierbei 9,525 mm. Die Bezeichnung auf dem Riemenrücken des Zahnriemens im L-Profil gibt das Profil und die Gesamtlänge in einem zölligen Maß an. Die Riemenbreite steht meist nicht auf dem Riemen aufgedruckt.

Stahlzugträger

Die Zugträger im Zahnriemen entscheiden über die Zugkraft (Lasttrumkraft) des Riemens.

Stahlzugträger ermöglichen hohe Zugkräfte bei Zahnriemen. Durch Verdrillen erhalten die dünnen, verzinkten Zugträger eine hohe Stabilität und Zugfestigkeit. Da Stahl korrodiert, sind diese Zugträger nicht für den Einsatz im Wasser geeignet.

Breitenzuschnitt

Standard-Antriebsriemen werden alle als geschlossen gefertigte, breite Zahnwickel angeboten. Das bedeutet, dass der Zugstrang im Zahnriemen spiralförmig gewickelt und somit nicht unterbrochen ist. Hierdurch kann der Riemen große Zugkräfte aufnehmen. Jeder Riemen wird auf die von Ihnen gewünschte Breite zugeschnitten. Die Fertigung des Riemens wird in Breiten von 200-800 mm vorgenommen. Bei der Länge sind ihnen bestimmte Maße vorgegeben, aus denen sie wählen können.
