Keilriemen 5V 1250 (3175 mm Außenlänge)
44,40 €
inkl. MwSt. zzgl. Versand

CAD-Downloads

STL STEP GLB DXF

Keilriemen 5V 1250 (3175 mm Außenlänge)

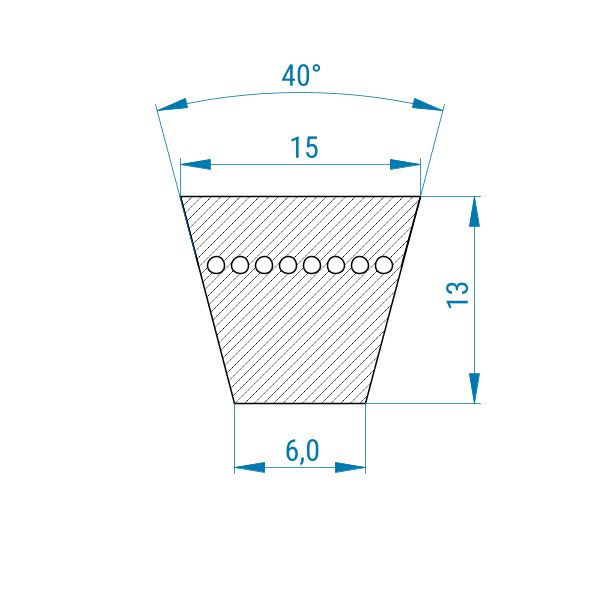

Profil: 5V | Breite: 15 mm | Höhe: 13 mm | Länge: 3175 mm (La)
Artikel-Nr: 341149

44,40 €
inkl. MwSt. zzgl. Versand
37,31 €
zzgl. MwSt.

Auf Lager

Zwischenverkauf vorbehalten.
abBruttoSie sparen
2 Stk.42,19 € 5%
5 Stk.39,96 € 10%
10 Stk.37,73 € 15%
20 Stk.35,52 € 20%
50 Stk.33,30 € 25%

Versand nach


Eigenschaften

  • antistatisch
  • geschlossen gefertigt
  • ISO 1813 (elektrisch leitfähig)
  • Mit Polyester als Zugträger
  • Temperaturbereich von -30°C bis + 70°C und bedingt bis 100°C

Technische Details

Ausführungummantelt
Breite15 mm
Flankenwinkel40 °
Gewicht617 g
Höhe13 mm

Glatte Schmalkeilriemen im Profil 5V

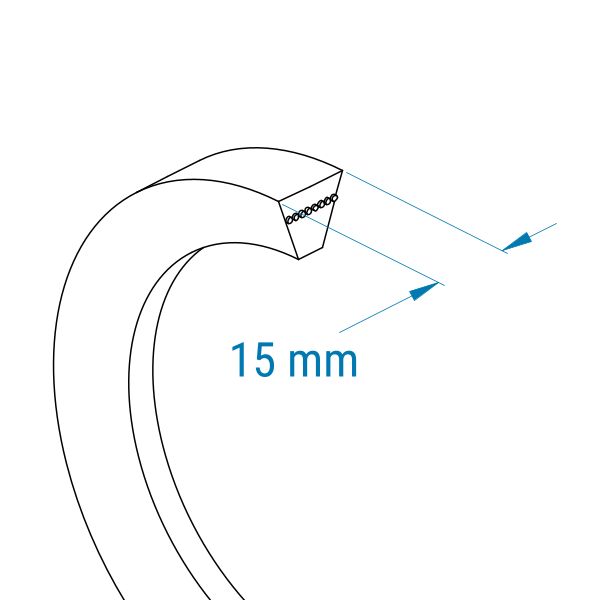

5V-Keilriemen sind glatte Schmalkeilriemen mit 15 mm Breite.
Sie werden mit der Wirklänge (Lw) angegeben.

Besondere Eigenschaften

Schmalkeilriemen sind höher als ähnliche Klassische Keilriemen.
In der Breite unterscheiden sie sich allerdings kaum. Die schmalen Riemen haben ein Höhen-Breiten-Verhältnis von 1:1,2.

Durch die größere Riemenhöhe hat der Riemen eine größere Kontaktfläche mit der Riemenscheibe.
Das vermindert die Fliehkraft. Im Gegensatz zu den klassischen Riemen kann ein Schmalkeilriemen größere Kräfte übertragen. Außerdem erreichen Schmalkeilriemen eine höhere Riemengeschwindigkeit. Allerdings haben die Riemen eine geringere Biegewilligkeit aufgrund der größeren Riemenhöhe.

Eigenschaften

Riemengeschwindigkeit bis zu 42 m/s
Die empfohlene maximale Riemengeschwindigkeit liegt mit 42 m/s bei Schmalkeilriemen deutlich höher als bei Klassischen Keilriemen (30 m/s).

Wirkungsgrad bis zu 97%
Durch den sehr großen Wirkungsgrad wird ein enorm hoher Anteil der zugeführten Energie in nutzbringende Energie umgewandelt.

Biegewechsel fb max. = 100/s (100 Mal in einer Sekunde) Hiermit wird angegeben, wie oft der Riemen in einer Sekunde gebogen und wieder gestreckt werden kann. Mit 100 Biegewechseln pro Sekunde liegen Schmalkeilriemen hier etwas über den Klassischen Keilriemen (fb max. = 80/s).

Elektrische Leitfähigkeit nach ISO 1813
Schmalkeilriemen sind elektrisch leitfähig und können somit elektrischen Strom ableiten. Die Leitfähigkeit wird anhand des spezifischen Widerstandes ermittelt und ist nach ISO 1813 genormt.

Polyesterzugträger

Die Zugträger im Keilriemen entscheiden über die Zugkraft (Lasttrumkraft) des Riemens.

Bei geringer Belastung sind Polyesterzugträger im Einsatz.
Sie ermöglichen eine hohe Biegewilligkeit und einen geringen Querschnitt. Zudem sind Polyesterzugträger für korrosive Umgebungen (bspw. chlorhaltiges Wasser) geeignet.

Wie Sie den passenden Riemen finden

Für die Bestellung eines Keilriemens sind die Maße der Breite und Länge wichtig.
Bei der Breite ist die obere Breite zu ermitteln. Diese lässt sich am besten an der Keilriemenscheibe abmessen, in der Lauffläche für den Riemen. Messen Sie hierzu oben an einer Laufrille die Breite.
Damit der Riemen reibungslos läuft ist es wichtig, dass er bündig mit der Keilriemenscheibe abschließt und nicht auf der Scheibe aufliegt, sondern von den Flanken gehalten wird.

Die Breite kann auch am Riemen direkt abgemessen werden. Allerdings weichen die Breiten der Keilriemen durch längeren Einsatz meist etwas ab.

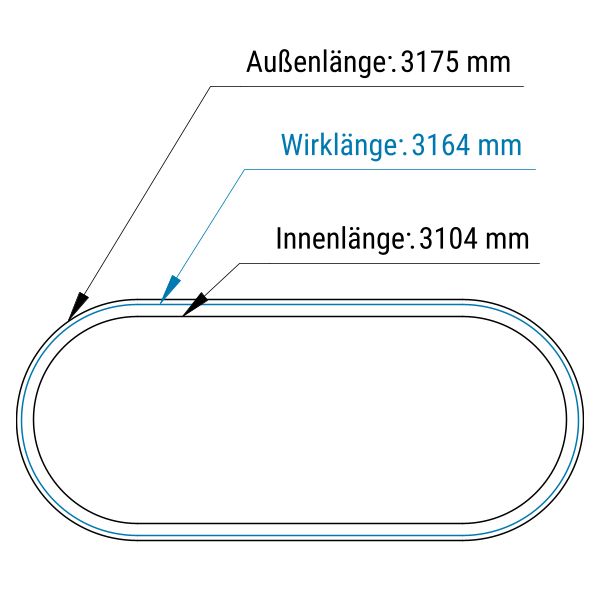

Keilriemen können mit drei verschiedenen Längen angegeben werden: Die Innenlänge (Li), die Außenlänge (La) und die Wirklänge (Lw).

Die Außenlänge wird gemessen, indem ein Maßband außen um den Riemen herum gelegt wird. Die Innenlänge ist dementsprechend durch das Anlegen des Maßbandes innen am Riemen zu ermitteln.
Die Wirklänge ist hingegen dort, wo der Riemen seitlich auf die Scheibe wirkt.
