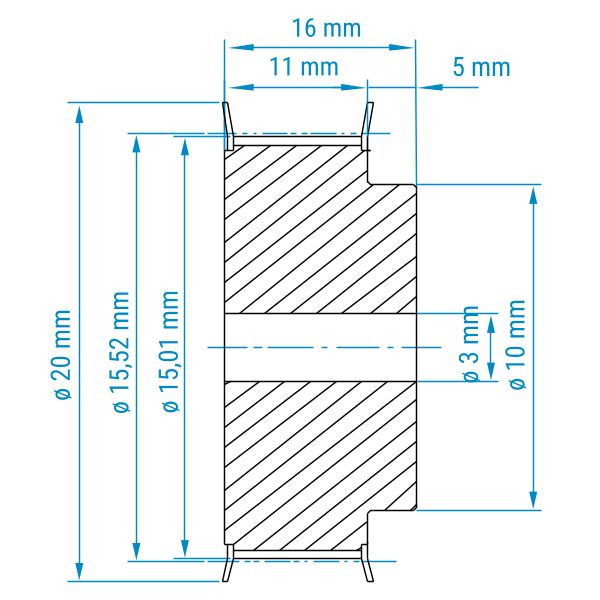

Zahnriemenscheibe 24-MXL-025

Zahnriemenscheibe im MXL-Profil

Das Profil der Zahnriemen gibt die Form, Größe und den Abstand der Zähne des Zahnriemens an.
Die Zahnriemenscheibe muss das gleiche Profil und somit auch die gleiche Teilung wie der Zahnriemen haben.

Die Zahnriemenscheiben im MXL-Profil sind somit für die Zahnriemen im MXL-Profil mit 2,032 mm Teilung einsetzbar.
Die Zähne der Zahnriemenscheibe sind trapezförmig, da das Profil der passenden Zahnriemen ebenfalls trapezförmig ist.

Die Zähne des Zahnriemens sind bei einem Zoll-Profil deutlich kleiner als die Zahnlücken.
Da der Zahnriemen in die Zahnriemenscheibe eingreifen muss, sind die Zahnlücken der Zahnriemenscheibe kleiner als die Zähne. Zahnriemen im Zoll-Profil, die auf zölligen Zahnriemenscheiben laufen, können kleiner umgelenkt werden.

Aluminium

Aluminium ist ein leichtes und langlebiges Metall, das einfach zu bearbeiten ist.
Zahnriemenscheiben aus Aluminium können zudem eloxiert werden, haben eine hohe Wärmeleitfähigkeit und sind gut elektrisch leitfähig.
Aluminium-Zahnriemenscheiben sind aufgrund ihres geringen Gewichts ideal für hohe Geschwindigkeiten.

Riemenbreite

Die angegebene Riemenbreite gibt die maximale Breite des passenden Zahnriemens an.
Die Bezeichnung der Zahnriemenscheibe beim MXL-Profil gibt immer die gesamte Breite der Scheibe an.

Die Riemenbreite ist in der Bezeichnung der Zahnriemenscheibe nicht direkt ablesbar.
Damit der Riemen nicht verklemmt und seitlich anläuft, ist die verzahnte Breite der Zahnriemenscheibe immer etwas breiter als die maximal empfohlene Riemenbreite des passenden Zahnriemens.

Zähnezahl der Zahnriemenscheiben

Die Zähnezahl der Zahnriemenscheiben ändert den Durchmesser der Zahnriemenscheiben.
Je höher die Zähnezahl, desto größer ist der Durchmesser der Scheibe.
Die Zähne des Zahnriemens müssen formschlüssig in die passende Zahnlücke des entsprechenden Profils der Zahnriemenscheibe passen.

Die Zahnriemenscheiben haben bei einer kleineren Zähnezahl Bordscheiben.
Bei einer größeren Zähnezahl sind diese nicht vorhanden, da die ausreichende Anzahl an Zähnen verhindert, dass der Riemen seitlich verrutschen kann.

Zahnriemenscheiben ab Lager vorgebohrt / angesenkt

Die Zahnriemenscheiben, die eine Vorbohrung besitzen, sind entweder mit einer kleinen Bohrung versehen oder haben eine Zentrierbohrung (angesenkt).
Vor allem kleine Zahnriemenscheiben besitzen meist keine Durchgangsbohrung.

In diesen Zahnriemenscheiben ist dann lediglich eine angekörnte Vorbohrung (Zentrierbohrung) erkennbar.
Die Zahnriemenscheiben sind meist Lagerware und können schnell geliefert werden.

Sonderbohrungsbearbeitung

Unsere Bearbeitungszeit für Zahnriemenscheiben beträgt normalerweise ca. 7-10 Werktage.
Die Scheiben können mit Bohrungen, DIN-Nuten und Befestigungsbohrungen ausgestattet werden.
Wählen Sie hierzu unter Wellenbefestigung "Fertigungsbohrung" das Passende aus.
Für größere Mengen können Sie uns gerne anfragen.

Auf Anfrage nehmen wir gerne spezielle Bearbeitungen der Riemenscheiben für Sie vor.
Hierfür benötigen wir von Ihnen eine technische Zeichnung für die Kalkulation und die exakte Bearbeitung.
Sonderscheiben können in ca. 4-6 Wochen angefertigt werden.
Mit einem Expresszuschlag können wir Kleinmengen oft auch kurzfristig liefern.
