Neopren-Zahnriemen Meterware 8M (HTD)
Eigenschaften
- offene Meterware
- Temperaturbereich von -30°C bis + 100°C
- Zugträger aus Glasfaser oder Stahl
Technische Details
| Profil | 8M (HTD) |
| Teilung (t) | 8 mm |
| Zahnhöhe (ht) | 3,4 mm |
| Riemenhöhe (hs) | 6 mm |
| Material | Neopren |
Neopren-Zahnriemen als Meterware im 8M (HTD)-Profil
Zahnriemen aus Neopren haben ein hochfestes Laufflächenschutzgewebe aus Nylon auf der Zahnseite. Das Nylongewebe schützt vor Abnutzung und stärkt die Zähne. Neopren ist sehr quellbeständig und im Vergleich zu PU (Polyurethan) witterungsbeständiger.
Meterware aus Neopren kann nicht verschweißt oder mechanisch verbunden werden. Die Riemen werden in den Riemenbreiten für Standard-Riemenscheiben angeboten und in der Länge nach Wunsch zugeschnitten. Meterware aus Neopren ist in Rollenlängen von 30 m, 60 m oder 90 m lagernd.
Eigenschaften
bedingt ölbeständig
Witterungsunempfindlich
großer Temperaturbereich
Ozonbeständig

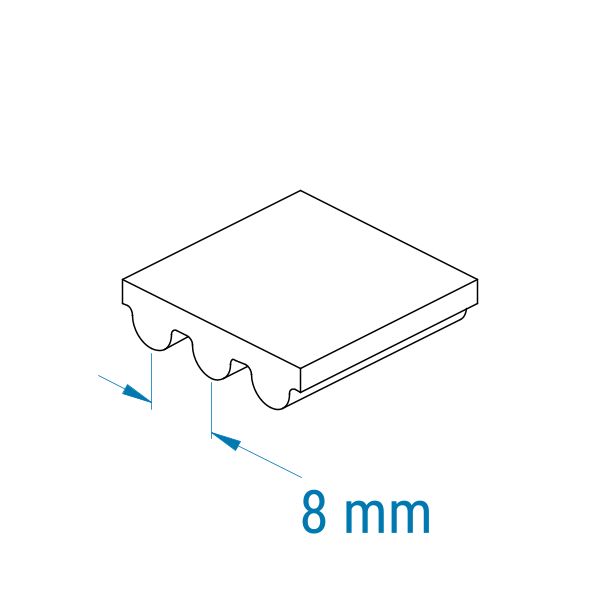

8M (HTD) (HTD)-Profil
Das Profil eines Zahnriemens gibt Form, Größe und Abstand der Zähne an.
Die Zahnform ist hier halbrund (HTD). Das HTD-Profil läuft selbstverständlich auch in HTD-Zahnriemenscheiben. Zahn und Zahnlücke sind nahezu gleich groß. Das 8M (HTD)-Profil zeigt die Teilung von 8 mm an. Die Teilung ist hierbei der Abstand von Zahnmitte zu Zahnmitte und beträgt 8 mm.
Sie haben hier die Wahl zwischen Glasfaser und Stahlzugträger
Die Zugträger im Zahnriemen bestimmen die Zugkraft (Lasttrumkraft) des Riemens.
Glasfaserzugträger
Zugträger aus Glasfaser bieten eine hohe Zugfestigkeit. Gleichzeitig verfügen sie über eine sehr gute Biegewilligkeit bei geringer Dehnung. Da Glasfaser nicht korrodiert, ist sie für den Einsatz im Wasser geeignet.
Stahlzugträger
Stahlzugträger ermöglichen hohe Zugkräfte bei Zahnriemen. Durch Verdrillen erhalten die dünnen, verzinkten Zugträger eine hohe Stabilität und Zugfestigkeit. Da Stahl korrodiert, sind diese Zugträger nicht für den Einsatz im Wasser geeignet.
Umfangskräfte bei 8M-Zahnriemen
nach Riemenbreite und Zähnezahl der Antriebsscheibe
| Riemenbreite | 22 Zähne | 26 Zähne | 30 Zähne | 34 Zähne | 38 Zähne | 44+ Zähne |
|---|---|---|---|---|---|---|
| 10 mm - Glasfaser | 313 N | 350 N | 389 N | 428 N | 458 N | 492 N |
| 15 mm - Glasfaser | 496 N | 555 N | 617 N | 679 N | 726 N | 781 N |
| 20 mm - Glasfaser | 680 N | 760 N | 845 N | 930 N | 995 N | 1070 N |
| 30 mm - Glasfaser | 1068 N | 1193 N | 1327 N | 1460 N | 1562 N | 1680 N |
| 50 mm - Glasfaser | 1979 N | 2212 N | 2459 N | 2706 N | 2895 N | 3114 N |
| 85 mm - Glasfaser | 3366 N | 3762 N | 4183 N | 4604 N | 4925 N | 5297 N |
| 10 mm - Stahl | 422 N | 472 N | 525 N | 578 N | 618 N | 665 N |
| 15 mm - Stahl | 670 N | 749 N | 833 N | 917 N | 980 N | 1055 N |
| 20 mm - Stahl | 918 N | 1026 N | 1141 N | 1256 N | 1343 N | 1445 N |
| 30 mm - Stahl | 1441 N | 1611 N | 1791 N | 1972 N | 2109 N | 2269 N |
| 50 mm - Stahl | 2671 N | 2986 N | 3320 N | 3655 N | 3908 N | 4205 N |
| 85 mm - Stahl | 4544 N | 5079 N | 5648 N | 6217 N | 6648 N | 7153 N |
Zuschnittsware
Dieser Riemen wird in den von Ihnen gewünschten Maßen zugeschnitten. Bitte beachten Sie: Aufgrund des Zuschnitts sind diese Riemen vom Widerrufsrecht ausgeschlossen, da sie nicht wieder eingelagert werden können.
