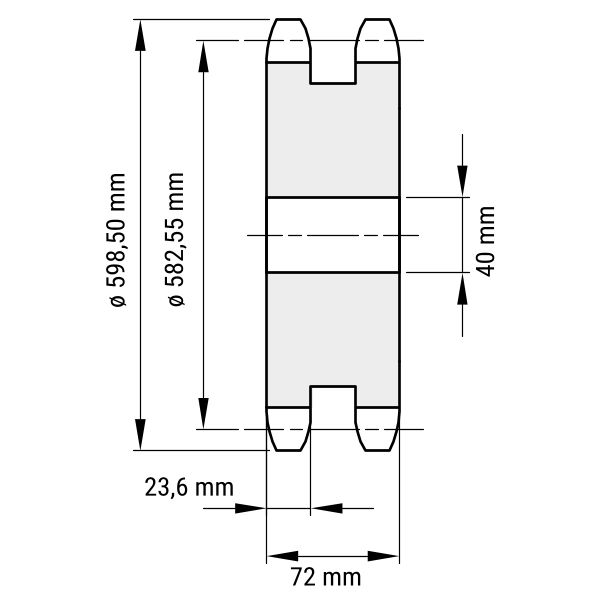

Kettenradscheibe zweifach 24B-2 / 48 Zähne

Das 24B-Profil (1 1/2″ × 1″)

Mit 38,1 mm Teilung ist diese Baugröße für Schwerlastanwendungen ausgelegt. Sie wird z. B. im Bergbau, in der Schüttgutförderung oder in großen Antriebsanlagen eingesetzt, wo hohe Kräfte sicher übertragen werden müssen.

Kettenradscheiben für kleinen Bauraum

Kettenradscheiben haben keine Nabe und sind daher ideal bei geringem Bauraum und für einfache Umlenkungen.
Im Vergleich zu Kettenrädern mit Nabe übertragen Kettenradscheiben geringere Kräfte.

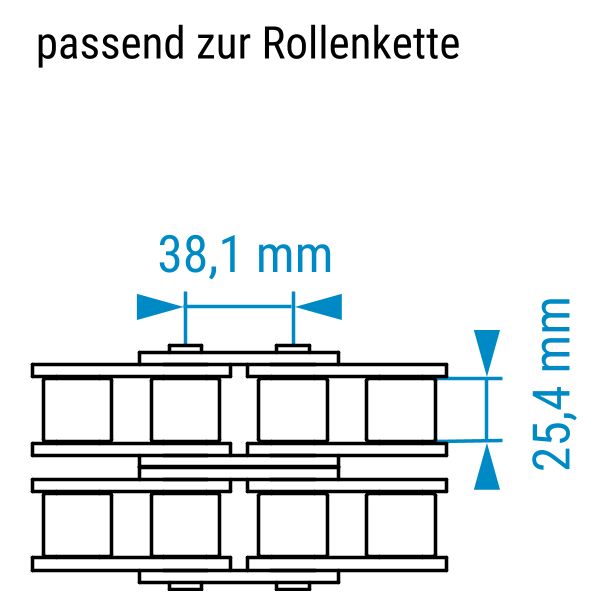

Für Rollenketten und Förderketten im Profil 24B

Achten Sie bei Ihrer Bestellung darauf, dass die Profilbezeichnungen von Kette und Kettenradscheibe übereinstimmen.

Wählen Sie oben die gewünschte Zähnezahl und Variante aus, um die perfekt passende Kettenradscheibe für Ihren Kettenantrieb zu erhalten.

Material

Diese Kettenradscheiben sind fast immer aus Stahl C45 gefertigt.
Ausnahmen sind sehr große Scheiben, die abweichend aus einer Eisenlegierung gefertigt werden.

Dank der hochwertigen Materialien in Industriequalität sind sie besonders langlebig.

Befestigung

Scheiben können mittels einer Pressverbindung oder DIN-Nut auf einer Welle montiert werden.

1. Pressverbindung: Die Kettenradscheibe wird erwärmt und anschließend über die Welle geschoben. Die Pressverbindung entsteht beim Erkalten der Scheibe; sie sitzt dann fest auf der Welle.
2. DIN-Nut: Kettenradscheiben können mit einer DIN-Nut versehen werden. Mithilfe dieser wird die Scheibe auf der Antriebswelle verklemmt.

Ausführungen

Rollenketten im 24B-Profil sind als einfache (simplex), zweifache (duplex) und dreifache (triplex) Varianten erhältlich.
Das bedeutet, dass sie für Kettenräder oder Kettenradscheiben mit einem bis drei Zahnkränzen eingesetzt werden können.

Es gilt: Mit zunehmender Reihenanzahl steigt die Zugkraft der Kette.
Vor allem bei kleinen Durchmessern der Kettenräder und Kettenradscheiben sind Mehrfachketten empfehlenswert.
