Kettenräder 06B (3/8" x 7/32") mit Wunschbohrung, Nut und Gewinde Variante wählen

Kettenräder 06B (3/8" x 7/32") mit Wunschbohrung, Nut und Gewinde

Variante

Eigenschaften

  • 2 Stellschraubengewinde
  • Ab Lager, fertig bearbeitet
  • induktionsgehärtete Zähne (HRc 50)
  • Nut nach DIN 6885

Technische Details

Profil06B
Rollenbreite3,00 mm
Teilung (t)9,525 mm
Zahnhöhe (ht)8,2 mm

Das 06B-Profil (3/8″ × 7/32″)

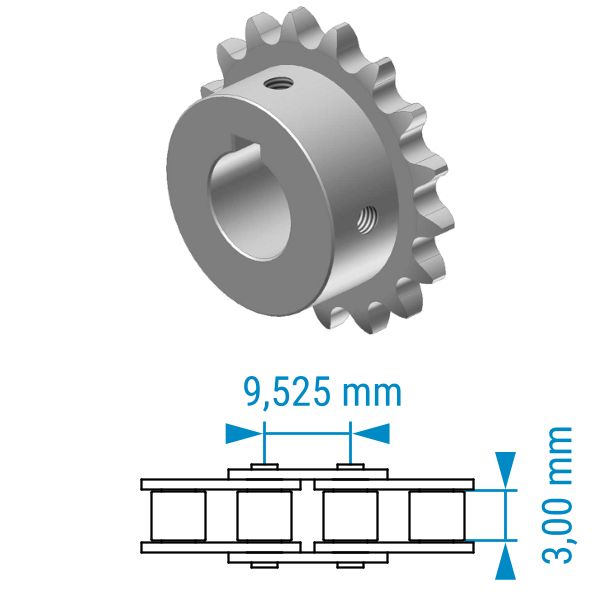

Technische Zeichnung einer Rollenkette in mit bemaßten Abständen der Teilung im 06B-Profil nach DIN

06B ist das am häufigsten verwendete kleine Kettenprofil mit Teilung 9,525 mm und ist immer mit geraden Laschen ausgeführt. Es verbindet kompakte Bauweise mit stabiler Kraftübertragung, ideal für beengte Förderanlagen.

Kettenrad mit Loch und Gewinde, mit HRC50-Label im Bild unten links, das gehärtete Zähne zeigt.

Kettenräder einbaufertig mit Nut und Befestigungsbohrungen im Profil 06B

Wählen Sie den gewünschten Bohrungsdurchmesser und Sie erhalten ein einbaufertiges Kettenrad mit gehärteten Zähnen.
Die Kettenräder sind passend für Rollenketten und Förderketten im Profil 06B und zeichnen sich durch ihre hochwertige Industriequalität aus.

Stählernes Kettenrad mit gehärteten Zähnen, Nut und Gewindebohrung; Detailansicht zeigt Zahnprofil mit HRC 50 Härte.

Material

Diese Kettenräder verfügen über gehärtete Zähne (HRC50).
Im Vergleich zu den Rädern mit Zähnen aus ungehärtetem Stahl sind sie noch robuster und langlebiger. Zudem sorgen sie für eine gesteigerte Kraftübertragung.

Das Grundmaterial Stahl C45 wird hierzu induktiv gehärtet.
Hierdurch erreichen die Zähne des Kettenrads eine hohe Dauerfestigkeit und sind deutlich verschleißärmer.

Ausführungen

Rollenketten im 06B-Profil sind als einfache (simplex) und zweifache (duplex) Variante erhältlich.
Das bedeutet, dass sie für Kettenräder oder Kettenradscheiben mit ein bis zwei Zahnkränzen eingesetzt werden können.

Es gilt: Durch die Anzahl der Reihen erhöht sich die Zugkraft der Kette.
Vor allem bei kleinen Durchmessern der Kettenräder und Kettenradscheiben sind Mehrfachketten empfehlenswert.

Rollenketten im anderen Profil gibt es auch als Dreifachketten.
