Verschweißte Zahnriemen 5M (PU) Variante wählen

Verschweißte Zahnriemen 5M (PU)

Teilung 5 mm, weißer PU-Zahnriemen
Bitte geben Sie einen Wert zwischen 735 mm und 100000 mm ein.
Polyamidgewebe


Eigenschaften

  • offene Meterware
  • Temperaturbereich von -30°C bis + 80°C
  • Zugträger aus Stahl

Technische Details

MaterialPU (Polyurethan)
Profil5M (HTD)
Teilung (t)5 mm
Zahnhöhe (ht)1,9 mm

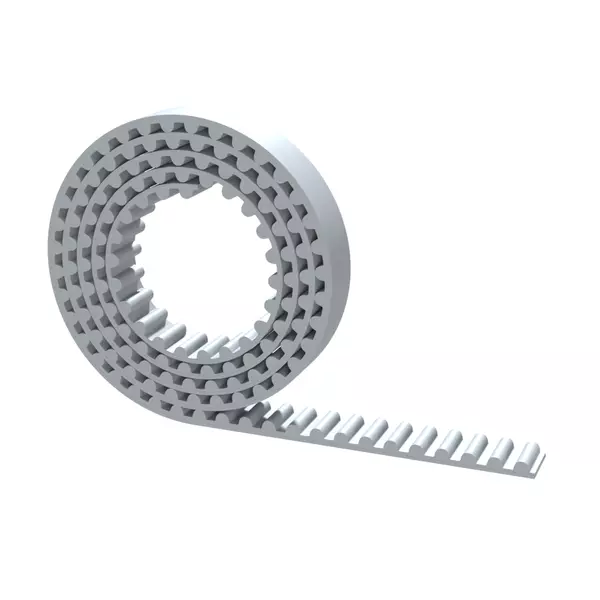

PU-Zahnriemen Meterware im 5M-Profil

Zahnriemen aus Polyurethan (PU) gewährleisten eine sehr hohe Längenstabilität sowie sehr geringen Abrieb. Das Material ist grau, milchig oder nahezu transparent. Im Vergleich zu Neopren ist Polyurethan chemikalienbeständiger.

Zahnriemen dieser Art werden als Rollenware gefertigt und auf Länge und Breite zugeschnitten. Dies bedeutet, dass die Längenauswahl frei wählbar ist. Für Linearantriebe werden diese Riemen als offene Meterware verwendet und als verschweißte Riemen meist für Transportanwendungen.

Meterware aus thermoplastischem PU (Polyurethan) kann beliebig in der Länge verschweißt werden. Meterware-Zahnriemen werden sowohl auf die Breite als auch auf Ihr gewünschtes Längenmaß zugeschnitten. Die Rollenware ist in bis zu 100 m Länge und 6 - 300 mm Breite verfügbar.

Verschweißte Meterware

PU-Meterware kann auch in beliebiger Länge geschlossen geliefert werden. Hierzu stanzen wir die Zahnriemen-Enden und verschweißen diese anschließend. Verschweißte Riemen verfügen über ca. 50 % der Zugkraft von geschlossen gefertigten Riemen.

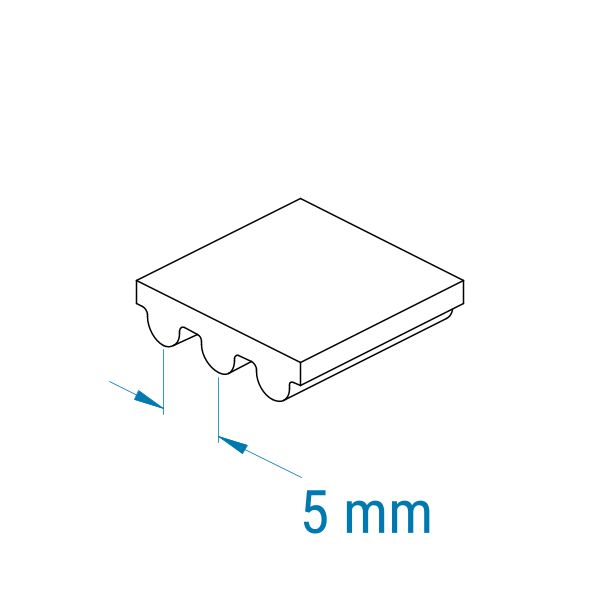

5M (HTD)-Profil

Das Profil eines Zahnriemens gibt Form, Größe und Abstand der Zähne an.

Die Zahnform ist hier halbrund (HTD) Das HTD-Profil läuft selbstverständlich auch in HTD-Zahnriemenscheiben. Zahn und Zahnlücke sind nahezu gleich groß. Das 5M Profil zeigt die Teilung von 5 mm an. Die Teilung ist hierbei der Abstand von Zahnmitte zu Zahnmitte und beträgt 5 mm.

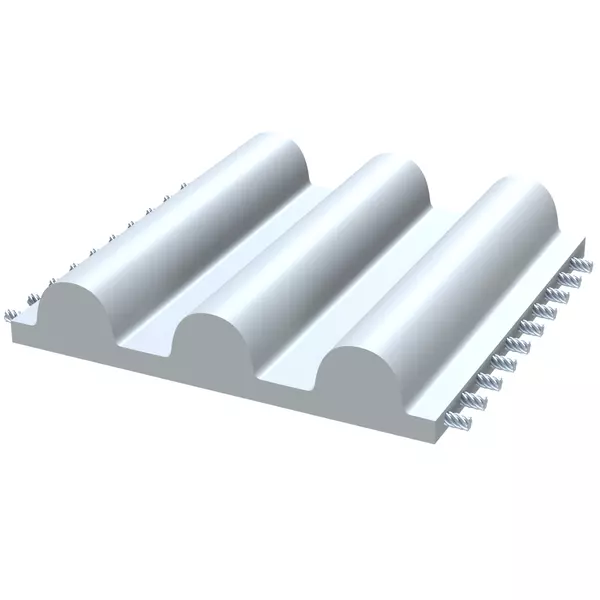

Stahlzugträger

Die Zugträger im Zahnriemen entscheiden über die Zugkraft (Lasttrumkraft) des Riemens.

Stahlzugträger ermöglichen hohe Zugkräfte bei Zahnriemen. Durch Verdrillen erhalten die dünnen, verzinkten Zugträger eine hohe Stabilität und Zugfestigkeit. Da Stahl korrodiert, sind diese Zugträger nicht für den Einsatz im Wasser geeignet.

Polyamidgewebe

Gewebe aus Polyamid dient der Reibungs- und Geräuschreduzierung. Das Polyamidgewebe befindet sich als zusätzliche Beschichtung auf dem Riemen. Es kann auf der Zahnseite und/oder dem Zahnrücken eines Zahnriemens sein.

Sie habe hier die Wahl zwischen drei verschiedenen Varianten

PAZ - Polyamidgewebe auf Zahnseite

PAZ = Polyamidgewebe auf Zahnseite

Zahnriemen mit PAZ werden meist benötigt, wenn deren Zahnseite beim Betrieb auf einer Fläche aufliegt. Außerdem wird PAZ beim Betrieb von Null-Lücke-Zahnriemenscheiben (Sonderanfertigung) empfohlen. Durch das PA-Gewebe reduzieren sich Reibung und Geräuschbildung.

PAR - Polyamidgewebe auf dem Riemenrücken

PAR = Polyamidgewebe auf Rückseite

Zahnriemen mit PAR werden meist benötigt, wenn deren Riemenrücken beim Betrieb auf einer Fläche aufliegt. Durch das PA-Gewebe reduzieren sich Reibung und Geräuschbildung.

PAZ/PAR - Polyamidgewebe auf Zahnseite und dem Riemenrücken

PAZ = Polyamidgewebe auf Zahnseite

PAR = Polyamidgewebe auf Rückseite

Zahnriemen mit PAZ und PAR werden meist benötigt, wenn die Zahnseite und der Riemenrücken beim Betrieb auf einer Fläche aufliegen. Durch das PA-Gewebe reduzieren sich Reibung und Geräuschbildung.

Zuschnittsware

Dieser Riemen wird auf die von Ihnen gewünschten Maße zugeschnitten. Bitte beachten Sie, das diese Riemen aufgrund des Zuschnitts vom Widerrufsrecht ausgeschlossen sind, da diese nicht wieder eingelagert werden können.
