Verschweißte Zahnriemen 14M (PU)
Eigenschaften
- offene Meterware
- Temperaturbereich von -30°C bis + 80°C
- Zugträger aus Stahl
Technische Details
Material | PU (Polyurethan) |
Profil | 14M (HTD) |
Teilung (t) | 14 mm |
Zahnhöhe (ht) | 6 mm |
PU-Zahnriemen Meterware im 14M-Profil
Zahnriemen aus Polyurethan (PU) gewährleisten eine sehr hohe Längenstabilität sowie sehr geringen Abrieb. Das Material ist grau, milchig oder nahezu transparent. Im Vergleich zu Neopren ist Polyurethan chemikalienbeständiger.
Zahnriemen dieser Art werden als Rollenware gefertigt und auf Länge und Breite zugeschnitten. Dies bedeutet, dass die Längenauswahl frei wählbar ist. Für Linearantriebe werden diese Riemen als offene Meterware verwendet und als verschweißte Riemen meist für Transportanwendungen.
Meterware aus thermoplastischem PU (Polyurethan) kann beliebig in der Länge verschweißt werden. Meterware-Zahnriemen werden sowohl auf die Breite als auch auf Ihr gewünschtes Längenmaß zugeschnitten. Die Rollenware ist in bis zu 100 m Länge und 6 - 300 mm Breite verfügbar.
Verschweißte Meterware
PU-Meterware kann auch in beliebiger Länge geschlossen geliefert werden. Hierzu stanzen wir die Zahnriemen-Enden und verschweißen diese anschließend. Verschweißte Riemen verfügen über ca. 50 % der Zugkraft von geschlossen gefertigten Riemen.

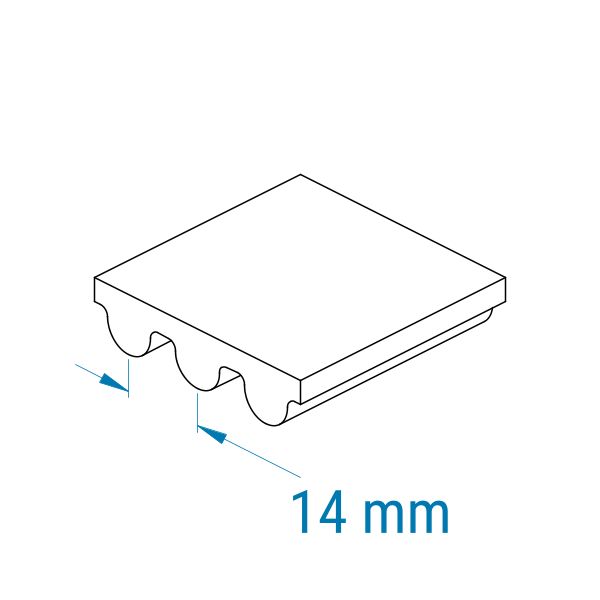

14M (HTD)-Profil
Das Profil eines Zahnriemens gibt Form, Größe und Abstand der Zähne an.
Die Zahnform ist hier halbrund (HTD) Das HTD-Profil läuft selbstverständlich auch in HTD-Zahnriemenscheiben. Zahn und Zahnlücke sind nahezu gleich groß. Das 14M Profil zeigt die Teilung von 14 mm an. Die Teilung ist hierbei der Abstand von Zahnmitte zu Zahnmitte und beträgt 14 mm.
Stahlzugträger
Die Zugträger im Zahnriemen entscheiden über die Zugkraft (Lasttrumkraft) des Riemens.
Stahlzugträger ermöglichen hohe Zugkräfte bei Zahnriemen. Durch Verdrillen erhalten die dünnen, verzinkten Zugträger eine hohe Stabilität und Zugfestigkeit. Da Stahl korrodiert, sind diese Zugträger nicht für den Einsatz im Wasser geeignet.
Polyamidgewebe
Gewebe aus Polyamid dient der Reibungs- und Geräuschreduzierung. Das Polyamidgewebe befindet sich als zusätzliche Beschichtung auf dem Riemen. Es kann auf der Zahnseite und/oder dem Zahnrücken eines Zahnriemens sein.
Sie habe hier die Wahl zwischen drei verschiedenen Varianten
PAZ - Polyamidgewebe auf Zahnseite
PAZ = Polyamidgewebe auf Zahnseite
Zahnriemen mit PAZ werden meist benötigt, wenn deren Zahnseite beim Betrieb auf einer Fläche aufliegt. Außerdem wird PAZ beim Betrieb von Null-Lücke-Zahnriemenscheiben (Sonderanfertigung) empfohlen. Durch das PA-Gewebe reduzieren sich Reibung und Geräuschbildung.
PAR - Polyamidgewebe auf dem Riemenrücken
PAR = Polyamidgewebe auf Rückseite
Zahnriemen mit PAR werden meist benötigt, wenn deren Riemenrücken beim Betrieb auf einer Fläche aufliegt. Durch das PA-Gewebe reduzieren sich Reibung und Geräuschbildung.
PAZ/PAR - Polyamidgewebe auf Zahnseite und dem Riemenrücken
PAZ = Polyamidgewebe auf Zahnseite
PAR = Polyamidgewebe auf Rückseite
Zahnriemen mit PAZ und PAR werden meist benötigt, wenn die Zahnseite und der Riemenrücken beim Betrieb auf einer Fläche aufliegen. Durch das PA-Gewebe reduzieren sich Reibung und Geräuschbildung.
Zuschnittsware
Dieser Riemen wird auf die von Ihnen gewünschten Maße zugeschnitten. Bitte beachten Sie, das diese Riemen aufgrund des Zuschnitts vom Widerrufsrecht ausgeschlossen sind, da diese nicht wieder eingelagert werden können.
