Standard-Linearkugellager

Standardlinearkugellager für die meisten Anwendungsfälle

Der Außenmantel der Linearkugellager besteht aus Wälzlagerstahl, der Käfig aus Kunststoff. Die Abstreifdichtung ist auf den Deckring aufvulkanisiert.

Hierdurch wird eine hochdichte Verbindung zwischen dauerelastischem Profil und dem glatten Außenmantel erzielt.

Kostengünstiges Standard-Kugellager.

Die LME-Standardkugellager haben keinen Winkelfehlerausgleich, da sie nicht über Laufplatten verfügen. Sie bestehen aus Vollmetall und können ohne Dichtungen auch in Hochtemperaturbereichen (oft bis zu 200 °C) eingesetzt werden.

Offene Kugellager werden auf Tragschienen (Wellen mit Wellenunterstützung) eingesetzt.

Vorteile

• können ohne Dichtungen auch in Hochtemperaturbereichen (oft bis zu 200 °C) eingesetzt werden.

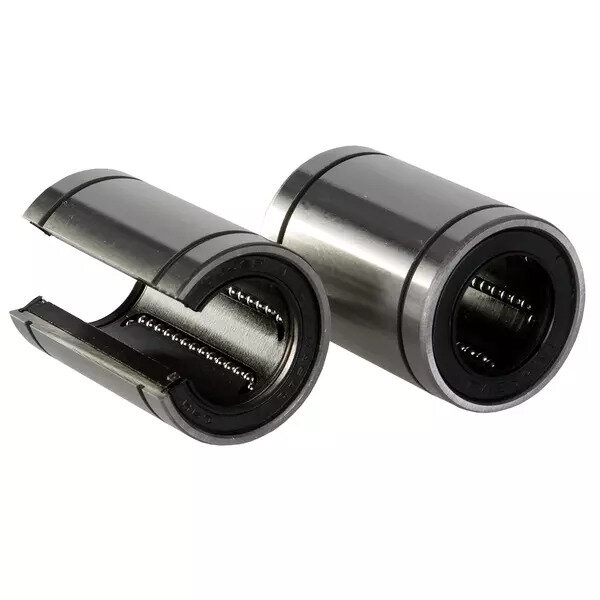

Ausführung

geschlossen (Standard)
Die geschlossene Ausführung ist der Standard und eignet sich für frei hängende Wellen.

offen (für Tragschienen)
Die offene Ausführung ist für Tragschienen (Wellen mit Wellenunterstützung) geeignet.

Maße

Innen
Das Innenmaß gibt den inneren Durchmesser des Lagers an und entspricht dem Wellendurchmesser.

Außen
Das Außenmaß bezeichnet den äußeren Durchmesser des Lagers und entspricht dem Innendurchmesser des Lineargehäuses.

Länge
Das Längenmaß gibt an, wie viel axialen Platz das Lager auf der Welle einnimmt.
