SKF Rillenkugellager Lagerreihe 619

Lagerreihe 619 – Dünnringlager, leichte Reihe

Lager der Lagerreihe 619 sind etwas robuster als 618, aber weiterhin sehr kompakt. Durch die schmale und leichte Bauform haben die Lager ein geringes Gewicht und kompakte Abmessungen. Sie sind geeignet für einen platzsparenden Einbau in radialer und axialer Richtung. Einsatz in präzisen mechanischen Systemen mit leichter Belastung und hohen Drehzahlen.

Abdichtungsarten

Diese SKF Rillenkugellager sind mit verschiedenen Abdichtungsarten erhältlich, die je nach Einsatzbedingungen optimalen Schutz bieten.

Jede Variante ist auf unterschiedliche Anforderungen hinsichtlich Drehzahl, Schutzwirkung und Reibungsverlust abgestimmt und beeinflusst Wartungsbedarf sowie Energieeffizienz maßgeblich.

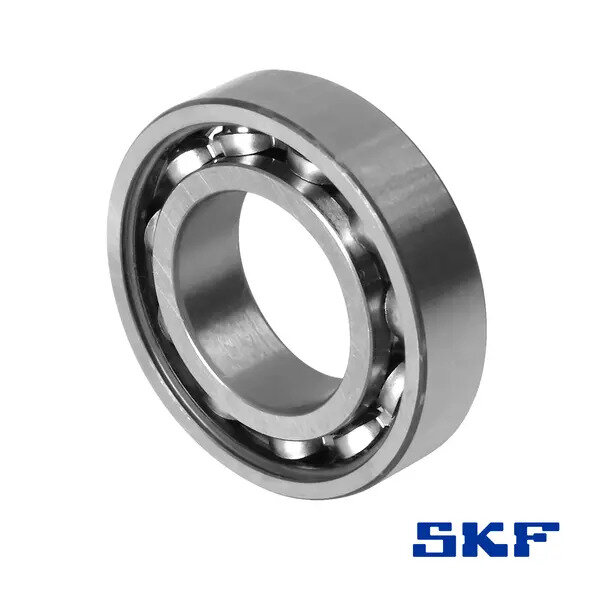

Offene Ausführung – ohne Dichtung

SKF Kugellager in offener Ausführung haben weder Dichtungen noch Deckscheiben. Dadurch sind die Laufbahnen und Wälzkörper frei zugänglich, was eine einfache Nachschmierung ermöglicht. Sie eignen sich ideal für geschlossene oder bereits geschmierte Gehäusesysteme. Der Wegfall der Dichtungen reduziert die Reibung und erlaubt dadurch höhere Drehzahlen.

Berührungsdichtung – maximaler Schutz

SKF Rillenkugellager mit beidseitiger Berührungsdichtung verfügen über integrierte Gummidichtungen, die direkt auf dem Innenring schleifen. Somit ist ein voller Dichtkontakt am Innenring gewährleistet und das Kugellager hat eine sehr gute Dichtwirkung. Dadurch wird ein effektiver Schutz gegen Schmutz, Feuchtigkeit und Fremdpartikel geboten.
Besonders geeignet sind diese Lager daher für staubige Umgebungen oder leichten Feuchtigkeitskontakt. Sie sind in einem Temperaturbereich von –40 °C bis +100 °C (kurzzeitig bis +120 °C) einzusetzen.

Dichtscheiben – berührungslose Metallabdeckung

SKF Rillenkugellager mit Dichtscheiben besitzen berührungslose Metallscheiben, die fest im Außenring montiert sind und einen schmalen Spalt zum Innenring lassen. Diese Ausführung bietet Basisschutz vor grobem Staub und Spritzwasser, ohne dass zusätzliche Reibung entsteht. Sie sind bis zu einer Betriebstemperatur von ca. +120 °C geeignet.

Berührungsfreie Dichtung – reibungsfreier Leichtlauf

SKF Rillenkugellager mit berührungsfreier Dichtung verfügen über eine elastomerbeschichtete Dichtscheibe, die ohne direkten Kontakt zum Innenring montiert ist. Sie sind für sehr hohe Drehzahlen geeignet. Der Temperaturbereich liegt bei –30 °C bis +100 °C.

Lagerluft

CN – normale Lagerluft

Lager mit CN entsprechen der Standardlagerluft gemäß DIN ISO 5753-1. Sie bieten ein ausgewogenes Spiel zwischen Innen- und Außenring, was universell einsetzbar ist – etwa bei Normalklima, Standardpassungen und gleichmäßiger Belastung.

C3 – erhöhte Lagerluft

Rillenkugellager mit C3 Lagerluft weisen ein größeres internes Radialspiel auf als CN. Dies ist vorteilhaft bei thermischer Ausdehnung der Wellen oder bei Anwendungen mit erhöhter Drehzahl. Die zusätzliche Lagerluft verhindert einen zu straffen Lauf und schützt vor frühzeitigem Lagerausfall. Oft eingesetzt bei Elektromotoren, Getrieben oder Hochdrehzahlanwendungen.

Auswahl zwischen Wälzlagerstahl und Edelstahl

Wälzlagerstahl

Lager mit Wälzkörper aus Wälzlagerstahl (100Cr6) sind verschleißfest und temperaturstabil. Sie bieten ausgezeichnete Laufeigenschaften bei hohen Drehzahlen und konstanter Belastung. Diese Ausführung eignet sich ideal für industrielle Standardanwendungen mit kontrollierten Umgebungsbedingungen und guter Schmierung.

Edelstahl

Lager mit Edelstahlwälzkörpern (AISI 440C) bieten erhöhte Korrosionsbeständigkeit gegenüber Feuchtigkeit, Reinigungsmitteln und schwach aggressiven Chemikalien. Sie sind ideal für Anwendungen in der Lebensmittel-, Pharma- oder Medizintechnik sowie bei feuchter oder wechselnder Umgebung. Bei gleichzeitig hoher Reinheit und Festigkeit ermöglichen sie zuverlässigen Betrieb auch unter hygienisch sensiblen Bedingungen.

DIN 625 / ISO 15

SKF Rillenkugellager entsprechen der ISO 15 sowie der entsprechenden DIN 625. Diese Normen definieren die grundlegenden Abmessungen, Toleranzen und Bauformen für metrische Rillenkugellager. Sie gewährleisten Austauschbarkeit, Kompatibilität und definierte Qualitätsanforderungen weltweit.
