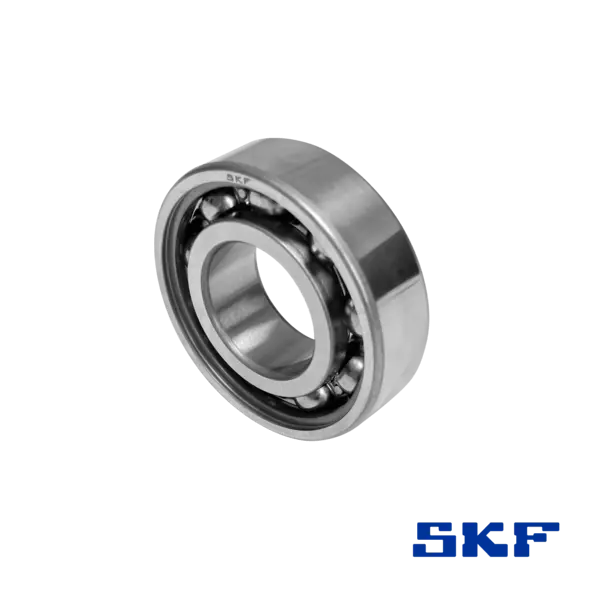

SKF Miniaturkugellager

Miniaturkugellager

Diese kleinen Lager mit Bohrungsdurchmessern ab 1 mm zeichnen sich durch geringe Abmessungen, hohe Laufgenauigkeit und lange Lebensdauer aus.
Sie sind für Anwendungen konzipiert, in denen nur minimaler Einbauraum zur Verfügung steht, jedoch eine präzise Lagerung und ein zuverlässiger Lauf erforderlich sind.
Sie kommen typischerweise in Kleingeräten, Präzisionsgetrieben oder Elektromotoren zum Einsatz und ermöglichen einen zuverlässigen Betrieb auf engstem Raum.
Damit sind sie ideal für Anwendungen mit hohen Anforderungen an Bauraum, Gewicht und Präzision.

Abdichtungsarten

Diese SKF Rillenkugellager sind mit verschiedenen Abdichtungsarten erhältlich, die je nach Einsatzbedingungen optimalen Schutz bieten.

Jede Variante ist auf die Anforderungen hinsichtlich Drehzahl, Schutzwirkung und Reibungsverlust abgestimmt und beeinflusst den Wartungsbedarf sowie die Energieeffizienz maßgeblich.

Offene Ausführung – ohne Dichtung

SKF Kugellager in offener Ausführung haben weder Dichtungen noch Deckscheiben. Dadurch sind die Laufbahnen und Wälzkörper frei zugänglich, was eine einfache Nachschmierung ermöglicht. Sie eignen sich ideal für geschlossene oder bereits geschmierte Gehäusesysteme. Der Wegfall der Dichtungen reduziert die Reibung und erlaubt dadurch höhere Drehzahlen.

Berührungsdichtung – maximaler Schutz

SKF Rillenkugellager mit beidseitiger Berührungsdichtung verfügen über integrierte Gummidichtungen, die direkt auf dem Innenring schleifen. Damit ist ein vollständiger Dichtkontakt am Innenring gewährleistet, und das Kugellager erreicht eine sehr gute Dichtwirkung. Das bietet einen effektiven Schutz gegen Schmutz, Feuchtigkeit und Fremdpartikel. Besonders geeignet sind diese Lager daher für staubige Umgebungen oder leichten Feuchtigkeitskontakt. Sie sind in einem Temperaturbereich von –40 °C bis +100 °C (kurzzeitig bis +120 °C) einzusetzen.

Dichtscheiben – berührungslose Metallabdeckung

SKF Rillenkugellager mit Dichtscheiben besitzen berührungslose Metallscheiben, die fest im Außenring montiert sind und einen schmalen Spalt zum Innenring lassen. Diese Ausführung bietet Basisschutz vor grobem Staub und Spritzwasser, ohne dass zusätzliche Reibung entsteht. Sie sind bis zu einer Betriebstemperatur von ca. +120 °C geeignet.

Reibungsarme Dichtung – Effizienz und Schutz kombiniert

SKF Rillenkugellager mit reibungsarmer Dichtung bieten zuverlässigen Schutz bei deutlich geringerer Reibung. Die Dichtlippe liegt nur leicht am Innenring an oder ist so geformt, dass die Reibung minimal bleibt. Das sorgt für eine längere Lebensdauer, geringere Betriebstemperaturen und effektiven Schutz vor Feuchtigkeit und Schmutz. Der Einsatztemperaturbereich reicht von –30 °C bis +100 °C.

Berührungsfreie Dichtung – reibungsfreier Leichtlauf

SKF Rillenkugellager mit berührungsfreier Dichtung verfügen über eine elastomerbeschichtete Dichtscheibe, die ohne direkten Kontakt zum Innenring montiert ist. Sie sind für sehr hohe Drehzahlen geeignet. Der zulässige Temperaturbereich liegt zwischen –30 °C und +100 °C.

Lagerluft

CN – normale Lagerluft

Lager mit CN entsprechen der Standardlagerluft gemäß DIN ISO 5753-1. Sie bieten ein ausgewogenes Spiel zwischen Innen- und Außenring, was universell einsetzbar ist – etwa bei Normalklima, Standardpassungen und gleichmäßiger Belastung.

C3 – erhöhte Lagerluft

Rillenkugellager mit C3 Lagerluft weisen ein größeres internes Radialspiel auf als CN. Dies ist vorteilhaft bei thermischer Ausdehnung der Wellen oder bei Anwendungen mit erhöhter Drehzahl. Die zusätzliche Lagerluft verhindert einen zu straffen Lauf und schützt vor frühzeitigem Lagerausfall. Sie wird oft in Elektromotoren, Getrieben oder Hochdrehzahlanwendungen eingesetzt.

Auswahl zwischen Wälzlagerstahl und Edelstahl

Wälzlagerstahl

Lager mit Wälzkörper aus Wälzlagerstahl (100Cr6) sind verschleißfest und temperaturstabil. Sie bieten ausgezeichnete Laufeigenschaften bei hohen Drehzahlen und konstanter Belastung. Diese Ausführung eignet sich ideal für industrielle Standardanwendungen mit kontrollierten Umgebungsbedingungen und guter Schmierung.

Edelstahl

Lager mit Edelstahlwälzkörpern (AISI 440C) bieten erhöhte Korrosionsbeständigkeit gegenüber Feuchtigkeit, Reinigungsmitteln und schwach aggressiven Chemikalien. Sie sind ideal für Anwendungen in der Lebensmittel-, Pharma- oder Medizintechnik sowie bei feuchter oder wechselnder Umgebung. Bei gleichzeitig hoher Reinheit und Festigkeit ermöglichen sie zuverlässigen Betrieb auch unter hygienisch sensiblen Bedingungen.

DIN 625 / ISO 15

SKF Rillenkugellager entsprechen der ISO 15 sowie der entsprechenden DIN 625. Diese Normen definieren die grundlegenden Abmessungen, Toleranzen und Bauformen für metrische Rillenkugellager. Sie gewährleisten Austauschbarkeit, Kompatibilität und definierte Qualitätsanforderungen weltweit.
