Schmalkeilriemen DIN 7753

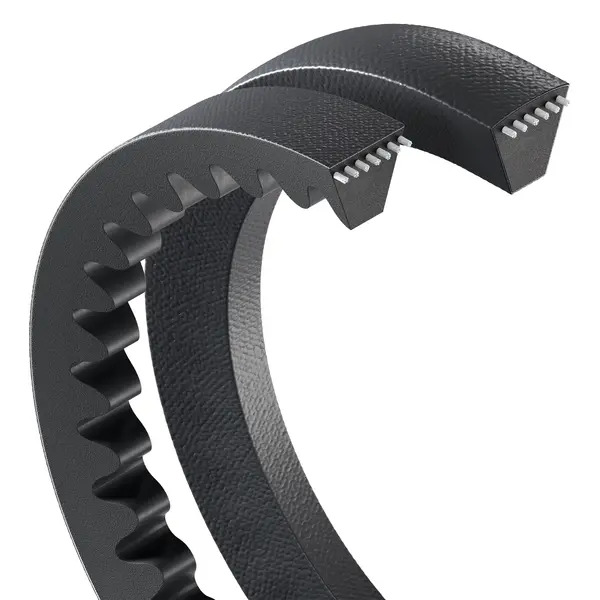

Was sind Schmalkeilriemen?

Schmalkeilriemen nach DIN 7753 / ISO 4184 unterscheiden sich vom Klassischen Keilriemen durch die größere Riemenhöhe bei nahezu gleicher Breite. Durch die größere Kontaktfläche können Schmalkeilriemen höhere Leistungen übertragen. Schmalkeilriemen besitzen Polyesterzugträger, die eine hohe Biegewilligkeit und einen geringen Querschnitt ermöglichen.

Schmalkeilriemen sind robust, leistungsfähig und universell einsetzbar.

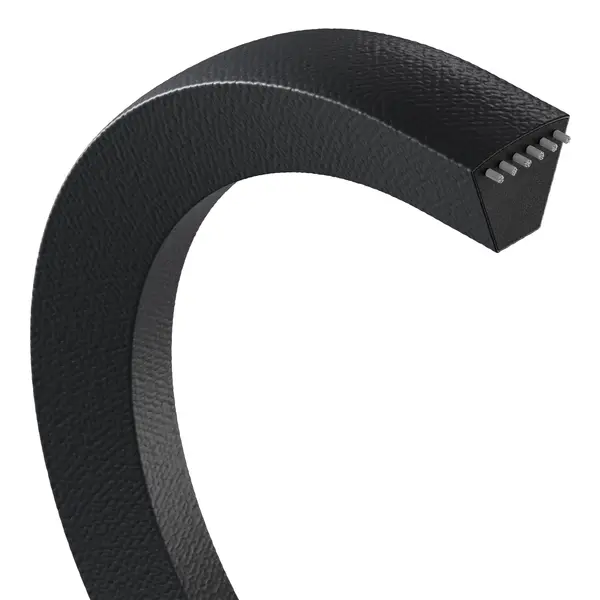

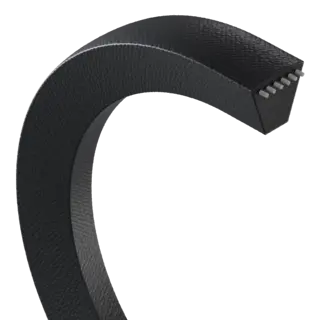

Ummantelte Schmalkeilriemen

Schmalkeilriemen mit Gewebemantel verfügen über eine ummantelte Außenfläche, die für Laufruhe und Verschleißfestigkeit sorgen. Sie eignen sich etwas besser für Stoßbelastungen, da der Gewebemantel Stöße bedingt aufnehmen kann.

Durch die höhere Bauform sind ummantelte Schmalkeilriemen steifer, weshalb sie nur sehr bedingt für Gegenbiegungen durch Rückenspannrollen geeignet sind.

Kaufen

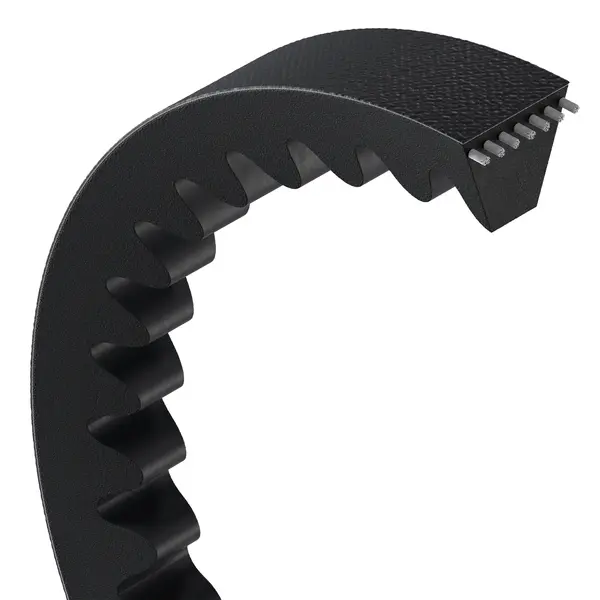

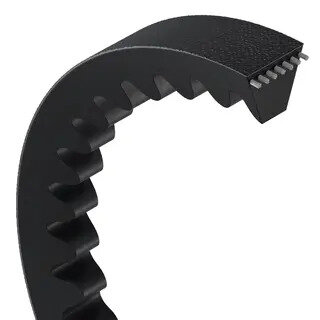

Gezahnte Schmalkeilriemen

Gezahnte Schmalkeilriemen sind flankenoffen und besitzen auf der Innenseite eine Formverzahnung. Hierdurch können sie über den Rücken und auf der Innenseite sehr klein umgelenkt werden.

Dank der Verzahnung reduziert sich das Gewicht und somit auch die auftretenden Fliehkräfte im Betrieb. Damit können gezahnte Riemen auch mit höheren Drehzahlen betrieben werden.

Kaufen

Verstärkte Schmalkeilriemen

Von Qualitätsherstellern wie Gates und Optibelt gibt es verstärkte Schmalkeilriemen mit erhöhtem Temperaturbereich und deutlich höheren Leistungswerten.

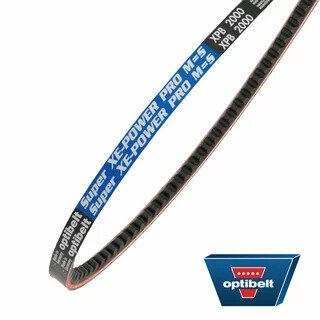

Optibelt Super XE-PowerPro Keilriemen

Diese Hochleistungskeilriemen bieten laut Hersteller einen Temperaturbereich von – 40 °C bis + 120 °C und wesentlich höheren Werten in der Kraftübertragung im Vergleich zu Standardkeilriemen. Zudem sind die Riemen satzkonstant und wartungsfrei.

Kaufen

Gates Quad-Power® 4 Keilriemen

Quad-Power® 4 Keilriemen sind auch satzkonstant, wartungsfrei und benötigen daher kein Nachspannen.

Sie bieten ca. 30 % mehr Leistung und werden sogar mit einem Temperaturbereich von – 50 °C bis + 120 °C herstellerseitig angegeben.

Kaufen

Breite und Länge nach DIN 7753

Die Riemenbreiten sind nach Norm genau den Profilen zugeordnet.

• SPZ, XPZ = 9,7 mm
• SPA, XPA = 12,7 mm
• SPB, XPB = 16,3 mm
• SPC, XPC = 22 mm

Richtlänge für Schmalkeilriemen

Schmalkeilriemen werden in ihrer Wirklänge angegeben, die in der Norm als Richtlänge bezeichnet wird. Sie gibt an, wie lang der Riemen ist, wenn er mit einer bestimmten Spannung unter einem bestimmten Durchmesser der Keilriemenscheibe gezogen wird. Zugleich entspricht sie der Länge der Zugträger im Keilriemen.

Besondere Produkteigenschaften

• Nahezu wartungsfrei
• Bei hohen Temperaturen hitzebeständig
• Sehr hohe Leistungsfähigkeit / Leistungsstärke
• Riemengeschwindigkeit maximal 42 m/s
• Bedingt ölbeständig
• Gewährleistet einen satzexakten Lauf
• Höhe-Breiten-Verhältnis 1 : 1,2
• Biegewechsel fb max. = 100/s (100 Mal in einer Sekunde)
• Elektrisch leitfähig nach ISO 1813

Überblick über die Profilbezeichnungen

Schmalkeilriemen sind in den europäischen Profilen nach DIN 7753 mit Breiten von 9,7 mm bis 22 mm erhältlich.

Ummantelte Schmalkeilriemen

Gezahnte Schmalkeilriemen

ANSI/RMA-Profile
