Zahnwellen

Zur Herstellung eigener Zahnriemenscheiben

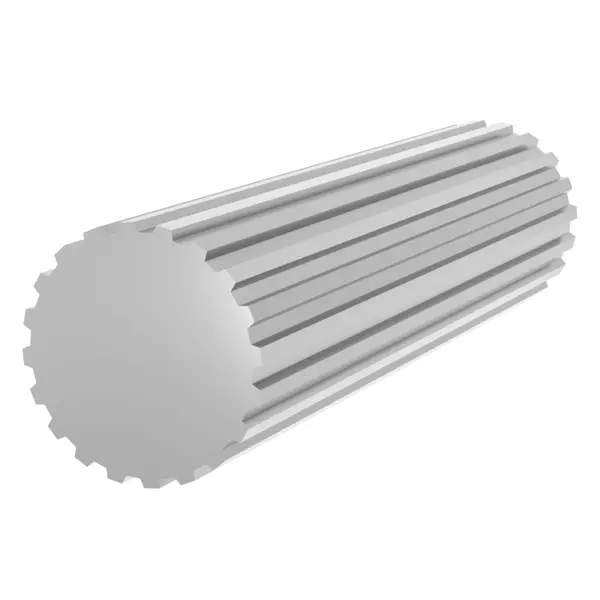

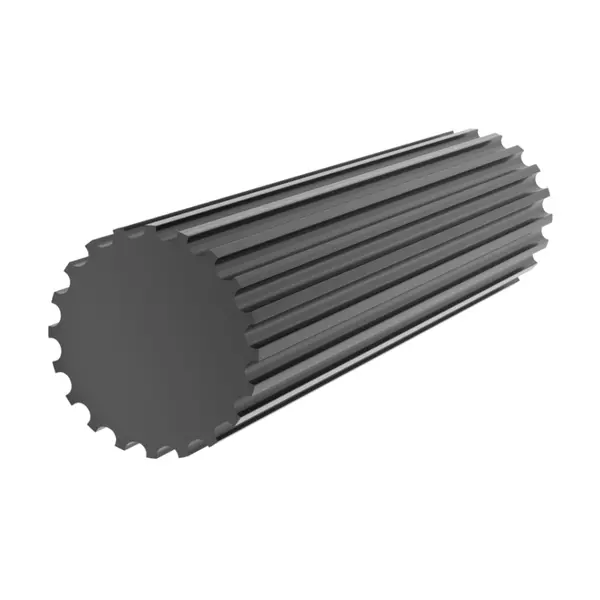

Zahnwellen sind Zahnriemenscheiben für sehr große Riemenbreiten.
Diese können entweder für sehr breite Riemen oder als "Rohling" für Bearbeitungen genutzt werden. Meist sind Zahnwellen 160 mm bis 200 mm breit. Dabei bestehen sie aus Aluminium oder Stahl.

Die Wellen werden in verschiedenen Bereichen verbaut.
Zu den Anwendungsgebieten der verzahnten Wellen gehören beispielsweise der Agrar-, Bau- und Bergbaubereich, die Verpackungs-, Holz- und Abfallindustrie sowie der Einsatz in Textil- und Papierbearbeitungsmaschinen und Förderanlagen.

Zahnwellen sind in den meisten Fällen auf ganzer Länge verzahnt.
Allerdings kann es bei kleinen Wellenabmessungen vorkommen, dass einseitig noch ein Stumpf vorhanden ist. Dabei handelt es sich dann um einen unverzahnten Teil.

Die breiten Zahnriemenscheiben werden oft für Sonderanfertigungen von Zahnriemen eingesetzt

Des Weiteren können sie für Zahnriemen mit sehr großen Breiten verwendet werden. Für diese sind im Handel keine Standard-Zahnriemenscheiben erhältlich.

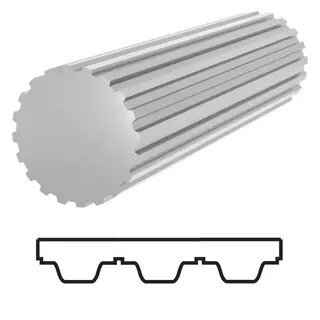

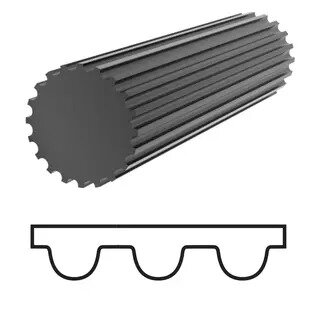

Zahnwellen sind durch ihr Zahnriemenprofil und die Anzahl der Zähne definiert.

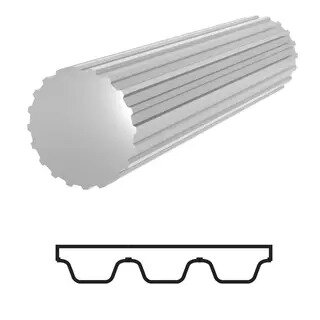

In unserem Onlineshop finden Sie Wellen mit unterschiedlichen Profilen, wie beispielsweise dem AT-Profil. Das Profil gibt Form, Größe und Abstand der Zähne an. Hierbei ist vor allem auf den Abstand von Zahnmitte zu Zahnmitte – die sogenannte Teilung (z. B. AT5 = 5 mm, AT10 = 10 mm ...), sowie die Zahnform (halbrund, trapezförmig ...) zu achten.

Zu beachten ist, dass verzahnte Stangen stets dasselbe Riemenprofil wie der jeweilige Zahnriemen besitzen.

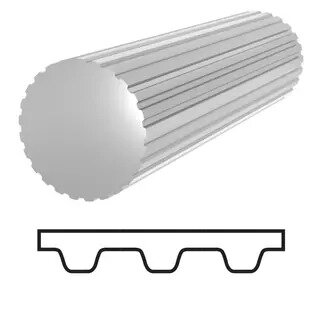

Das bedeutet beispielsweise, dass auf eine Welle mit AT-Profil auch nur ein Zahnriemen mit AT-Profil passt. Und zu einer Welle im Zollprofil passt nur ein Zahnriemen im Zollprofil.

Zu den Zahnriemen

Im Vergleich zu Standard-Zahnriemenscheiben verfügen Wellen über keine Bordscheibe.
Die Bordscheibe ist ein Aufsatz auf der Scheibe, der das Ablaufen des Riemens verhindert. Angeboten werden die Zahnwellen vorgebohrt oder abgesenkt. Eine individuelle Bearbeitung wird nicht angeboten.

Vorteile im Überblick

• In vielen verschiedenen Profilen erhältlich
• Anzahl der Zähne wählbar
• Formschlüssig
• Ermöglicht die Übertragung großer Drehmomente
• Zur Weiterbearbeitung von Sonderkonstruktionen geeignet
