Zahnräder und Zahnstangen richtig auswählen – So einfach finden Sie das passende Produkt

Um Zahnräder und Zahnstangen richtig auszuwählen, ist vor allem das Modul entscheidend – das ist der Abstand von einem Zahn zum nächsten. Mit dem Modul können Sie im Onlineshop gezielt suchen und schnell fündig werden.

Zahnräder und Zahnstangen (00:32)

Da Zahnräder und Zahnstangen formschlüssig arbeiten, muss die Verzahnung exakt zueinander passen.

Der Abstand zwischen den Zähnen entspricht meist einem Vielfachen von Pi (3,14). Hat ein Zahn beispielsweise einen Abstand von 3,14 mm, sprechen wir von Modul 1. Ist der Abstand doppelt so groß, also 6,28 mm, entspricht das Modul 2.

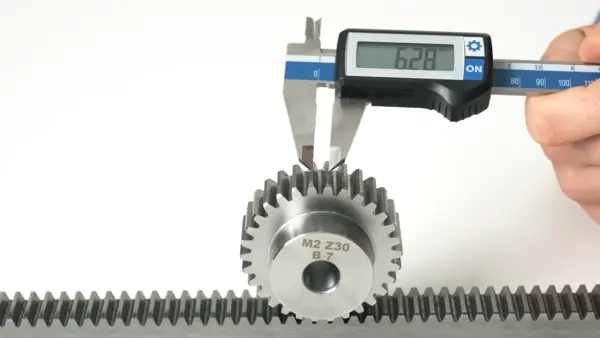

Das Modul lässt sich einfach messen: Sie nehmen den Abstand von einer Zahnspitze zur nächsten und teilen diesen Wert durch 3,14. Bei 6,28 mm kommen Sie so auf Modul 2. Zahnräder und Zahnstangen sind bei uns in Modulen von ca. 1 bis 8 erhältlich. Damit lassen sich sowohl kleine Getriebe als auch solche für hohe Lasten realisieren.

Material (01:34)

Wichtig bei der Auswahl eines Zahnrads ist auch das Material: Stahl, gehärteter Stahl, Edelstahl oder Kunststoff. Gehärteter Stahl trägt große Lasten, ist aber schwer. Kunststoff ist leicht, nichtleitend und eignet sich für geringere Belastungen.

Maße (01:58)

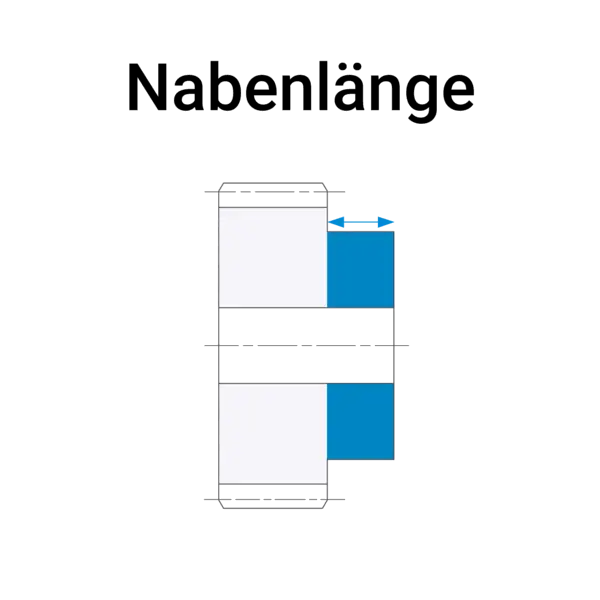

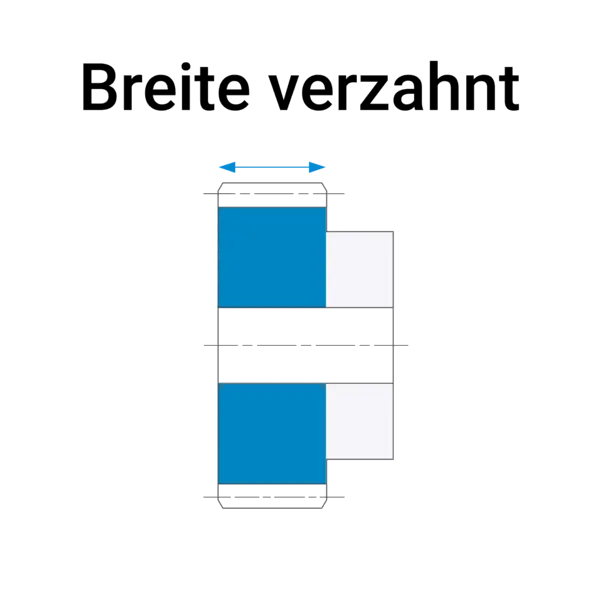

Neben dem Modul sind die Zähnezahl und die verzahnte Breite entscheidend – das gilt für Stirnräder und Kegelräder gleichermaßen. Außerdem prüfen Sie, ob die Nabenlänge zur Einbausituation passt. Stirnzahnräder werden vorgebohrt geliefert, die Fertigbearbeitung für die Welle erfolgt beim Einbau.

Zur Bestimmung von Zahnstangen benötigen Sie Modul, verzahnte Breite, Höhe und Länge. Diese sind meist aus Stahl gefertigt.

Anordnung (02:36)

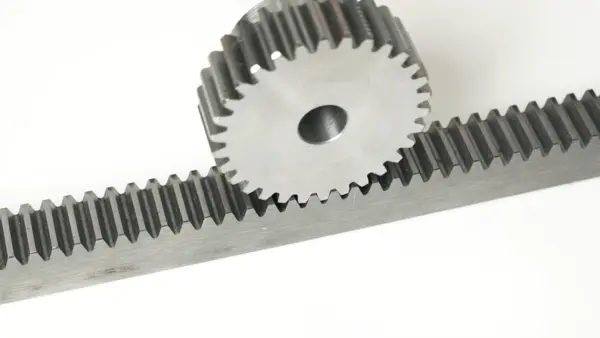

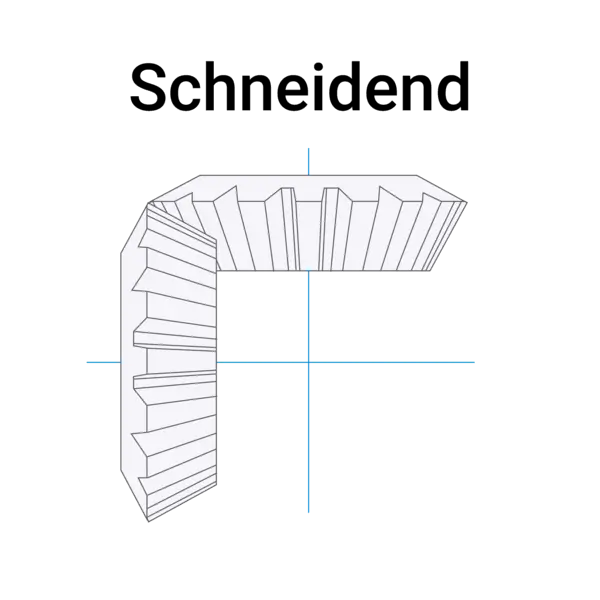

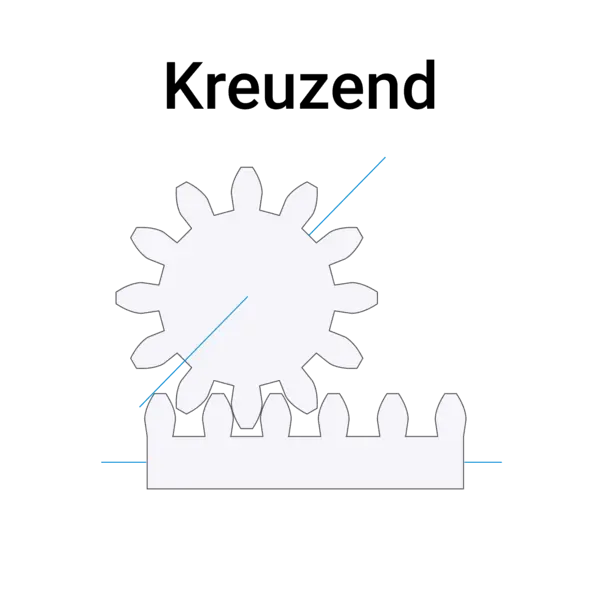

Drehbewegungen können mit Zahnrädern parallel oder im Winkel übertragen werden. Stirnzahnräder haben parallel geführte Wellen, Kegelräder meist einen 90°-Winkel zwischen den Wellen. Stirnzahnräder mit Zahnstangen wandeln Drehbewegungen in Linearbewegungen um.

Zusammenfassung (02:58)

Um das richtige Stirn- oder Kegelrad bzw. die passende Zahnstange zu bestellen, brauchen Sie das Modul, die verzahnte Breite, das Material, die Zähnezahl und bei Zahnstangen die Länge. Mit diesen Daten können Sie hier bequem online bestellen:
