PU Zahnriemen

  • Weiße Zahnriemen aus Polyurethan mit hochfesten Zugträgern
  • Temperaturbereich von -25 °C bis +80 °C

Weitere Informationen

Filter Profilfinder Video

Aufbau und Materialeigenschaften

PU gewährleistet eine sehr hohe Längenstabilität und sehr geringen Abrieb. Das Material ist bei Zahnriemen grau, milchig oder nahezu transparent. Polyurethan-Zahnriemen sind zudem chemikalienbeständiger als die Neopren-Zahnriemen.

Aus PU sind Zahnriemen beliebig und vielfältig in ihrer Gestalt herstellbar. Polyurethane sind Kunststoffe / Kunstharze. Sie entstehen aus Polyadditionsreaktionen von Polyolen mit Polyisocyanaten. Das Kurzzeichen für Polyurethan ist PUR und ist allgemeiner unter PU bekannt.

PU-Zahnriemen sind grundsätzlich mit Stahlzugträgern verstärkt. Bei Zahnriemen aus Polyurethan als Meterware sind viele Profile auch mit Kevlarzugsträngen erhältlich. Sie verfügen im Vergleich zu Stahlzugträgern über eine höhere Biegewilligkeit.

Eigenschaften:

  • Hoch abriebfest
  • Formschlüssig für Positionieranwendungen
  • Winkeltreu
  • Komplett wartungsfrei
  • Gut ölbeständig
  • Bedingt kälte- und ozonbeständig

Fertigungsarten

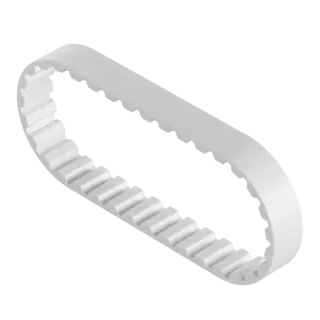

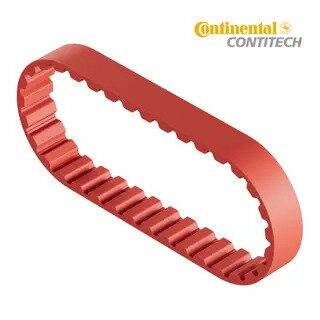

Geschlossen gefertigte Zahnriemen

Diese Zahnriemen werden in der Länge geschlossen gefertigt.
Die Längenauswahl ist dabei auf die Standard-Fertigungslängen begrenzt. Der bis zu 1000 mm breit gefertigte Wickel wird immer auf die von Ihnen gewünschte Breite zugeschnitten. Somit ist hier jede Breite realisierbar. Durch den spiralförmig eingelassenen Zugstrang ermöglicht diese Fertigungsart eine hohe Kraftübertragung.

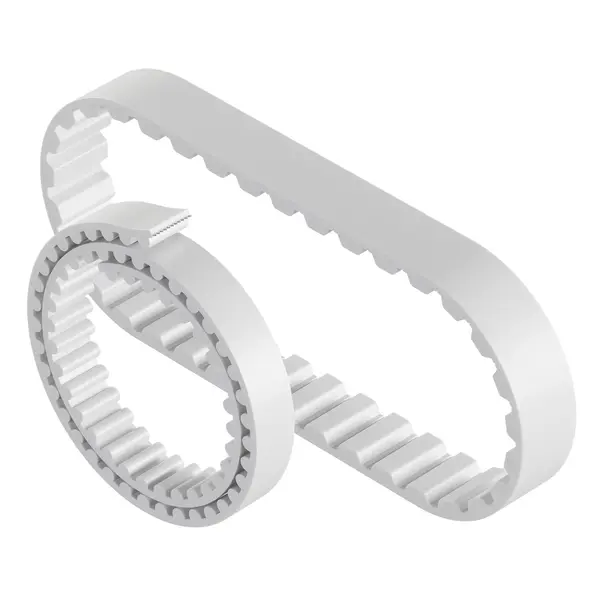

PU-Zahnriemen geschlossen

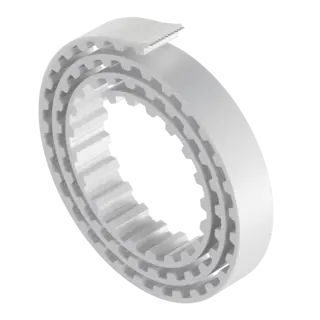

Offene Meterware

Zahnriemen-Meterware lässt sich in jeder Länge zuschneiden.
Sie werden meist als 50 oder 100 m-Rollen gefertigt. Bei der Breite gibt es Standardbreiten, jedoch ist das Aufspalten des Riemens in fast jeder Breite möglich.

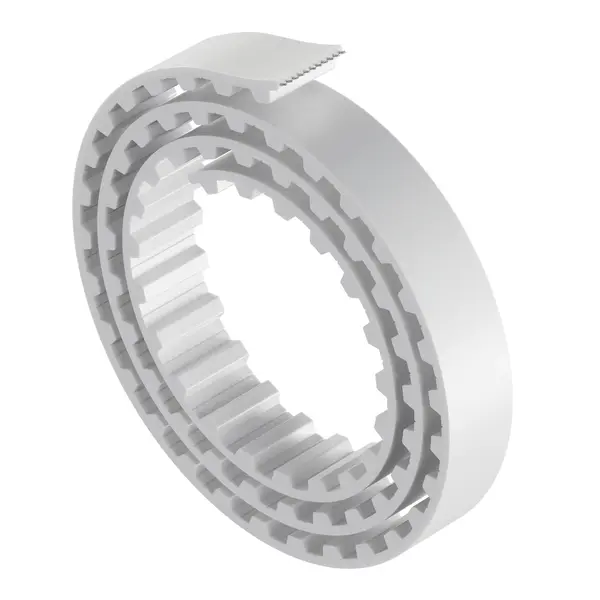

PU-Zahnriemen Meterware offen

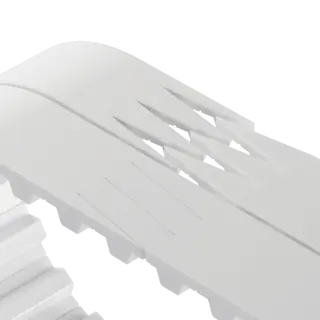

Verschweißte Meterware

Zahnriemen-Meterware kann in nahezu jeder Riemenlänge verschweißt werden.
Hierbei sind lediglich die Mindestlängen zu beachten. Verschweißte Zahnriemen haben ca. 50 % der Zugkraft von geschlossen gefertigten Zahnriemen. Genaue Angaben finden Sie auf der Artikelseite.

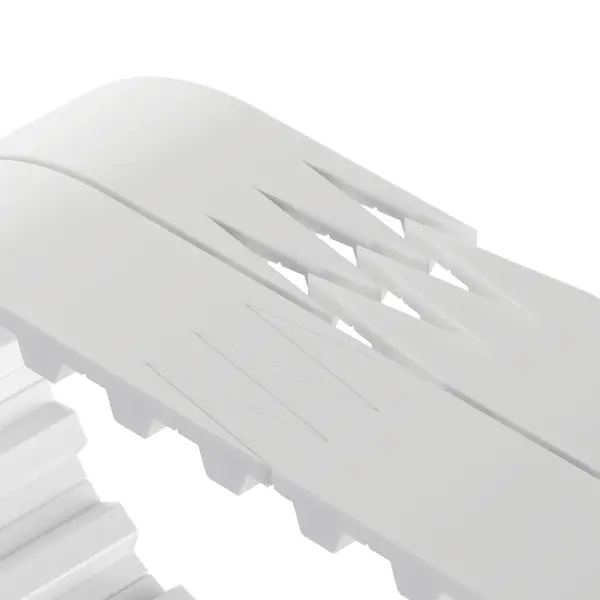

PU-Zahnriemen Meterware verschweißt

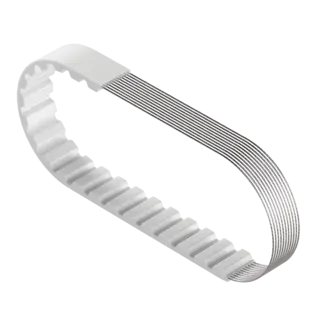

Flex-Zahnriemen

Diese Zahnriemen können in der Länge und Breite individuell für Sie angefertigt werden.
Diese Zahnriemen nennt man daher Flexzahnriemen – Sie können diese flexibel nach Ihren Wünschen fertigen lassen. Die Riemen haben keine höhere Flexibilität, sondern ermöglichen dieselben Zugkräfte wie geschlossen gefertigte Wickel. Die Lieferzeit beträgt ca. 6 Wochen und ist auf der Artikelseite angegeben.

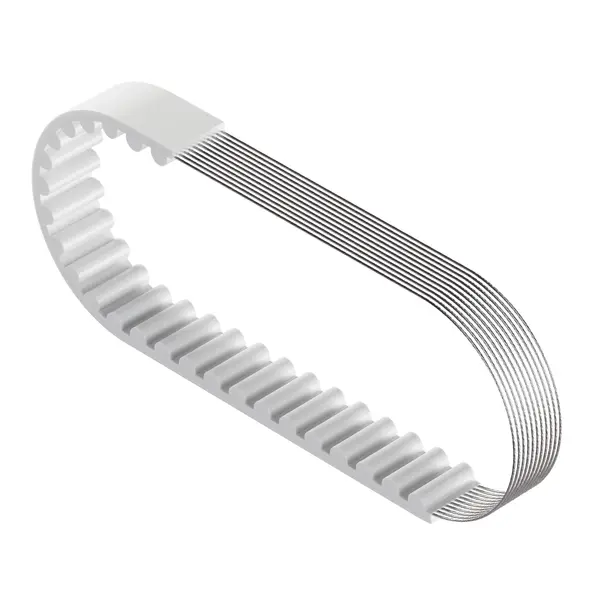

PU-Flexzahnriemen

Doppel-Zahnriemen

Zahnriemen können zudem beidseitig verzahnt sein.
Meist werden hier Wickelzahnriemen eingesetzt, die doppelverzahnt gefertigt werden. Wir können für Sie auch Meterware nachträglich doppelverzahnen und diese bei Bedarf verschweißen. Bitte senden Sie uns hierzu eine Anfrage.

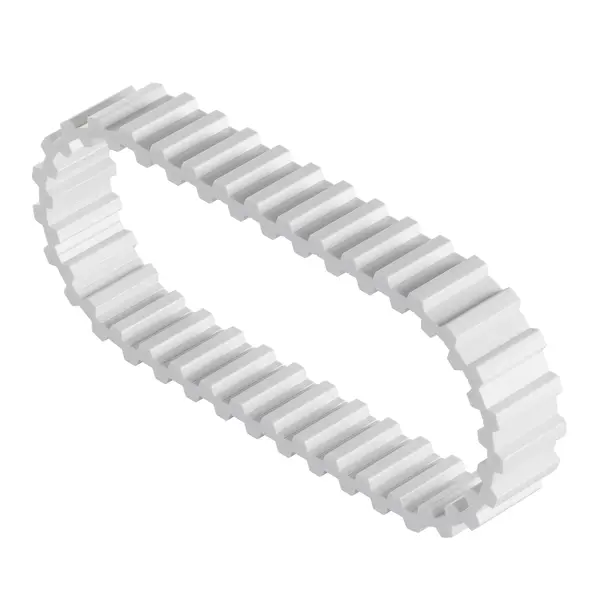

PU-Doppelzahnriemen geschlossen


Riemenmaterialien

Der Standardaufbau eines Polyurethan-Zahnriemens sorgt für Festigkeit, Stabilität und Flexibilität. Diese Eigenschaften werden durch eine Kombination aus PU und Stahlzugträgern gewährleistet. Ihren Einsatz finden sie in beinahe allen Bereichen der Antriebstechnik, wie beispielsweise in Förder-, Linear- und Leistungsantrieben.

Neben Stahlzugträgern werden auch Zugträger aus andere Materialien in PU-Zahnriemen verbaut

Dazu gehören Aramidzugträger (Kevlarzugträger) oder hochflexible, rostfreie Stahlzugträger. Je nach Verwendungszweck sind die Zugträger mehr oder weniger geeignet.

Für eine längere Haltbarkeit sind Polyurethan-Zahnriemen mit verzinkten Stahlzugträgern empfehlenswert. Wenn der Riemen über eine höhere Festigkeit verfügen soll, sind Riemen mit Aramid- bzw. Kevlarzugträgern eine gute Wahl.
Dabei gilt für alle Kombinationen, dass Polyurethan-Zahnriemen in einer Vielzahl von Längen erhältlich sind.

Gerne beraten wir Sie bei Ihrer Entscheidung.

Zugträgertypen

Zugträgermaterialien sind entscheidend für die Eigenschaften des Zahnriemens. In der Herstellung sind Sonderanfertigungen mit verschiedensten Zugträgermaterialien möglich. Fragen Sie uns gerne zu PU-Zahnriemen mit Kevlarzugträgern an, wir haben einige sogar ab Lager lieferbar. Bei Sonderanfertigungen kann auch Edelstahl für den Zugstrang verwendet werden.

Bei Verwendung stärkerer Zugträger auf Standardformen mit Standarddurchmesser muss der Durchmesser der Zahnriemenscheibe meistens erhöht werden. Stärkere Zugträger mit größerem Durchmesser können natürlich schlechter gebogen werden und benötigen daher größere Durchmesser der Riemenscheiben.

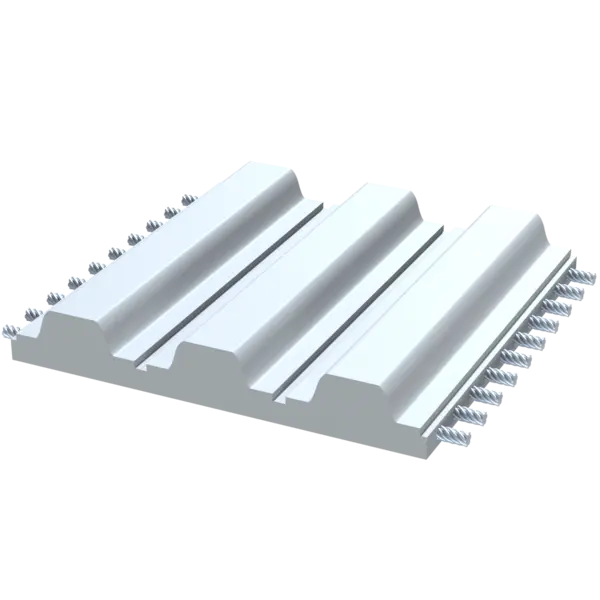

Stahl

Die Standardausführung der Zugträgermaterialien besteht aus Stahl (ST-Aufbau) oder verzinktem Stahl

Die Stahlzugträger dienen als Fadenwerke, sogenannte Filamente.
Die Fadenwerke werden zu dünnen Litzen gezogen. Durch Verdrillen erhalten diese mehr Stabilität und Zugfestigkeit. Der Durchmesser bzw. der Querschnitt des Zugträgers ist entscheidend für seine Dehnbarkeit und Bruchfestigkeit.

In der gezeigten Abbildung sehen Sie die stark vergrößerte Version eines Stahlzugträgers. In der gezeigten Darstellung sehen Sie beispielhaft einen Stahlcord im Standardaufbau mit beispielsweise 0,9 mm Durchmesser für das Profil AT10. Es besteht aus sieben Litzen mit jeweils drei Filamenten und somit zusammen 21 Filamenten.

Ein verzinkter Stahlzugträger weist im Gegensatz zu einem Stahlzugträger mehrere Vorteile auf. Durch eine Verzinkung wird der Stahl mit zunehmender Laufzeit präventiv vor Korrosion durch hohe Luftfeuchtigkeit geschützt. Ein dauerhafter Schutz ist nicht gewährleistet. Sollten Sie dazu Fragen haben, beraten wir Sie gerne.

HF - hoch flexibel

Bei Zugträgern mit flexiblem Aufbau (HF-Aufbau) wird eine höhere Anzahl dünnerer Filamente (Stahllitzen) eingesetzt

Durch den dünneren Querschnitt und die höhere Anzahl der Litzen ändert sich der Aufbau der Zugträgerkonstruktion. Diese Art des Aufbaus führt dazu, dass sich die Belastung durch Biegung der Litzen erheblich verringert.

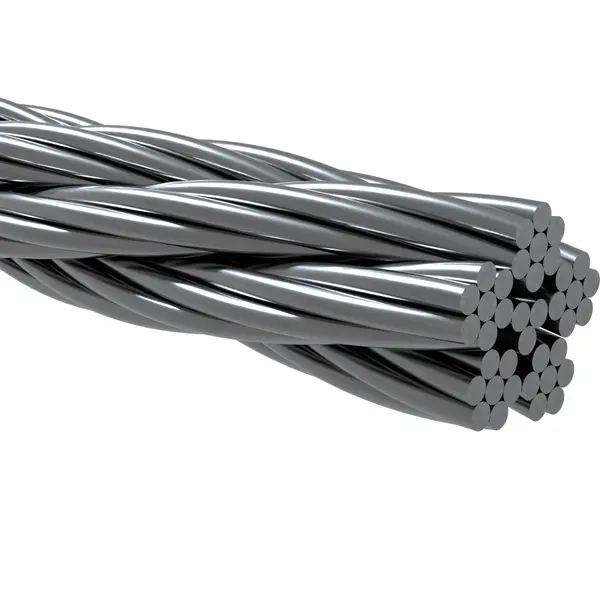

In der gezeigten Abbildung sehen Sie den Querschnitt eines Stahlzugträgers mit flexiblem Aufbau. Die Durchmesser der Zugträger mit HF-Aufbau gleichen in etwa den Standardzugträgern. Diese Variante ist technisch aufwändiger, jedoch bei kleinen Umlenkungen ideal.

Der Scheibendurchmesser bei Zugträgern mit HF-Aufbau kann um 20 % verkleinert werden. Grund hierfür ist die höhere Biegewilligkeit des Zugträgers. Sie eignen sich daher besonders für Antriebe mit Gegenbiegung. Die Zugträger mit HF-Aufbau sind zusätzlich verzinkt zu erhalten. Ein dauerhafter Korrosionsschutz ist nicht gegeben.

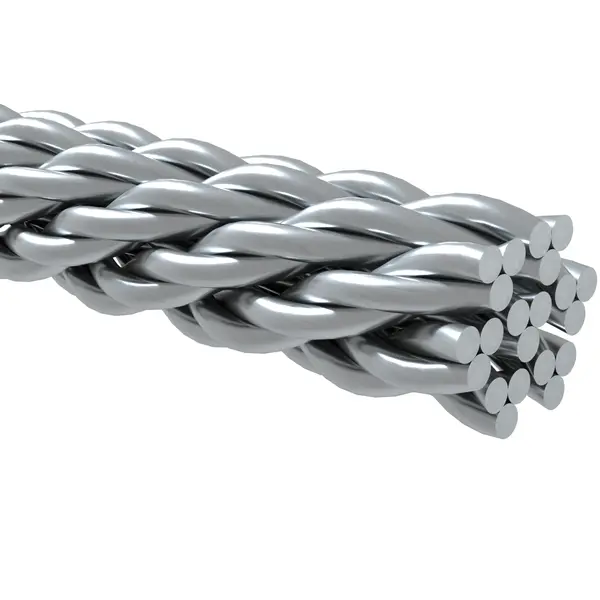

Edelstahl

Der Einsatz von rostfreiem Edelstahl (RF-Aufbau) als Zugträger ist dann empfehlenswert, wenn PU-Zahnriemen vor Korrosion geschützt werden sollen

Somit kann der Riemen in nasser oder feuchter Umgebung betrieben werden. Die häufigsten Einsatzbereiche von Zugträgern aus Edelstahl liegen unter anderem in der Lebensmittel- und in der Pharmaindustrie.

Zugträger aus Edelstahl weisen eine geringere Stabilität im Vergleich zu den Zugträgern aus Stahl auf.
Dadurch müssen Sie bei einer Antriebsauslegung, größere Mindestscheibendurchmesser und verringerte zulässige Zugkräfte beachten. Fragen Sie uns, wenn Sie hierzu Beratungsbedarf haben.

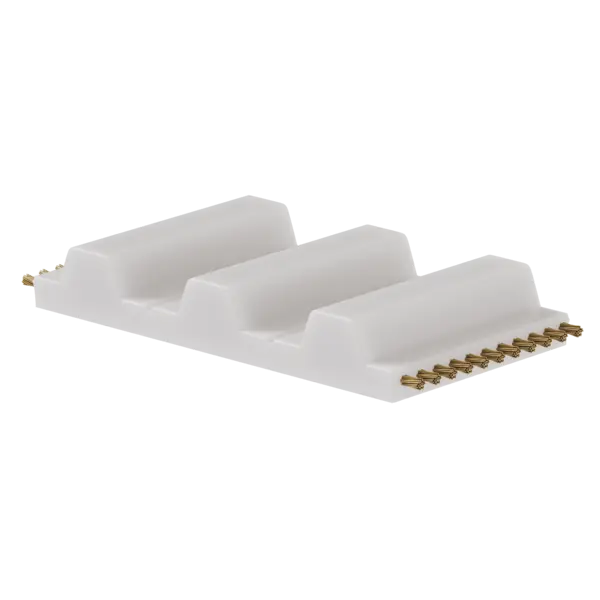

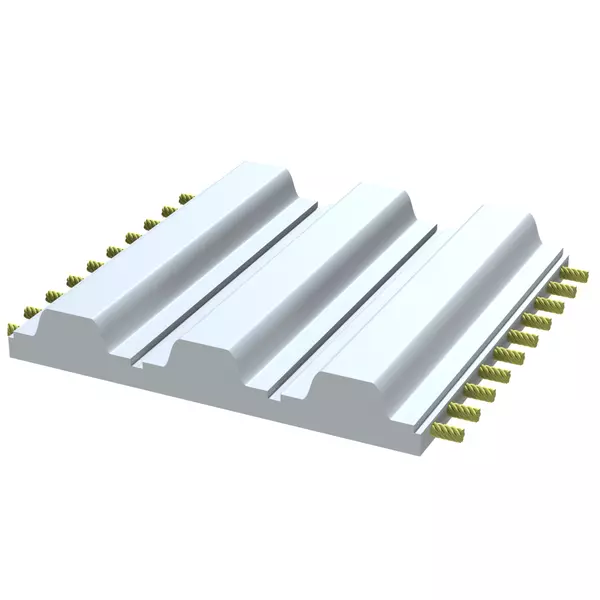

Kevlar

Im Vergleich zu Stahlzugträgern zeigt sich, dass Aramid- bzw. Kevlarzugträger unempfindlicher gegen Stoßbelastungen sind

Folgerichtig ist die Verwendung bei stoßbelasteten Antrieben sinnvoll. Die Aramidfaser für die Polyurethan-Zahnriemen sind industriell hergestellt. Aramid ist ein organischer Kunstwerkstoff und besteht aus aromatischen Polyamiden. Der geläufige Markennamen für Aramid ist Kevlar.

Aramidzugträger weisen eine hohe Biegefähigkeit auf.
Aufgrund dieser Eigenschaft können beim Antrieb sehr kleine Durchmesser der Zahnriemenscheibe verwendet werden. Bei Antrieben, bei denen eine Biegewechselfestigkeit notwendig ist, ist darauf zu achten, dass diese bei Aramidzugträgern reduziert ist. Und: Aramidzugträger zeigen im Vergleich zu Stahlzugträgern eine erhöhte Dehnung. Auch sind PU-Zahnriemen mit Aramidzugträgern nicht wartungsfrei.

Die besonderen Eigenschaften von Aramid

  • Hohe Schlagfähigkeit
  • Hohe Bruchdehnung
  • Gute Schwingungsdämpfung
  • Beständigkeit gegenüber Säuren und Laugen
  • Sehr hitze- und feuerbeständig
  • Nicht für Antriebe mit einem festen Achsenstand geeignet
  • Aramid quillt im Kontakt mit Wasser und Luftfeuchtigkeit auf, was zu einer Längung des Riemens führen kann

Neopren oder PU? Material von Zahnriemen auswählen

Was sind die Eigenschaften von Neopren und Polyurethan?
Wo werden die unterschiedlichen Materialien verwendet?
Inwiefern wirkt sich die Materialauswahl auf das Zahnriemenscheibenprofil aus?

All das erfahren Sie in diesem Video.
