Keilrippenriemen

Was ist ein Keilrippenriemen?

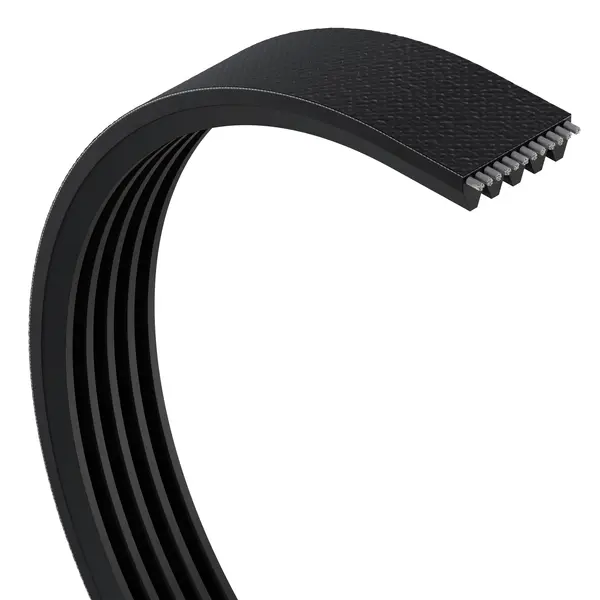

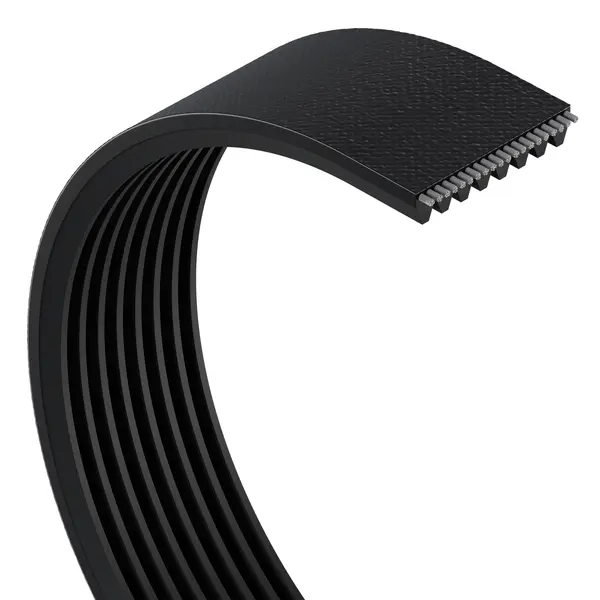

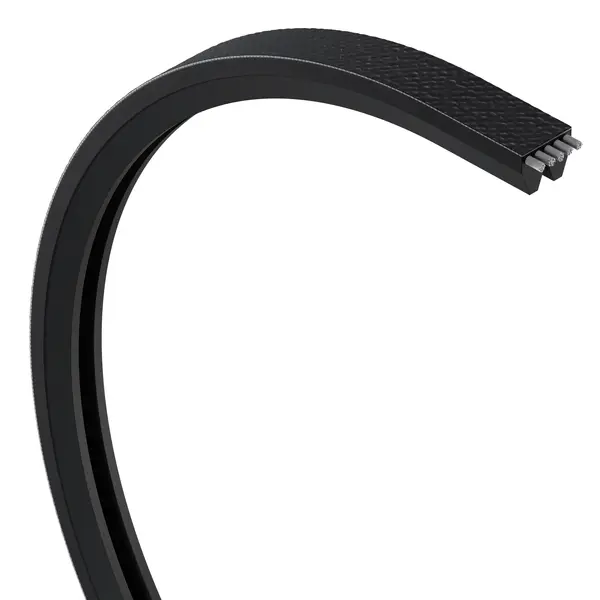

Keilrippenriemen verbinden die Vorteile von Flachriemen und Keilriemen. Ihre Rippen an der Unterseite übertragen die Kraft effizient über die Seitenflächen.

Ihre flache Bauweise ermöglicht kleine Umlenkungen und hohe Drehzahlen. Gleichzeitig macht die monolithische Fertigungsart sie besonders geeignet für Antriebe mit mehreren Umlenkungen und Rückenspannrollen.

Profilgrößen

Keilrippenriemen werden vor allem durch die Breite pro Rippe unterschieden. Diese ergibt gemeinsam mit der Riemenhöhe das Profil des Riemens. Um passenden Ersatz zu finden, genügt aber fast immer, die Rippenbreite zu kennen.

Die Standardprofile für Keilrippenriemen sind

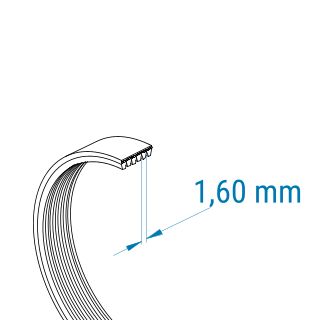

• PH - 1,6 mm Breite pro Rippe

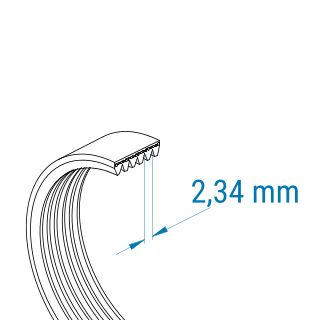

• PJ - 2,34 mm Breite pro Rippe

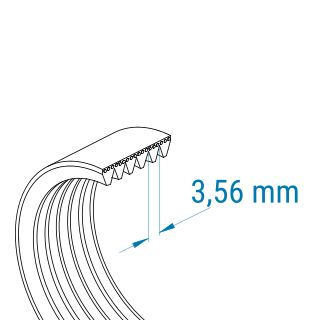

• PK - 3,56 mm Breite pro Rippe

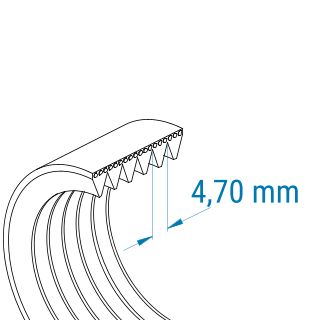

• PL - 4,7 mm Breite pro Rippe

Individuelle Wahl der Rippenzahl

Keilrippenriemen werden mit 120–250 Rippen als Wickel produziert und auf die benötigte Rippenanzahl zugeschnitten. Daher ist es wichtig, Länge und Rippenzahl vor der Bestellung genau zu überprüfen, da ein nachträgliches Verbinden mit dem Wickel nicht möglich ist und die Riemen vom Widerrufsrecht ausgeschlossen sind.

Laufruhe bei hohen Drehzahlen

Die präzise Fertigung der Rippen sorgt für gleichmäßigen Lauf, selbst bei hohen Umdrehungen, wodurch Vibrationen und Geräuschentwicklung minimiert werden.

Kompakte Bauweise

Rippenriemen ermöglichen den Einsatz in engen Maschinenräumen. Ihre flache, flexible Form spart Platz und erleichtert die Integration in komplexe Systeme.

Hohe Leistungsübertragung

Durch die Kombination aus Keil- und Flachriementechnik übertragen Rippenriemen große Kräfte effizient und minimieren Energieverluste.
