Profilfinder Rollenkette

Anhand des Bolzenabstands und der inneren Rollenbreite lassen sich Rollenketten einfach und sicher bestimmen.
Wir von Z24 haben dafür den Profilfinder für Rollenketten entwickelt. Diesen können Sie bequem im DIN-A4-Format ausdrucken, die Kette auf dem Profilabdruck platzieren und so das passende Profil ermitteln.

Download und Druck (00:36)

Der erste Schritt: Laden Sie sich den Profilfinder für Ketten als PDF-Datei herunter.

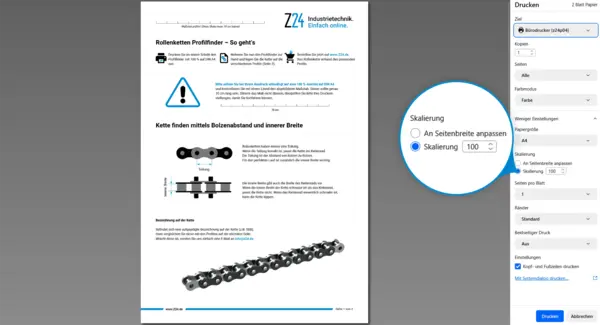

Achten Sie beim Drucken darauf, dass Ihr Drucker die Seiten in 100 % Originalgröße – oder auch unter „Skalierung 100“ – ausgibt. Da die Druckeinstellungen je nach Gerät unterschiedlich sein können, ist es besonders wichtig, dass der Profilfinder nicht vergrößert oder verkleinert wird.

Druck überprüfen (01:09)

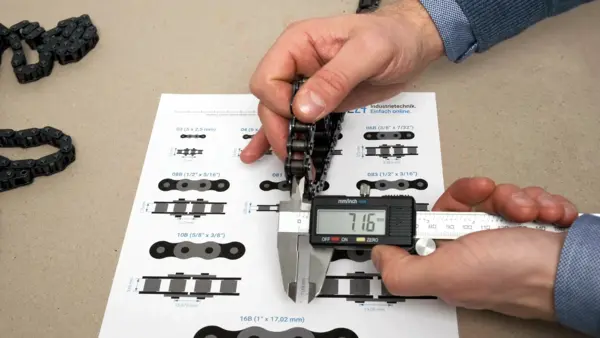

Mit einem Maßband können Sie im Anschluss überprüfen, ob der Ausdruck korrekt erfolgt ist, indem Sie die zehn Zentimeter auf dem Teststreifen am oberen Rand nachmessen.

Profil messen (01:26)

Das Profil einer Kette definiert sich durch den Abstand der Bolzen sowie durch die innere Rollenbreite.
Der Abstand von einem Bolzen zum nächsten wird als Teilung bezeichnet. Die innere Rollenbreite wiederum ist etwas breiter als der Zahn des entsprechenden Kettenrades.

Profil abgleichen (01:54)

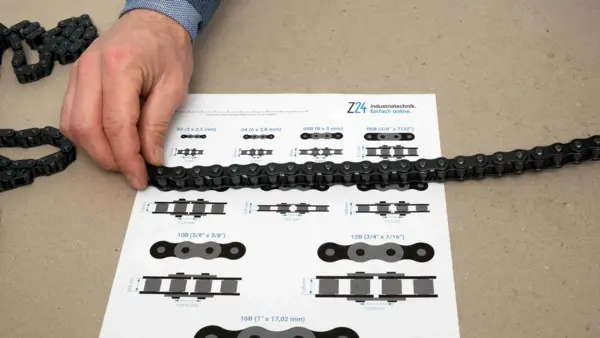

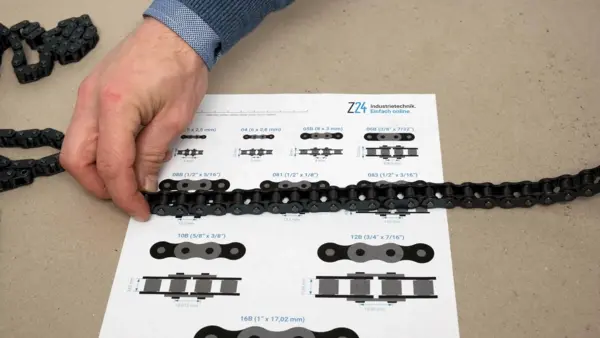

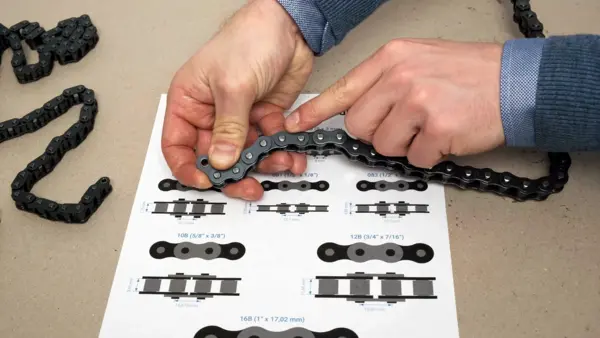

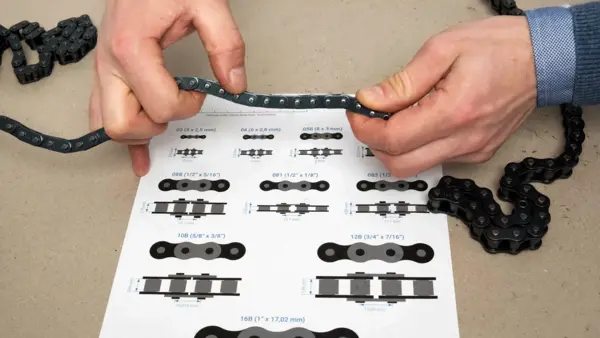

Zur Überprüfung legen Sie die Kettenglieder einfach auf den Profilabdruck und sehen nach, welches Profil genau passt. Dabei sollten Sie sowohl die Draufsicht als auch die Seitenansicht verwenden. Es kann hilfreich sein, die Kette zusätzlich seitlich an den Ausdruck zu halten. Achten Sie beim Vergleich stets auf gute Lichtverhältnisse, um auch kleinste Abweichungen zuverlässig erkennen zu können.

Für einen reibungslosen Lauf ist zudem die innere Breite Ihrer Rollenkette entscheidend. Ist die Kette zu schmal, kann das Kettenrad nicht korrekt eingreifen.
Ist das Kettenrad hingegen zu schmal, kann die Kette kippen. Daher ist es immer notwendig, darauf zu achten, dass Kette und Kettenrad zum gleichen Profil gehören.

Form der Laschen (02:42)

Rollenketten werden in der Regel mit nierenförmigen Laschen gefertigt.

Für Förderanwendungen existieren auch Varianten mit geraden Laschen. Besonders zu beachten: Ketten im Profil 06 B werden ausschließlich mit geraden Laschen hergestellt.

Zusammenfassung (03:07)

Sobald Sie Teilung, Breite und Länge Ihrer Kette bestimmt haben, können Sie diese ganz bequem online bestellen – entweder als Fünf-Meter-Paket oder einbaufertig in Ihrer Wunschlänge.
