Befestigungsarten von Lagereinheiten – Unterschiede, Vorteile und Einsatzempfehlungen
Die Befestigungsart einer Lagereinheit bestimmt, wie das Lager auf der Welle fixiert wird. Sie hat direkten Einfluss auf Montageaufwand, Betriebssicherheit, Wartung und Lebensdauer. Diese Fachwissensseite erläutert die gängigen Befestigungsarten von Lagereinheiten, zeigt deren Vor- und Nachteile und gibt praxisnahe Einsatzempfehlungen.
Warum ist die Befestigungsart so wichtig?
Lagereinheiten müssen:
- sicher auf der Welle sitzen
- Drehmoment übertragen
- axiale und radiale Kräfte aufnehmen
- auch bei Vibrationen oder Temperaturänderungen zuverlässig funktionieren
Eine ungeeignete Befestigungsart kann zu:
- Wellenverschleiß
- Lockerung der Einheit
- erhöhtem Laufgeräusch
- vorzeitigem Ausfall
führen – selbst wenn das Lager korrekt dimensioniert ist.
Gängige Befestigungsarten
| Befestigungsart | Typische Anwendung |
|---|---|
| Gewindestift | einfache, kostengünstige Lösungen |
| Exzenterring | schnelle Montage, Serienanwendungen |
| Spannhülse | höhere Belastungen, präzise Fixierung |
Befestigung mit Gewindestift
Das Lager wird über einen oder zwei Gewindestifte direkt auf der Welle fixiert. Die Schrauben drücken auf die Wellenoberfläche und erzeugen eine kraftschlüssige Verbindung.
| Vorteile | Nachteile | Typische Einsatzbereiche |
|---|---|---|
| einfache Konstruktion | punktuelle Belastung der Welle | leichte bis mittlere Belastungen |
| kostengünstig | empfindlicher bei wechselnden Drehrichtungen | konstante Drehrichtung |
| schnell montierbar | geringere Haltekraft gegenüber anderen Systemen | einfache Maschinen |
| weit verbreitet | Fördertechnik |
Befestigung mit Exzenterring
Ein Exzenterring wird auf den Innenring des Lagers aufgesetzt und in Drehrichtung der Welle verdreht. Dadurch klemmt sich der Innenring formschlüssig auf der Welle. Anschließend wird der Ring mit einer Besfestigungsschraube fixiert.
| Vorteile | Nachteile | Typische Einsatzbereiche |
|---|---|---|
| schnelle und einfache Montage | bevorzugt für gleichbleibende Drehrichtung | Maschinenbau |
| gleichmäßige Kraftverteilung | bei häufigem Richtungswechsel weniger geeignet | Fördertechnik |
| höhere Haltekraft als Gewindestift | Serienanwendungen |

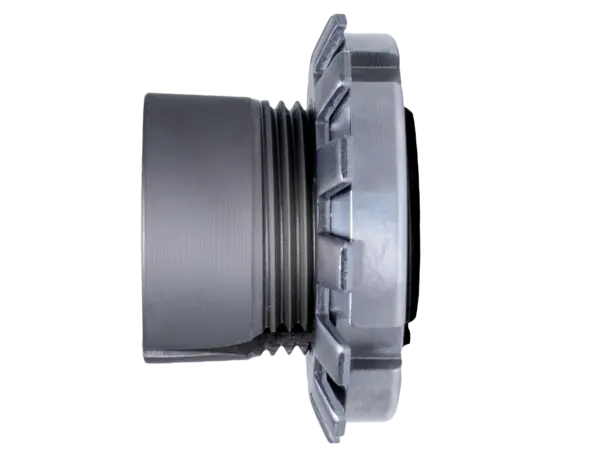

Befestigung mit Spannhülse
Das Lager wird über eine Spann- oder gleichmäßig auf der Welle geklemmt. Die Kraftübertragung erfolgt über Reibschluss auf einer größeren Fläche.
| Vorteile | Nachteile | Typische Einsatzbereiche |
|---|---|---|
| sehr hohe Haltekraft | höherer Montageaufwand | hohe radiale Belastungen |
| gleichmäßige Belastung | höhere Kosten | anspruchsvolle Industrieanwendungen |
| geeignet für höhere Belastungen | mehr Platzbedarf | präzise Ausrichtungen |
Auswahlhilfe – Welche Befestigungsart passt?
Bei der Auswahl sollten folgende Fragen beantwortet werden:
- Wie hoch ist die Belastung (radial / axial)?
- Gibt es wechselnde Drehrichtungen?
- Wie wichtig ist schnelle Montage?
- Wird die Einheit häufig demontiert?
- Gibt es besondere Umgebungsbedingungen (Feuchte, Hygiene, Temperatur)?
| Anwendung | Befestigungsart |
|---|---|
| einfache Anwendungen | Gewindestift |
| Standard-Industrie | Exzenterring |
| hohe Belastung / Präzision | Spannhülse |
Typische Fehler bei der Auswahl
- Gewindestift bei hohen oder wechselnden Belastungen
- Exzenterring bei häufigem Drehrichtungswechsel
- Unterschätzung der Wellenqualität
- Montage ohne Beachtung der Herstellerangaben
Weiterführende Informationen & Produkte
Die beschriebenen Befestigungsarten finden sich in vielen Steh-, Flansch- und Spannkopfeinheiten wieder. Passende Lagereinheiten sind in den jeweiligen Kategorien und Artikelseiten zu finden.
